新产品上线!HZZPF系列噪声测试平衡负载系统!--【赫兹电力】
发布时间:2024-01-31 16:06:58人气:
一、产品简介
本产品是由本公司自行研发生产的噪声测试平衡负载系统,该控制系统具有操作便捷,性能优越使用安全可靠、外形美观、耐用、移动方便等特点。本设备主要用于电容器,电容器柜及容性负载的升压通电试验,解决用小容量电源完成大容量负载的设备通电试验。
本产品采用先进的微电子芯片处理技术、触摸屏控制及无手动操作,操作简单明了。全部测试参数设定后自动进行测试,无需人工干预。也可以用手动按键操作完成相关试验。
二、技术参数
1、输入电压:AC三相四线/50HZ
2、输入电流:86.6A
3、输出电压:AC:0-420V
4、输出电流:0-600A
4、显示方式:7寸高清触摸彩屏及4位LED数显表
5、操作方式:自动模式、手动模式、
6、精度:0.5%
7、保护:电流、电压
8、保护方式:过流保护、过压保护、三相电压不平衡保护
三、档位选择
通过铭牌确认电容柜的电容总容量,通过电容容量选择补尝的电容器容量,选择方法:尽量先择电抗器容量和电容器容量接近的电抗器容量,常用的电容柜容量为:150 200,240,300,360 .
如果电容的额定电压为400V,就先对应的:150-150,200-200,240-260,300-300,360-360.
四、操作说明
注:本测试系统采用自动模式(触摸屏控制)、手动模式(按钮控制)
触摸屏控制自动操作:
1、 按相关试验规程连接好测试线,合上电源,系统开机进入主界面,如图1:
2、将设备面板上的“手动/自动”旋钮转到自动,点击触摸屏界面上的“参数设定”按钮,进入参数设定界面,如图2:
① :试验补偿选择:点击对应容量的按钮。
② :外接试验补偿:接上外置补偿电抗器后点击按钮打开至ON。
③ :设定试验电压。(根据试验所需电压输入,最大430V)
④ :设定试验过压。(必须大于试验电压值,最大440V)
⑤ :设定稳压时间。(设定对应时间,到达试验电压后开始稳压计时,计时结束后自动降压归零,本设备允许稳压时间不>1小时)
⑥ :目标允许误差。(试验电压到达允许误差内开始稳压计时。)
⑦ :设定好参数后,点击确定返回主界面。
⑧ :点击触摸屏的“开始试验”按钮,设备自动合闸升压至目标电压后开始稳压,稳压结束后会自动降压归零,并且分闸。
⑨ :如果试验过程中,出现过压、过流、三相不平衡、通信故障、系统会自动中断试验,并且对应的故障灯亮起。
⑩ :故障排除后,按下“故障复位”按钮,才能再次开始试验。
手动模式(按钮操作)和其他参数可以联系我咨询~
五、注意事项
1.档位先择时后,升压过程关注试验电压,同时留意试验电流,试验电压和电流是加在电容柜两端的试验电压和电流。
2.输入电流指的是调压器输出的电流,调压器的输出电流+电抗器的输出电流=电容器电流。试验时关注电流值
3.考滤到试验装置的移动和使用方便,其中一台补尝电抗器采用外接设计。
4.外接电抗器时:200的电抗器的连接线可以经过互感器,也可以不经过互感器。
![](/d/file/p/2024/01-31/410e3d25162bc95fdc04e44b3118d144.jpg)

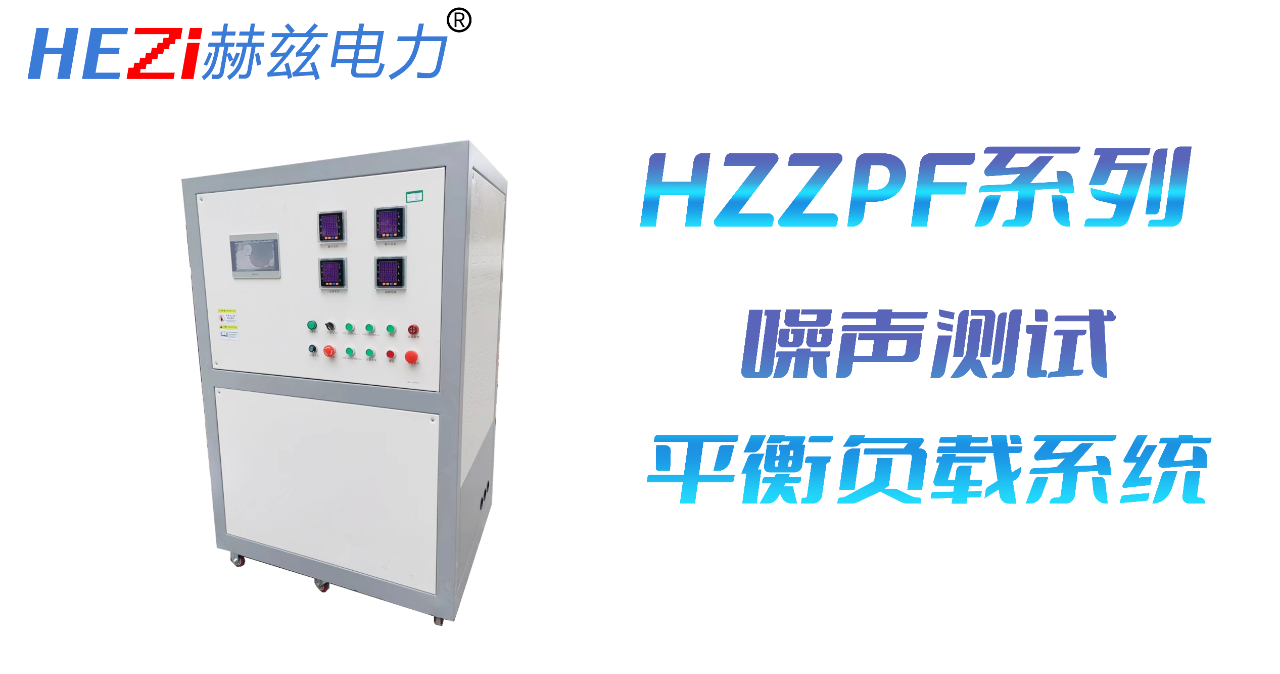

本产品是由本公司自行研发生产的噪声测试平衡负载系统,该控制系统具有操作便捷,性能优越使用安全可靠、外形美观、耐用、移动方便等特点。本设备主要用于电容器,电容器柜及容性负载的升压通电试验,解决用小容量电源完成大容量负载的设备通电试验。
本产品采用先进的微电子芯片处理技术、触摸屏控制及无手动操作,操作简单明了。全部测试参数设定后自动进行测试,无需人工干预。也可以用手动按键操作完成相关试验。
二、技术参数
1、输入电压:AC三相四线/50HZ
2、输入电流:86.6A
3、输出电压:AC:0-420V
4、输出电流:0-600A
4、显示方式:7寸高清触摸彩屏及4位LED数显表
5、操作方式:自动模式、手动模式、
6、精度:0.5%
7、保护:电流、电压
8、保护方式:过流保护、过压保护、三相电压不平衡保护
三、档位选择
通过铭牌确认电容柜的电容总容量,通过电容容量选择补尝的电容器容量,选择方法:尽量先择电抗器容量和电容器容量接近的电抗器容量,常用的电容柜容量为:150 200,240,300,360 .
如果电容的额定电压为400V,就先对应的:150-150,200-200,240-260,300-300,360-360.
四、操作说明
注:本测试系统采用自动模式(触摸屏控制)、手动模式(按钮控制)
触摸屏控制自动操作:

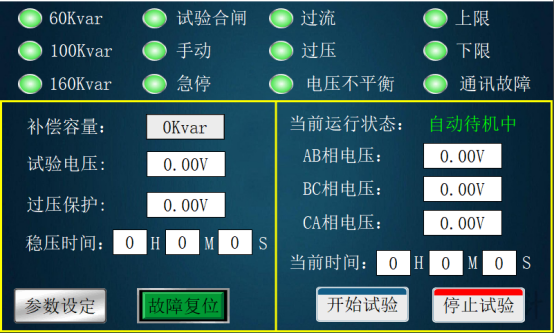

1、 按相关试验规程连接好测试线,合上电源,系统开机进入主界面,如图1:
![](/d/file/p/2024/01-31/90d9de604556e9fd292f7181bafa59f7.png)

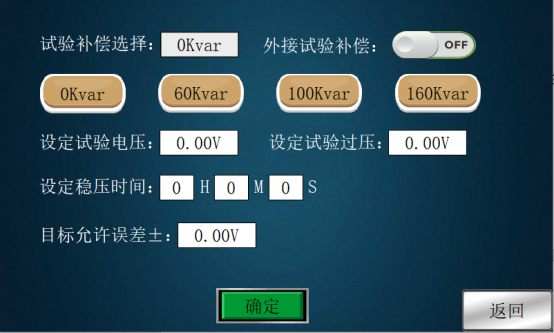

2、将设备面板上的“手动/自动”旋钮转到自动,点击触摸屏界面上的“参数设定”按钮,进入参数设定界面,如图2:
![](/d/file/p/2024/01-31/45b51dcf86dd614c2fceee71c47d9570.png)
① :试验补偿选择:点击对应容量的按钮。
② :外接试验补偿:接上外置补偿电抗器后点击按钮打开至ON。
③ :设定试验电压。(根据试验所需电压输入,最大430V)
④ :设定试验过压。(必须大于试验电压值,最大440V)
⑤ :设定稳压时间。(设定对应时间,到达试验电压后开始稳压计时,计时结束后自动降压归零,本设备允许稳压时间不>1小时)
⑥ :目标允许误差。(试验电压到达允许误差内开始稳压计时。)
⑦ :设定好参数后,点击确定返回主界面。
⑧ :点击触摸屏的“开始试验”按钮,设备自动合闸升压至目标电压后开始稳压,稳压结束后会自动降压归零,并且分闸。
⑨ :如果试验过程中,出现过压、过流、三相不平衡、通信故障、系统会自动中断试验,并且对应的故障灯亮起。
⑩ :故障排除后,按下“故障复位”按钮,才能再次开始试验。
手动模式(按钮操作)和其他参数可以联系我咨询~
五、注意事项
1.档位先择时后,升压过程关注试验电压,同时留意试验电流,试验电压和电流是加在电容柜两端的试验电压和电流。
2.输入电流指的是调压器输出的电流,调压器的输出电流+电抗器的输出电流=电容器电流。试验时关注电流值
3.考滤到试验装置的移动和使用方便,其中一台补尝电抗器采用外接设计。
4.外接电抗器时:200的电抗器的连接线可以经过互感器,也可以不经过互感器。
