在什么情况下需要核相？怎样进行核相？
       对于新投产的线路或更改后的线路,必须进行相位、相序核对,与并列有关的二次回路检修时改动过,也须核对相位、相序。若相位或相序不同的交流电源并列或合环,将产生很大的电流,巨大的电流会造成发电机或电气设备的损坏,因此需要核相。为了正确的并列，不但要一次相序和相位正确，还要求二次相位和相序正确，否则也会发生非同期并列。

变压器大修后为什么要先进行核相后才能投运？
       大修的时候，一般都要打开软连接或者引线头，为了防止弄错相序。这是必须的，如果相位不对应，将来变压器就可能无法和系统并网，另外，将会造成系统以前存在的并列点，无法并列。因为交流电的三个因素：频率，相位，电压。如果相位不对了并上也会非同期并列，造成变压器损坏。比如以前是，A,B,C 变成了现在A,C,B 。

高压线路为什么要核相？
       核相是针对二路电源而言的。二路电源需要向同一个用电设备供电时，在投入时，要在并列点进行核相。若二路电源需要并列倒电时，若不核相，由于安装接线错误，可能出现相序（相位）不一致，引起短路事故，影响正常供电。若二路电源需要停电倒电时，若不核相，可能由于相序不一致，引起三相设备的非正常运行，如电机的反转。因此，在第二路电源投入时，一定要与第一路电源进行核相。

如何核相？
       核相一般先用相序表检查相序正确，然后再测量两个需要核相的电源的各相间电压值，如两个都是400V,同名相之间的电压应该为0V，不同名相之间的电压应该为400V。要是检查厂内的接线桩头和外网连接后相位的对应，不对应那事就大去了，轻则损坏设备，重则人身伤亡都有啊，做这个工作得是专门有这方面技术的一般是一次、二次人员共同做的，是电气必不可少的试验。

什么是核相器？
       电力系统核对相位使用的一种仪器，可检查额定电压的存在。电力系统核对相位是经常性的工作。传统的定相方法多数采用电压互感器或高压验电器。这些方法前者设备笨重，后者依靠微弱的辉光指示容易出现误判断。核相器使高压定相这项危险性较大的而又必不可少的工作安全可靠，指针显示一目了然，重量只有互感器的1/10－1/20、携带方便。  由于空载电流增大，使电动机功率因素降低。当保持电动机额定电压UN和额定电流IN不变时，则电动机的输出功率因功率因数降低而降低。如果电动机是在额定负载下运行，那么电动机会因电流过大而发热。

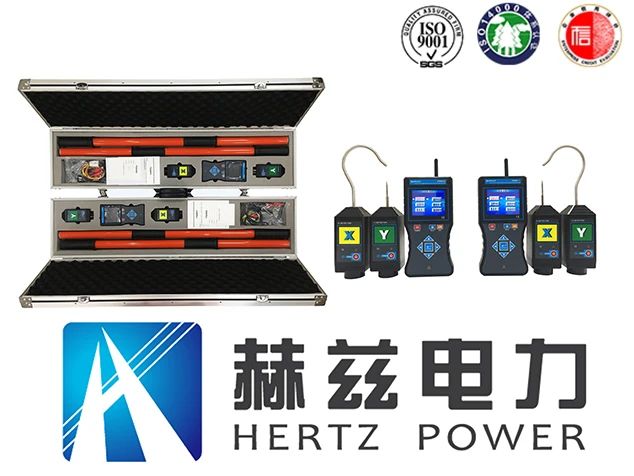

核相仪功能介绍（以HZHX-Y 无线高压卫星授时远程核相仪为例）

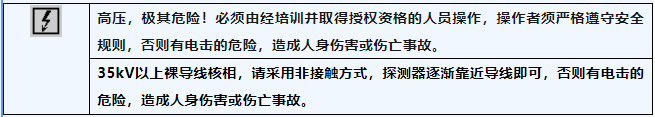

       HZHX-Y无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器，由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成，同时具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相，授时精度小于30nS。接收器采用3.5寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星增强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），包含32个跟踪通道，可以同时接收六种卫星授时系统的GNSS信号，并且实现联合授时，确保核相精准。接收器同屏显示实时相位、频率，具有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面普通核相距离可达160m，卫星授时核相距离大于500km，能对10V～550kV的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中35kV以下的裸导线探测器可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。

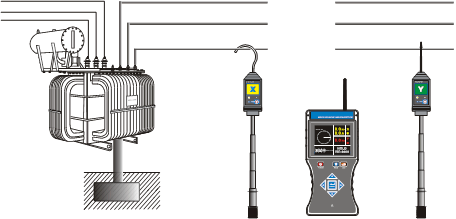

高压核相仪如何工作
