【科普课堂】物资送检知识科普

伴随着乌超的快速发展，2023年新承接基建项目以来需送检物资激增，送检业务量及品类逐步增多，为避免送检需求部门出现数据填写错误、取样要求不精准的现象，现对物资送检范围及要求进行系统科普。
01、抽检范围
抽检范围覆盖公司系统九类电网物资。
具体包括：
1.配电变压器（35kV 及以下电压等级变压器）；
2.架空导线、 地线；
3.电力电缆；
4.控制电缆；
5.杆塔、架构及重要紧固件；
6.电力联结金具及金属传动（联动）件；
7.悬式瓷绝缘子；
8.支柱瓷绝缘子及瓷套；
9.混凝土电杆。

02、各类设备抽检要求
1.配电变压器
抽样要求：每个制造单位的每批次供货产品随机抽取 1-2 种型号的配电变压器进行试验。
检验项目（必备但不限于）：
1、绕组直流电阻；2、空载电流与空载损耗；3、短路阻抗与负载损耗；4、外施工频耐压试验；5、感应耐压试验；6、局部放电测量；7、温升试验；8、绝缘试验前后油中溶解气体色谱分析（仅对油浸式配电变压器）。
2.架空导线、地线
抽样要求：对每批所有型号和规格的架空导线、地线分别进行取样送检： 送检试样长度为 5～6m，试样由导地线、耐张线夹、接续管（若工程中有接续时）组成。
检验项目（必备但不限于）：
1、外观质量检查；2、结构和尺寸检查；3、导体直流电阻测量；4、导体拉伸试验；5、握力试验（耐张线夹）6、材质检验。

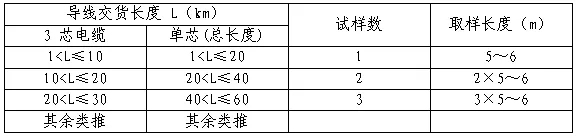

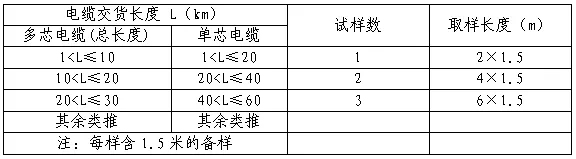

3.电力电缆
抽样要求:对每批所有型号和规格的电缆分别进行取样送检： 检验项目（必备但不限于）：
1、外观检查；2、导体根数检查；3、护套、绝缘、铠装钢带尺寸检查；4、导体直阻检查；5、绝缘及弹性体护套热延伸试验。

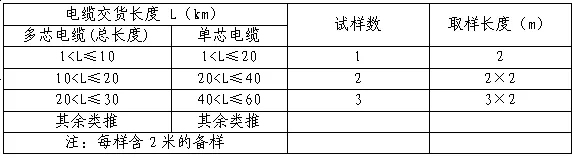

4.控制电缆
抽样要求:对每批所有型号和规格的控制电缆分别进行取样送检： 检验项目（必备但不限于）：
1、 外观检查；2、 结构尺寸检查；3、导体材质检验；4、导体电阻检查；5、绝缘热延伸试验(交联聚乙烯绝缘控制电缆)。
5.杆塔、架构及重要紧固件
抽样要求:每个制造单位的供货产品每批次不同型号和规格的角钢抽取一根进行取样送检。角钢取样应提供规格、材质，长度不低于 500 ㎜，无切割过热现象。紧固螺栓：安全等级 8.8 级以下抽样 3 个/规格，8.8 级以上抽样 5 个/规格。检验不合格的要加倍抽样复检。
检验项目（必备但不限于）：
1、外观检验；2、材质检验；3、力学性能试验；4、管塔架构焊缝无损探伤检验。
6.电力联结金具及金属传动（联动）件
抽样要求:对每批所有型号和规格的电力联结金具及金属传动（联动）件抽取一样进行送检。
检验项目（必备但不限于）：
1、外观检验；2、材质检验；3、破坏载荷试验；4、握力试验（接续金具）。

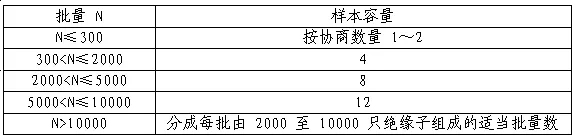

7.悬式瓷绝缘子
抽样要求:对每批次供货产品进行抽检： 检验项目（必备但不限于）：
1、外观尺寸及偏差检查；2、锁紧销厚度及锁紧脚球有效性；3、机械破坏负荷试验。
8.支柱瓷绝缘子及瓷套
检测要求:现场安装之前 100%检测。
检验项目（必备但不限于）：
1、宏观检验；2、超声波检测。
9.混混凝土电杆

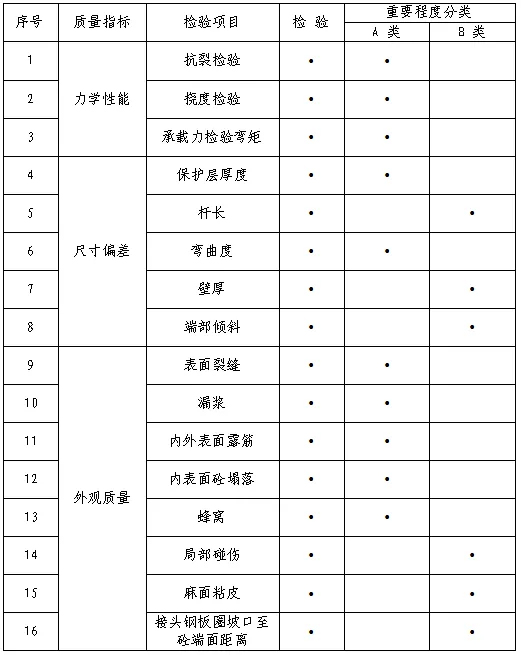

抽样要求：⑴同厂家、同材料、同工艺、同品种、同荷载级别、同规格的电杆，每 2000 根为一批，但在 3 个月内生产总数不足 2000 根且不少于 30 根时，也应作为一个受检批。⑵当供方只有一个供货地点，每种型号电杆供货量不少于 30 根时，均应作为一个受检批。但每一个受检批数量不应超过 2000 根，且受检批电杆生产日期不超过 3 个月。⑶同一供方有两个或两个以上供货地点，且供货地点距生产地不超过 400 公里时，同种型号的电杆可共同组批，数量不少于 30 根时均应作为一个受检批，但每一个受检批数量不应超过 2000 根，且受检批电杆生产日期不超过 3 个月。⑷同一供方，有两个或两个以上供货地点，供货地点距生产场地超出 400 公里时，每一个供货地点所有型号电杆均单独组批，组批规则同⑴。(5)每批次抽取 10 根样品，逐根进行外观质量、尺寸偏差检验，在 10 根样品中抽取 1 根进行力学性能及保护层厚度检验。
