变频串联谐振组成部分有哪些

    当今社会工业的发展不只是要求效率，更多时候对生产的精度和安全更被看重，正是这种发展趋势的需求，变频串联谐振技术被应用的日益广泛，整个变频串联谐振技术系统有许多部件构成，那么这些组成部件分别都有哪些功能和作用呢？

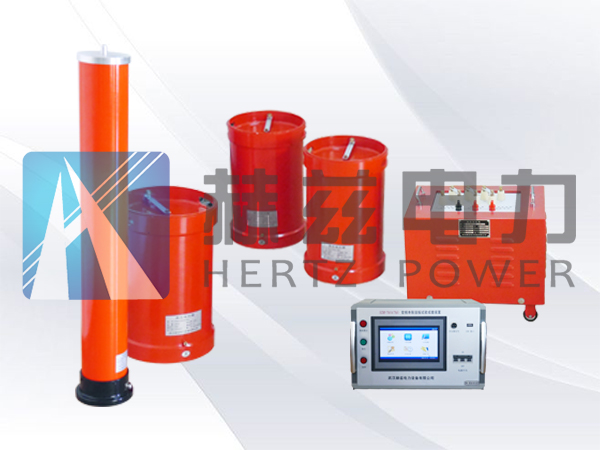

      变频串联谐振系统的组成部件共有五种，分别是控制系统、励磁变压器、多级组合型电抗器及电压测量系统、耦合电容器和基本负载五种构件。

　　一、控制系统

　　控制系统是变频谐振系统的心脏模块,它包含了所有的电子及控制模块.所有的模块放在一个控制柜中,操作屏在控制柜的上方,操作人员可以控制所有的功能、读取最新的测量值(电压、频率、电流等)、观察系统的运行状态.

　　二、励磁变压器

　　励磁变压器的作用是将控制单元的输出变成谐振回路的输入.其一次线圈和控制单元相连,二次线圈则取决于高压回路的品质因数的期望值.励磁变压器可以做在电抗器的内部,或者做成独立单元.

　　三、高压电抗器

　　在谐振频率下,电抗器与负载将励磁方波电压变成理想正弦波.高压电抗器的参数选择必须充分考虑到试品功率和频率范围.

　　四、多级组合型电抗器

　　单级电抗器组合后可以满足回路的最优配置,保证输出电压和频率范围,每级电抗器的电压等级可以单独确定.这种电抗器的优点是组合方便、便于运输,缺点是运行工况时间短.

　　五、电压测量系统、耦合电容器和基本负载

　　电压测量系统包括一个分压器和一个峰值电压表,电压表安装在控制柜中,电压值在操作屏上显示.分压器也可以当作耦合电容器和基本负载使用.在多级组合电抗器中,分压器是独立单元,而在SF6绝缘和箱型电抗系统中,分压器已经安装到电抗器中.
