变频串联谐振试验装置做交流耐压试验需要注意的事项

发布时间:2023-03-06 15:50:30人气:

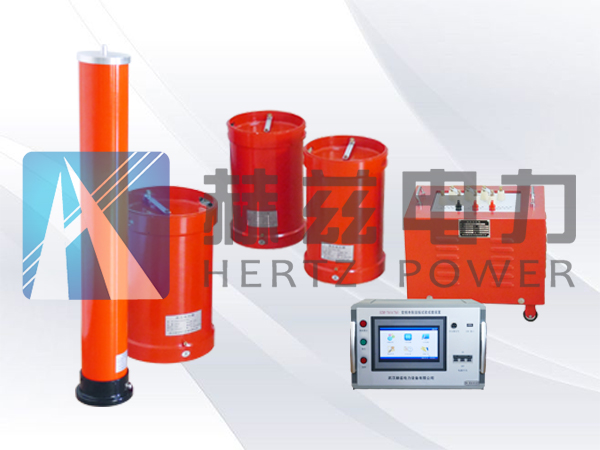

变频串联谐振试验装置测量交流耐压试验办法是通过改变试验回路中的电感、频率、使回路处于谐振状况,选用这种办法能满足高压、大电流的试验要求。

用变频串联谐振装置做交流耐压试验时应留意以下几点:


1、试验前应了解被试设备的非破坏性试验项目是否合格,若有缺陷或反常,应在扫除之后再进行试验;

2、调整保护球空隙,使其放电电压为试验电压的105%~110%,接连试验三次,应无明显不同,并查看过电流保护装置动作的可靠性;

3、试验中若发现电压表指针摆动很大,被试物发出反常响声,毫安表的指示急剧添加,被试物冒烟、冒火、绝缘外表发等接连火花放电等状况时,应立即降下电压,在高压侧挂上地线后,查明原因;

4、试验现场应围好遮栏,挂好警示标志牌,并派专人监督;

5、依据试验接线图接好线后,应有专人查看,确认无误,包括引线对地距离、安全距离等、后方可预备加压;

6、加压前要查看调压器是否在零位,确认在零位后方可加压,并且要在高呼“家高压”后才干实施操作;

7、试验前应将被试设备的绝缘外表擦拭干净,将试验设备、被试品的外壳和非被试绕组可靠接地。对多油设备应按有关规定使油静止一定时刻后再做试验,如:大容量变压器,应使油静止12~24h、3~l0kV变压器,应使油静止6-12h;

8、升压过程中应监督电压表及其他仪表的变化,0.5倍额外试验电压时,读取被试设备的电容电流;当升至额外电压时,开始核算时刻,再读取电容电流,时刻到后缓慢降下电压至零,再断开电源;

9、关于升压速度,在试验电压的30%以下时可以略微快一些,其后升压应均匀,约按5%试验电压/s进行升压,或升至额外试验电压世界为10~15s;

10、被试设备无明确规定者,一般耐压时刻为1min;绝缘棒等用具耐压时刻为5min。试验结束应及时挂上地线,然后接触有关部位,应无发热现象;

11、试验前后应测量被试设备的绝缘电阻及吸收比,两次测量成果不该有明显不同。
