赫兹电力为广东客户调试断路器特性测试仪

发布时间:2023-03-15 15:32:29人气:
  3月10号,我司受广东某电力公司邀请,需我司电力试验设备技术人员前往试验现场服务,进行断路器特性测试仪产品性能测试及现场使用操作的相关培训。我公司技术人员于13日前往该公司试验现场,为该公司提供断路器特性测试仪的操作指导及技术培训。

  一、产品介绍

  HGKC-6断路器特性测试仪是我公司为适应现场测试高压开关动作特性的需要,开发研制的专用仪器。它以单片机为核心进行采样,处理和输出,仪器主要特点是采用汉字提示以人机对话的方式操作,汉字显示结果并打印输出,具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点,高压开关动特性测试仪适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。

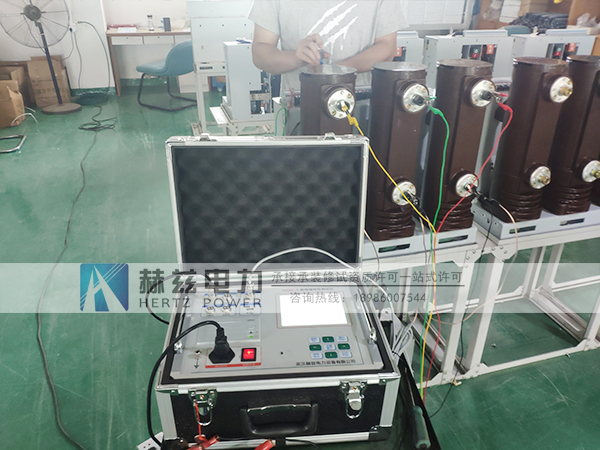

断路器特性测试仪

  二、现场试验

  1、安全准备工作

  一开始要保证被试开关处于停电检修预试状态,开关两端地刀接地,将开关处于合闸位置,切断高压断路器的操作电源,避免与仪器内部直流“冲撞”,简单的做法是将控制保险取掉。

  2、现场接线

  (1)须先将仪器金属接地柱可靠与大地相连接;

  (2)用测试线将三相断路器的动触头短接,然后与仪器金属接地柱可靠相连,再把开关断口线接好。对于感应电很强的220 KV、500 KV等高压断路器接线Z好带上绝缘手套。

  (3)安装测速传感器。

  (4)了解其它情况:

  ①开关的操作电源即分合闸电源是直流还是交流。若是直流就可以用仪器内部电源,若不是直流就须用仪器以外的电源用外给同步信号触发(外触发)试验。

  ②操作电源是DC220V还是DC110V,试验前必须设置调节好。

  ③合分闸控制线的接法。对于液压或弹簧机构而言,其合闸线圈电流小于30A,仪器内部直流电源可直接驱动,合闸控制可直接接合闸线圈上,但好将线圈前级的辅助节点串进去。对于线圈电流大于30A的电磁机构,仪器内部直流电源无法直接驱动,必须将仪器合闸控制接到合闸线圈的前级接触器线圈上试验。

  ④对于现场开关存在闭锁的时候,用仪器内电源操作开关做试验时可能遇到无法动作的情况,此时必须解除闭锁才可以试验。或者采用外触发方式试验。

  (5)将开关两端地刀打开,下一步就可以进行测试了。

  3、试验完毕拆线

  操作仪器对开关进行机械特性试验。试验完毕关闭仪器电源,合上开关两端地刀。拆除仪器分合闸控制线、断口线和速度传感器及其信号线,然后才可以拆除开关动触头短接线,后拆除地线。然后恢复现场,结束整个试验工作。

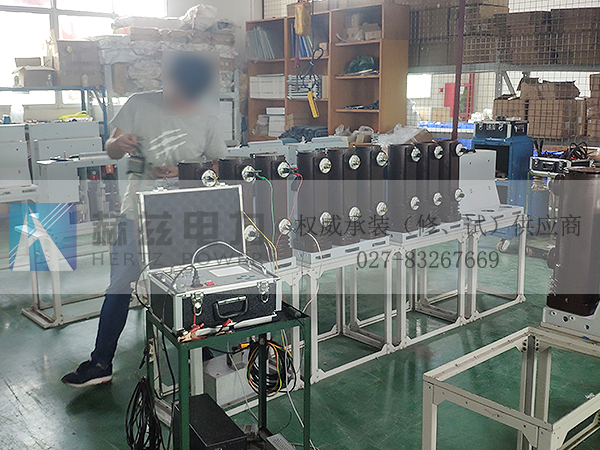

断路器特性测试仪


  整个培训过程非常顺利的结束,客户对我司产品质量、技术人员的工作态度以其技术能力都显现出了高度的赞赏。同时,表现出了下次合作的意向。我司专注于生产质量过硬的产品,技术过硬的服务,期望能为广大客户提供更快更好的服务。
