电缆外护套绝缘电阻试验要求_绝缘电阻测试仪

发布时间:2023-04-27 09:08:47人气:
赫兹电力讲解电缆外护套绝缘电阻试验要求_绝缘电阻测试仪

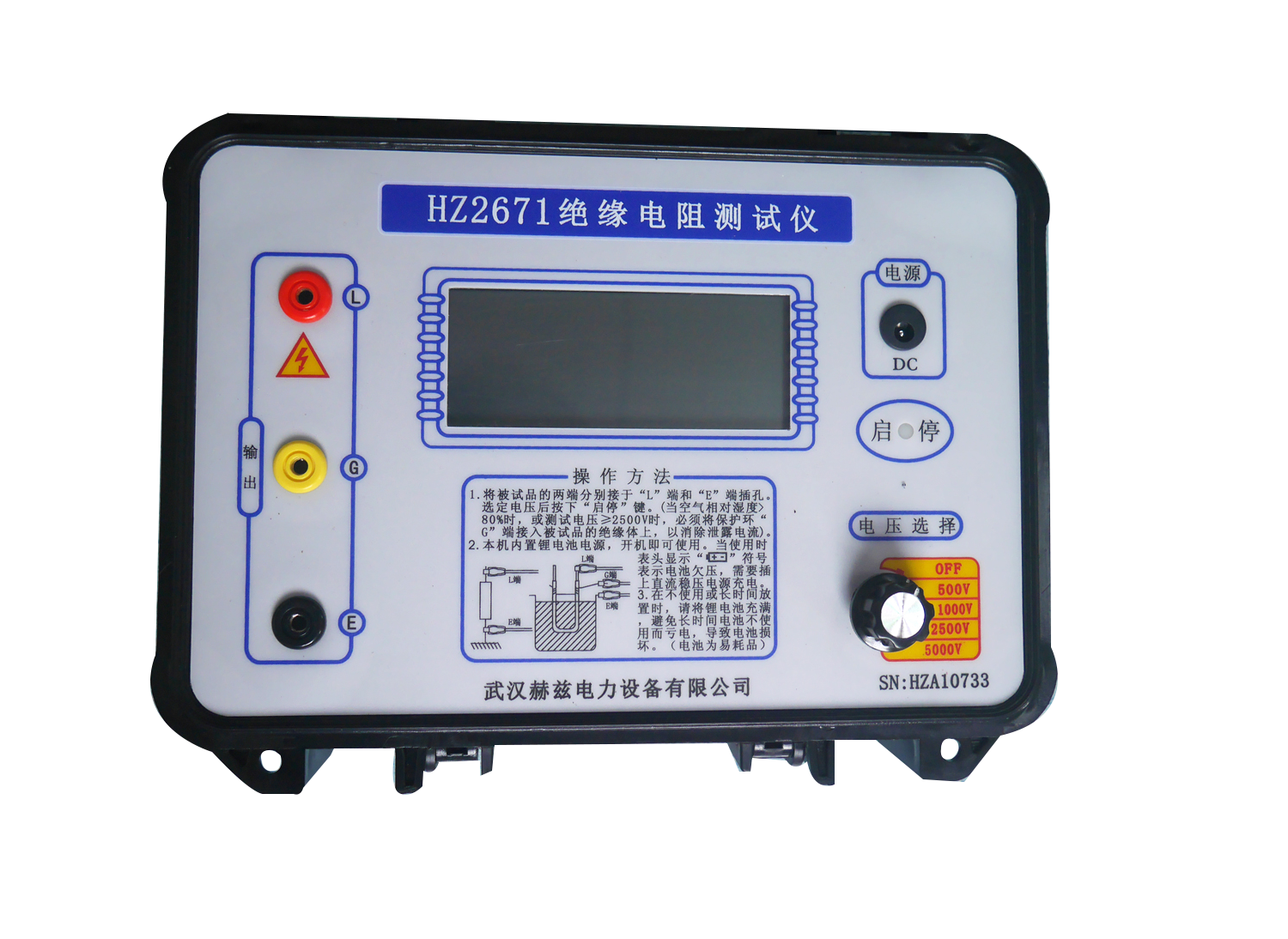

  HZ2671绝缘电阻测试仪

  什么是电缆的外护套
  电缆的外护套是指包裹在电缆外层的保护覆盖层,它的作用是对金属铠装层起到防腐,防锈的作用,测量外护套的绝缘电阻其实就是测量金属铠装对大地之间的绝缘电阻。
  外护套绝缘电阻测试及方法
  1.在上面讲到了外护套的绝缘电阻就是金属铠装对大地之间的绝缘电阻,测量时只需要选用1000V的绝缘电阻测试测量即可,具体测试方法是:将绝缘电阻测试仪的电压输出端接到被测电缆的铠装上,电缆的两头要断开被连接设备,并且端头用酒精擦拭干净,测量被测相与非测量相要有足够的安全距离,并且将非测量相用软铜线短接接到大地上。
  2.在这推荐使用赫兹电力HZ系列中的2500V绝缘电阻测试仪,数字和模拟指针双显,操作简单,适用性强,广受客户喜欢,接通绝缘电阻测试仪的电源开关,选择1000V的试验电压开始测试。
  测量外护套的绝缘电阻要求
  1.测试过程中指针和面板的数显盘显示当前的实测电阻值,电阻值越大表明绝缘电阻越好,对于外护套的绝缘电阻(MΩ)与被测电缆的长度(km)的乘积大于0.5MΩ,可见电缆外护套的绝缘电阻要求并不高。
  2.当外护套绝缘电阻与长度的乘积<0.5MΩ时,判断电缆有破皮和浸水的情况。
  问:电缆试验之前要做哪些工作
  答:试验之前应断开与被测不相关的设备,只单独对电缆的外护套进行试验,包括,开关,绝缘子等相关关联设备,断路器或开关可将断口状态放置在分闸状态。
