串联谐振试验装置常见故障排查方法-赫兹电力

发布时间:2023-05-06 08:41:20人气:

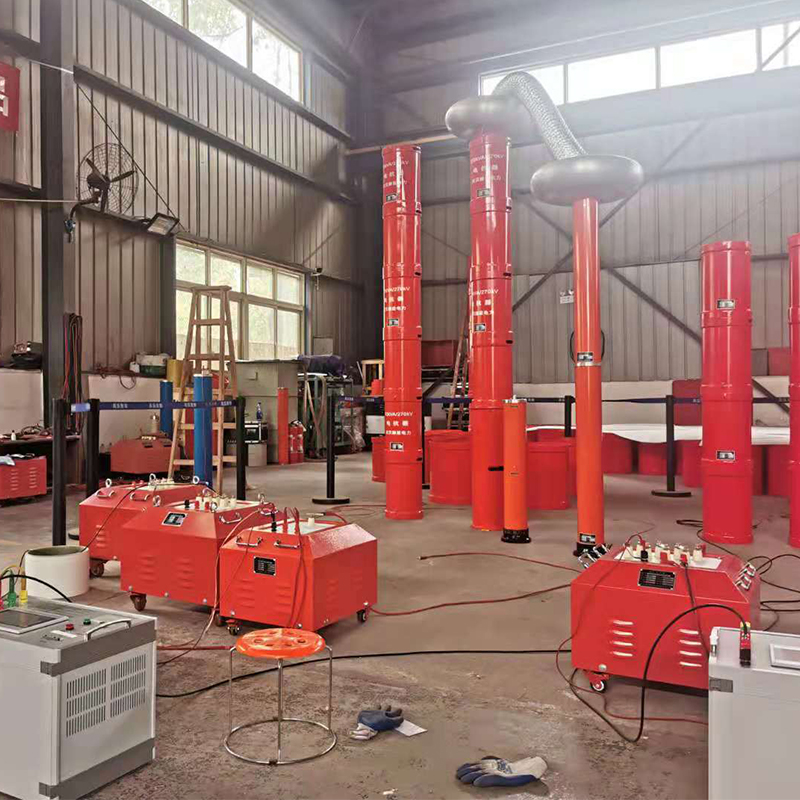

  武汉赫兹电力生产的串联谐振试验装置,它是根据电力预防性试验规范而设计的,用于测试电力电缆、变压器、GIS开关、发电机等大容量设备的工频耐压试验。这个装置利用了RLC串联电路的原理技术,并结合现场的使用环境和多维度的实际应用,满足电力系统对大容量、高电压试验设备的各项电气技术要求。该装置由控制部分、励磁部分、升压部分和采集部分组成,并充分利用可编程软件技术,可以实现自动试验、手动试验和半自动化试验。
  串联谐振试验装置常见故障排查方法:
  有些厂商生产的变频串联谐振装置存在品控差异,使用后可能会无法升压或找不到谐振点。如果无法排除外部原因,我们可以考虑自身谐振的方法来排查问题。变频串联谐振装置的频带范围大约在30至300Hz之间,如果没有特殊需求,它的容抗与感抗就能够满足谐振条件。我们可以把所有的电抗器串联,然后选择自动试验的操作模式,在显示窗口观察电压变化。如果在频率范围内没有发生升压的情况,那么就可以将电抗器定为故障原因。这时候有可能会出现电抗器线圈熔断的情况。
  判断电抗器是否有故障很简单,可以使用万用表测量电抗器上下两端口的电阻值。完好的电抗器线圈具有一定的线阻,线阻大小与电抗器容量有关。在排除故障时,不需要关注线阻大小,只需确认是否有阻值,并可与其他电抗器作对比。如果电抗器线圈发生熔断,则两端的阻值将为无穷大。
