广东矿用开关柜KA.KY认证需要-冲击速断大电流发生器

发布时间:2023-05-08 09:49:11人气:
  一、产品概述

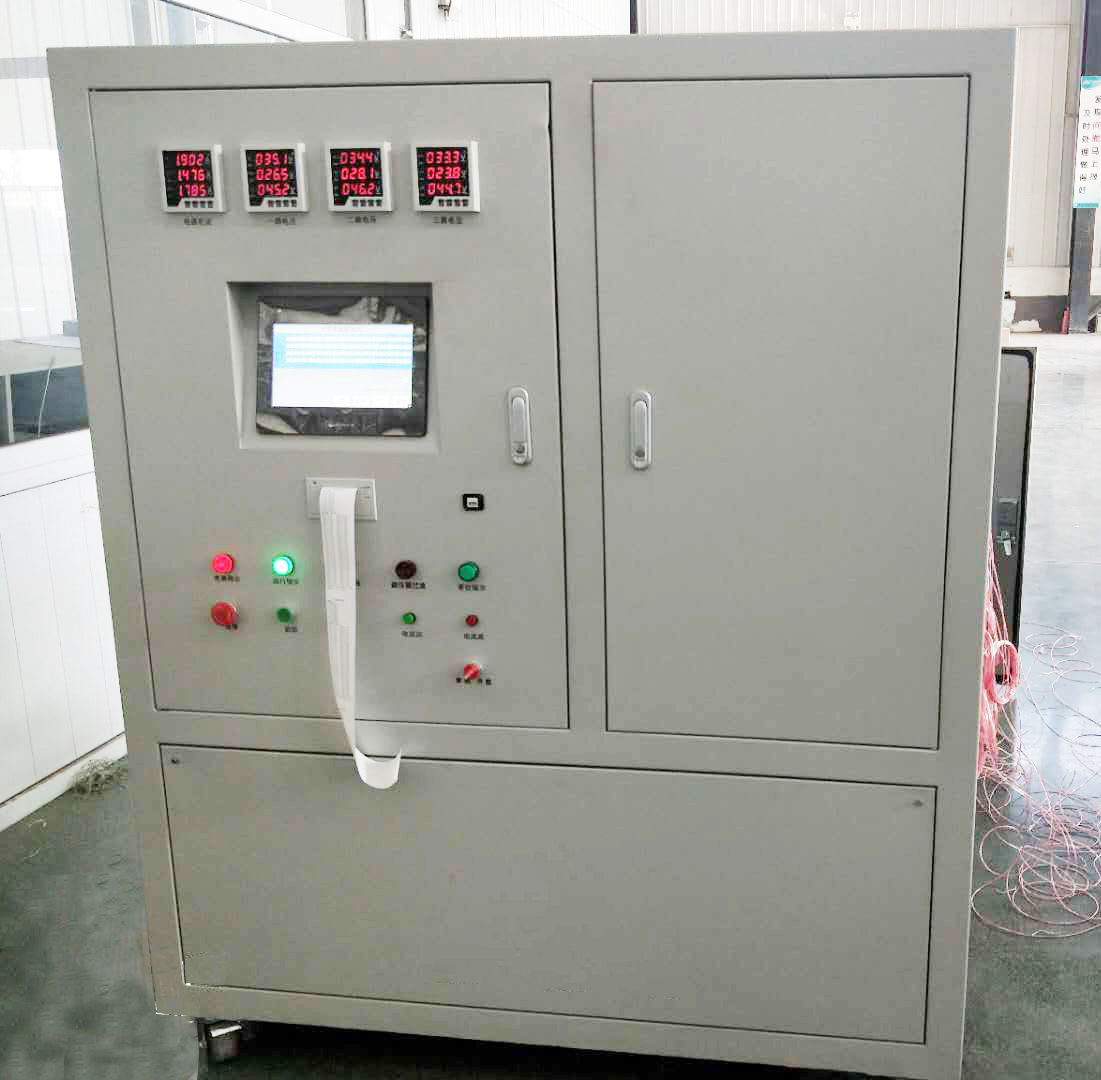

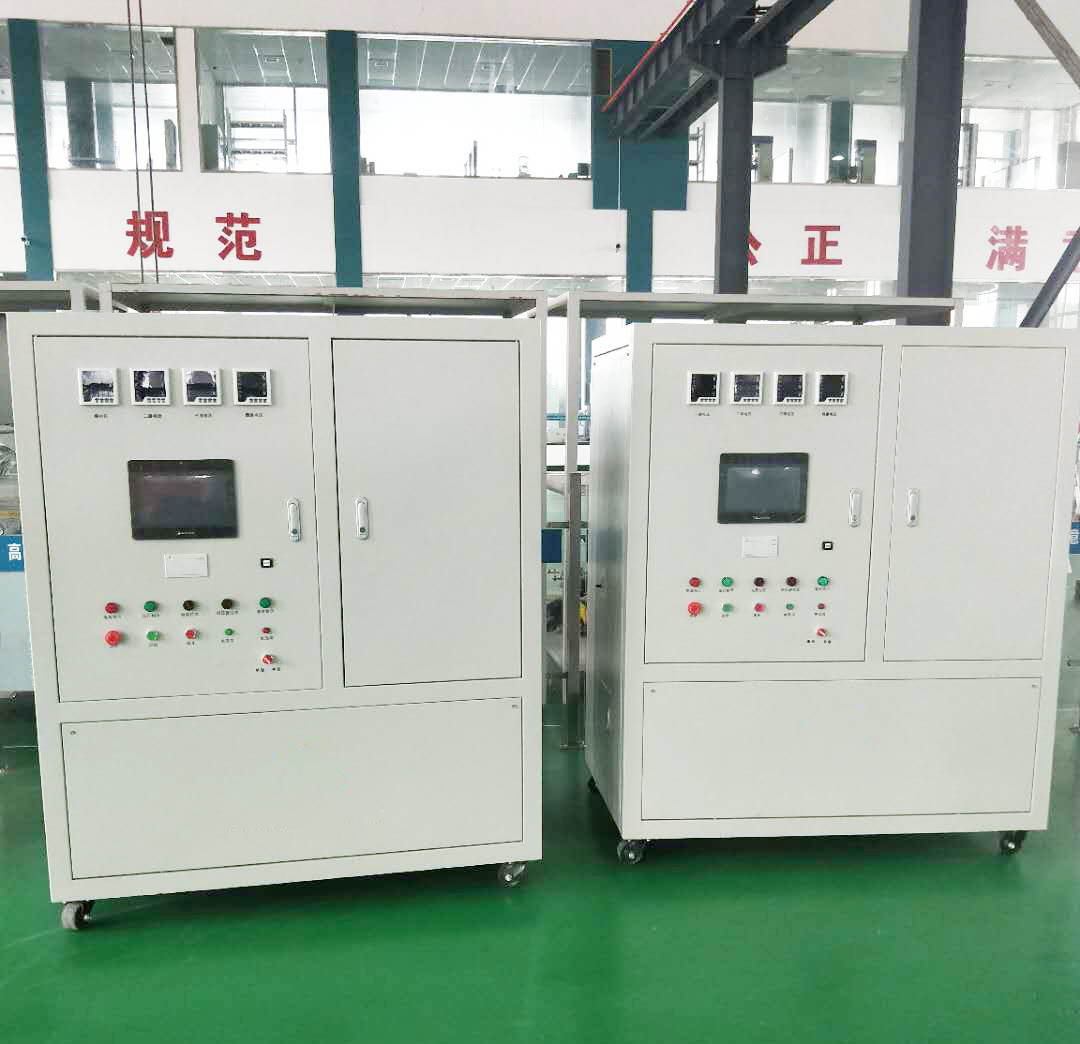

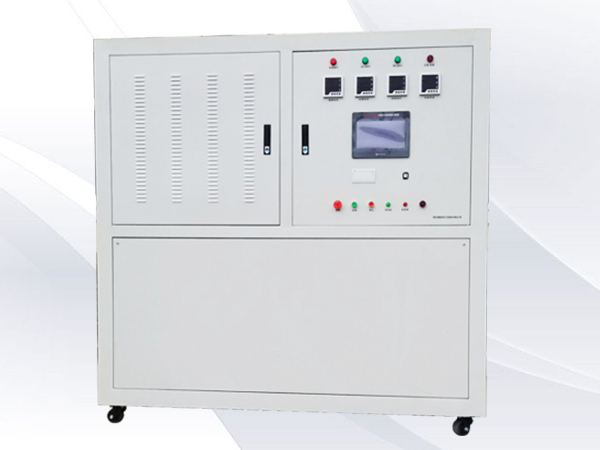

  武汉赫兹电力DDG-15000A冲击速断大电流发生器,采用PLC与威纶工控屏幕作为控制系统,实现的全自动大电流检测设备。冲击速断大电流发生器能够实现16KA瞬时电流输出,全自动和手动方式的大电流输出。
  二、主要特点
  1.电流、时间、状态信息及提示信息等数据大屏液晶显示,读数清晰、直观;
  2.冲击速断大电流发生器全中文界面,操作简单明了,可适应多种应用场合;
  3.触屏常规按钮均可操作,操作直观、快捷、易上手。
  4.全数字式校准方式,摒弃了陈旧的电位器调整,现场使用极为方便,精度易于控制;
  5.自动计时功能,当暂停实验时计时停止,暂停时间开始计时。继续试验时输出时间重新开始计时
  6.时间设定功能,可设定电流输出时间,计时停止电流停止输出
  7.手动控制模式,此模式类似于传统的电动升/降方式,电流的增加/减少由按钮控制,设备自动判断上/下限位,有过电流保护等功能,整个试验过程手动控制,按需操作;
  8.带停止/紧急按钮,可手动复原;
  9.采用硬、软件抗干扰技术相结合,性能稳定,抗干扰能力强,试验中不会出现死机、黑屏、花屏等异常现象。
  三、技术参数
  1.额定功率:160KVA,一磁路80KVA、二磁路80KVA输入电流:AC 0~351.3A
  2.电流测量精度:0.5%FS±3字
  3.电源电压:AC 380V二相+零线±10%,50Hz±1 Hz
  4.温度测量:8路T型热电偶或热电阻
  5.输出电流:单相AC20—15000A
  6.最大延时输出电流为∶3000A,工作时间8小时以内
  7.最大短时输出电流为∶15000A,工作时间60S以内
  四、注意事项
  1.在自动大电流和互感器自动测试状态下,如果按下停止按钮,调压器会自动进行归零操作。在手动状态下,调压器只有在该状态的界面关闭时才会进行归零操作。
  2.如果调压器在归零过程中,所有的启动按钮都不能进行使用,此时屏幕下午状态条会有提示。调压器归零完成,屏幕提示会消失,同时面板上的调压器零位指示灯会亮起。
  3.调压器会在系统上电时,急停按钮松开后,设备过流时,进行自动归零。
  4.一旦出现系统故障,应根据提示信息,进行检查,在故障排除后,需重新返回菜单界面,重新进入测试界面才能将故障提示解除。
  5.急停按钮智能在出现紧急情况下才能按下。严禁当做开关使用。
  6.系统在运行状态,必须有人值守,严禁操作人员在运行时离开。
