三相继电保护测试仪可测试项目_继保仪厂家
发布时间:2023-05-22 09:10:11人气:
三相继电保护测试仪可测试项目_继保仪厂家

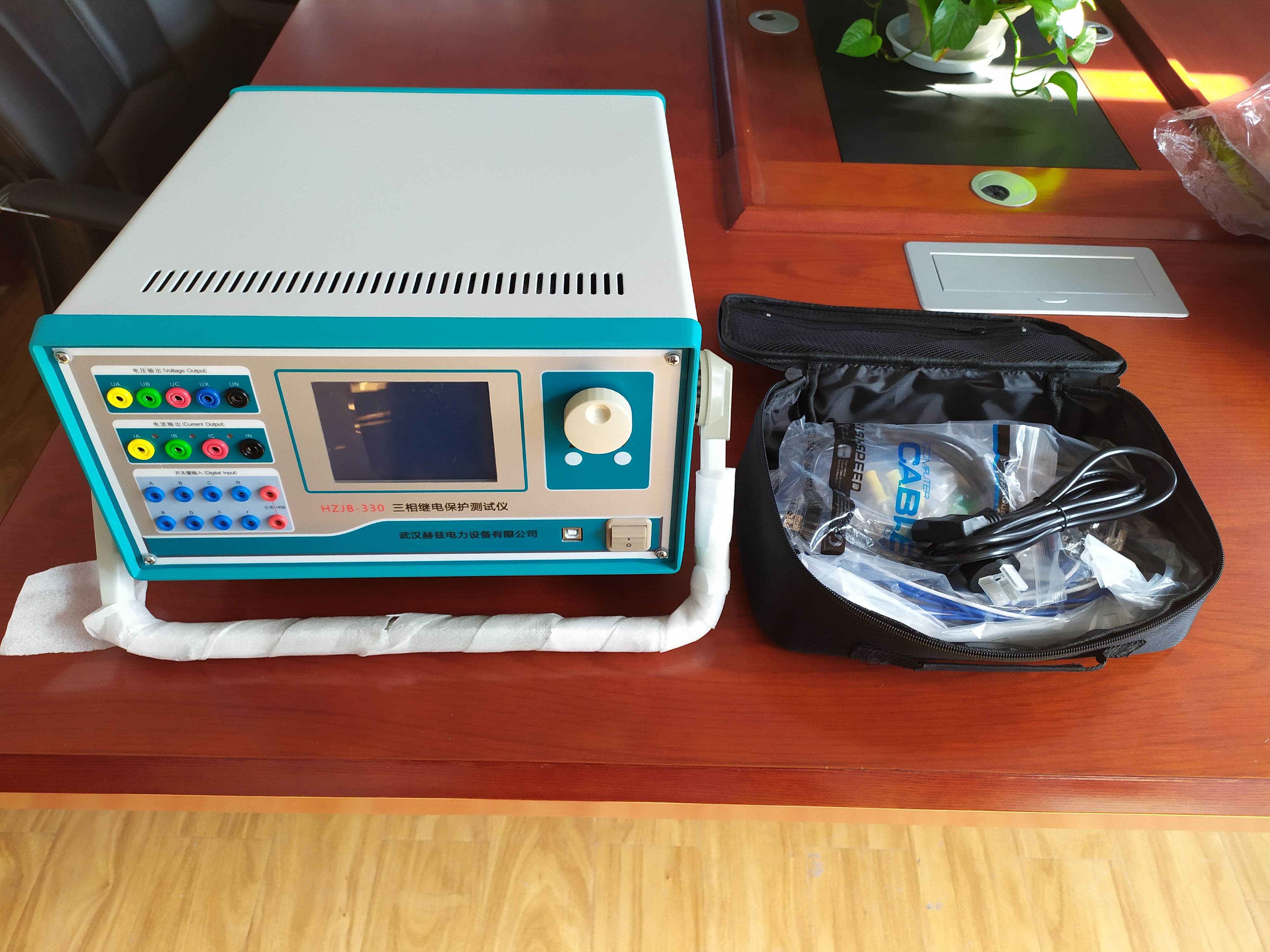

微机继电保护测试仪 三相继电保护测试仪每次试验只能选择“阻抗边界搜索”、“Z(I)特性曲线”或“Z(V)特性曲线”中的一个项目进行试验。
●故障类型提供了各种故障类型,用于测试各种类型距离保护。对接地型距离继电器应选择单相接地故障,对相间型距离保护,应选择相间故障。
●计算模型有“电流不变”和“电压不变”两种计算模型。选择“电流不变”时,在下面的方框内可以设置短路电流,软件根据短路电流和短路阻抗计算出相应的短路电压;选择“电压不变”时,在下面的方框内可以设置短路电压,软件根据短路电压和短路阻抗计算出相应的短路电流。
●搜索方式有“单相搜索”和“双向搜索”两种方法。详细介绍请参考“差动保护”章节的相关说明。“分辨率”只对双向搜索方式有效,它决定了双向搜索方式的测试精度。
●故障触发方式在“时间控制”触发方式下,软件按“故障前延时”—“最大故障时间”—“测试间断时间”这样的顺序循环测试,详细说明请参考“线路保护”章节的有关说明。
●最小动作确认时间在“最大故障时间”内,保护多段可能动作。如果保护动作的时间小于“最小动作确认时间”,则尽管是保护的动作信号,软件也不予认可,因可能是其他段抢动。这个时间专门用来在“双向搜索”方式下,躲开某段阻抗动作。例如,要搜索Ⅱ段阻抗边界,“双向搜索”方式下扫描点肯定会进入Ⅰ段阻抗范围,而Ⅰ段的动作时间较Ⅱ段要短,从而造成Ⅰ段保护抢动。
●故障方向依据保护定值菜单进行设置,适用于方向性阻抗保护。
●零序补偿系数若做接地距离继电器的试验,要注意正确设置零序补偿系数,请参考“线路保护”章节的有关说明。
●自动设定搜索线参数在“整定参数”页中有这个按钮,点击此按钮后,软件会根据所设定的整定阻抗自动计算出搜索线的长度以及搜索中心。可以在“搜索阻抗边界”页面中查看。
微机继电保护测试仪 三相继电保护测试仪每次试验只能选择“阻抗边界搜索”、“Z(I)特性曲线”或“Z(V)特性曲线”中的一个项目进行试验。
●故障类型提供了各种故障类型,用于测试各种类型距离保护。对接地型距离继电器应选择单相接地故障,对相间型距离保护,应选择相间故障。
●计算模型有“电流不变”和“电压不变”两种计算模型。选择“电流不变”时,在下面的方框内可以设置短路电流,软件根据短路电流和短路阻抗计算出相应的短路电压;选择“电压不变”时,在下面的方框内可以设置短路电压,软件根据短路电压和短路阻抗计算出相应的短路电流。
●搜索方式有“单相搜索”和“双向搜索”两种方法。详细介绍请参考“差动保护”章节的相关说明。“分辨率”只对双向搜索方式有效,它决定了双向搜索方式的测试精度。
●故障触发方式在“时间控制”触发方式下,软件按“故障前延时”—“最大故障时间”—“测试间断时间”这样的顺序循环测试,详细说明请参考“线路保护”章节的有关说明。
●最小动作确认时间在“最大故障时间”内,保护多段可能动作。如果保护动作的时间小于“最小动作确认时间”,则尽管是保护的动作信号,软件也不予认可,因可能是其他段抢动。这个时间专门用来在“双向搜索”方式下,躲开某段阻抗动作。例如,要搜索Ⅱ段阻抗边界,“双向搜索”方式下扫描点肯定会进入Ⅰ段阻抗范围,而Ⅰ段的动作时间较Ⅱ段要短,从而造成Ⅰ段保护抢动。
●故障方向依据保护定值菜单进行设置,适用于方向性阻抗保护。
●零序补偿系数若做接地距离继电器的试验,要注意正确设置零序补偿系数,请参考“线路保护”章节的有关说明。
●自动设定搜索线参数在“整定参数”页中有这个按钮,点击此按钮后,软件会根据所设定的整定阻抗自动计算出搜索线的长度以及搜索中心。可以在“搜索阻抗边界”页面中查看。
