可调接地电阻测试仪功能介绍_3C认证试验设备
发布时间:2023-05-26 09:21:23人气:
可调接地电阻测试仪功能介绍_3C认证试验设备

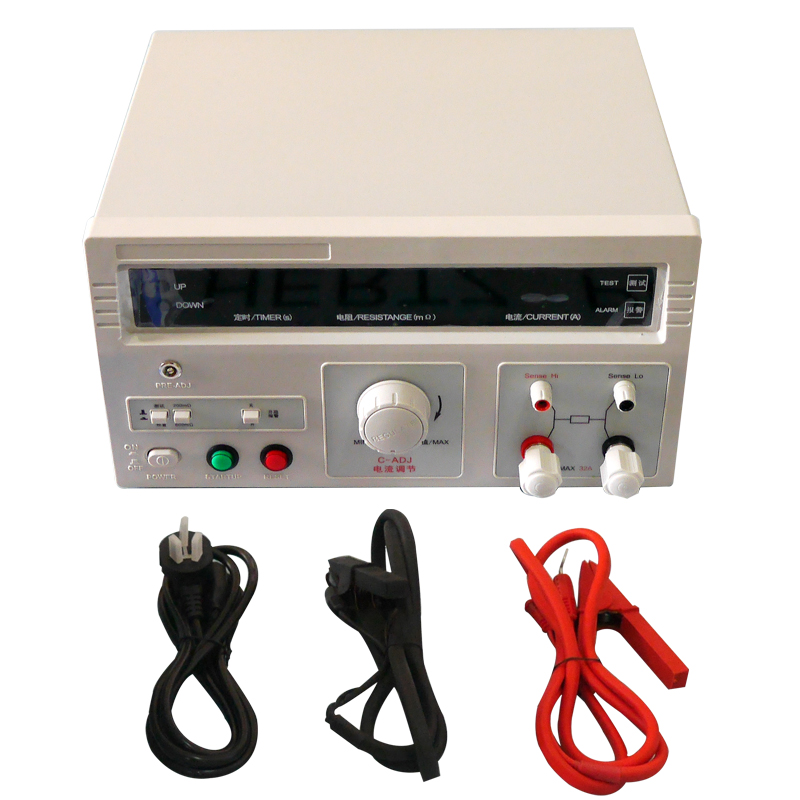

HZ2672可调接地电阻测试仪 可调接地电阻测试仪测试方法
本可调接地电阻测试仪测试电阻时,采用四端测量法以消除接触电阻对测量精度的影响。
可调接地电阻测试仪测试操作步骤
注意:请在未开机或者待机状态下进行连线操作!
(1)本可调接地电阻测试仪器配备一付(两组)测量线,红线组粗测量线接入测试仪电流输出端红色的端子,红线组细测量线,接入测试仪电压采样端红色端子;黑线组粗测量线,接入测试仪电流
输出端黑色的端子,黑线组细测量线,接入测试仪电压采样端黑色端子。
(2)接通电源,开启电源开关,显示屏点亮。
(3)根据需要设定接地电阻上限值和测试时间值。
(4)将电流调节旋钮逆时针旋至零位。
(5)按下【START】键,即可进行测试。旋动调压旋钮使测试工作电流指示为技术产品标准所规
定的电流值。当按下【START】键时,测试标志位“TEST”亮,测试仪开始测试并输出电流,显示器显示输出电流值、测试电阻值、测试时间值。
(6)如果设定的测试时间值不为零,测试仪计时到设定的时间值停止测试,则表明被测试合格。
(7)开路(开路报警按钮按下时)测试仪启动后,如果回路中的电流为0,那么测试仪提示开路报警,失败灯亮。
(8)电流过大报警
可调接地电阻测试仪在测试过程中,如果测试电流大于32.5A,则测试仪给出报警(32A机型)。
可调接地电阻测试仪在测试过程中,如果测试电流大于72A,则测试仪给出报警(70A机型)。
HZ2672可调接地电阻测试仪 可调接地电阻测试仪测试方法
本可调接地电阻测试仪测试电阻时,采用四端测量法以消除接触电阻对测量精度的影响。
可调接地电阻测试仪测试操作步骤
注意:请在未开机或者待机状态下进行连线操作!
(1)本可调接地电阻测试仪器配备一付(两组)测量线,红线组粗测量线接入测试仪电流输出端红色的端子,红线组细测量线,接入测试仪电压采样端红色端子;黑线组粗测量线,接入测试仪电流
输出端黑色的端子,黑线组细测量线,接入测试仪电压采样端黑色端子。
(2)接通电源,开启电源开关,显示屏点亮。
(3)根据需要设定接地电阻上限值和测试时间值。
(4)将电流调节旋钮逆时针旋至零位。
(5)按下【START】键,即可进行测试。旋动调压旋钮使测试工作电流指示为技术产品标准所规
定的电流值。当按下【START】键时,测试标志位“TEST”亮,测试仪开始测试并输出电流,显示器显示输出电流值、测试电阻值、测试时间值。
(6)如果设定的测试时间值不为零,测试仪计时到设定的时间值停止测试,则表明被测试合格。
(7)开路(开路报警按钮按下时)测试仪启动后,如果回路中的电流为0,那么测试仪提示开路报警,失败灯亮。
(8)电流过大报警
可调接地电阻测试仪在测试过程中,如果测试电流大于32.5A,则测试仪给出报警(32A机型)。
可调接地电阻测试仪在测试过程中,如果测试电流大于72A,则测试仪给出报警(70A机型)。
