　　赫兹电力为您讲解电缆故障测试高压信号发生器_高压信号发生器使用方法。

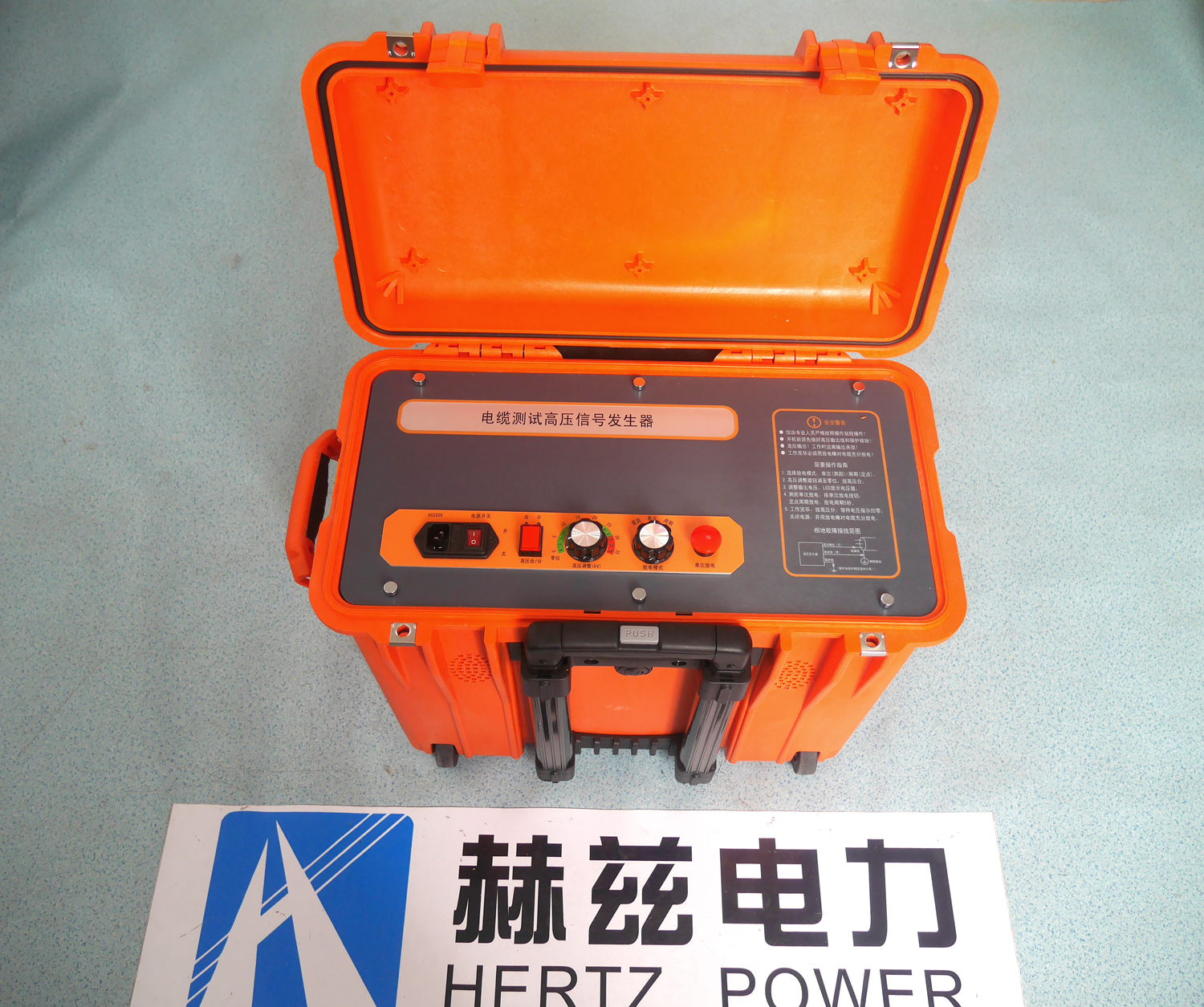

　　HZDL-GF电缆测试高压信号发生器 　　1.首先按照河北电缆故障测试高压信号发生器产品说明书所示安装整套设备。
　　2.根据测试目的选择接线方式，将高压输出接线钳和故障电缆连接，具体接线方式请参见配套电缆故障测距仪和电缆故障定点仪的使用说明书。
　　3.将调压调整旋钮旋到零位。接通AC220V电源线，打开电源开关，电源指示灯亮。
　　4.根据电缆的故障性质选择放电模式,电缆泄漏电流很小的闪络性故障测距时选择直流，其他故障测距时选择单次，定点时选择周期。
　　5.再次检查接线和设备工作方式是否正确！
　　6.将电压调整旋钮调至零位，零位指示灯点亮，按高压合/分按钮，高压合指示灯点亮，表示高压输入电源已接通。
　　7.根据电缆的耐压水平，调节高压调整旋钮，使高压指示达到规定的电压。电压调整旋钮离开零位后，零位指示灯熄灭。
　　8.选择放电模式：一般单次放电方式是为电缆故障测距设置的，只有按一下单次放电按钮才进行一次放电；周期放电方式是为故障定点设置的，放电周期约为5秒。
　　9.进行测距或精确定点时,可根据放电时电压指示变化大小判断故障点是否击穿。当设备对电缆进行一次高压冲击时，若高压指示变化较大，说明故障点已经被击穿；若高压指示变化较小，说明故障点没有击穿。故障点没有击穿时，不能进行故障测距和故障定点，需要进一步调高输出电压。
　　10.工作完毕后，按高压合/分按钮，高压分指示灯亮，设备自动将内部的高压储能电容存储的电荷放掉，之后再关闭电源开关，再用放电棒高对压输出端放电。强烈建议在关闭电源开关之前，将高压调整按钮恢复零位！
　　11.放电完毕后，待高压指示的指示为零，确保高压信号发生器不带电后，拆除接线，将线缆等收入附件包，以便下次使用。
