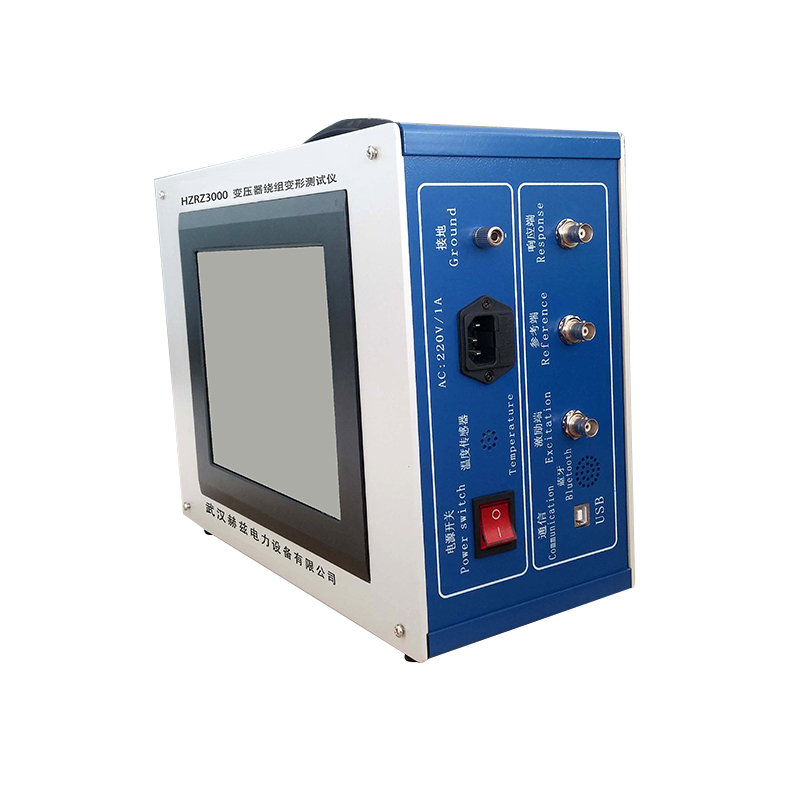

变压器绕组变形测试仪简介和选型

　　用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况，通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

　　(一)产品优点

　　1、采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。

　　2、测量速度快，对单个绕组测量时间2分钟以内，频率精度高，精度高于0.005% ，数字化频率合成，频率稳定性更高。

　　3、可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。

　　4、软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。

　　5、软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。

　　(二)产品选型

　　对于35kV及以下电压等级变压器，一般建议采用低电压短路阻抗法(客户不问，此条可以不说);对于110(66)kV 及以上一般建议选择频响法;

　　一般升资质主推HZRZ2000频响法，有些单位需要使用频响法阻抗法一体机，如果客户不想要HZRZ5000频响法阻抗法一体机，也可以选择单独的低压短路阻抗测试仪+一台频响法绕组变形测试仪。
