500kV安全工器具成套测试设备

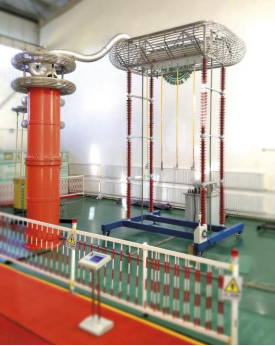

　　一、HZYG绝缘杆立式耐压测试平台 　　本高压试验平台主要用于500kV及以下绝缘杆等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放试验变压器，升压器，金属保护电阻等升压设备，和高压试验支架组成。绝缘杆耐压支架采用绝缘门式结构，门架中间安装有吊装小车，可以将绝缘杆吊起进行耐压试验。
　　功能特点
　　1)门架有效高度6.5米，可以进行整根绝缘杆测试。
　　2)门架采用2组4只支柱绝缘子支撑，侧向采用钢板金具连接形成整体。
　　3)两侧支柱绝缘子中部具有绝缘轨道，起重小车可在上面滑动。
　　4)顶部具有均压罩，减小局部放电。
　　5)起重小车载有电池组，钢丝吊索不与下部连接，采用遥控操作，保证高压的良好绝缘性。
　　6)起重小车上具有8个工位，一次可以悬挂8只绝缘杆，每个工位均可测量泄漏电流，通过红外通讯，将测试数据传递到试验台，试验台可以实时显示8路泄漏电流及电池电量。
　　7)起重小车移动到下侧，设备可以进行充电。
　　8)绝缘杆下部采用专用不锈钢测试夹，与地连接同时进行泄漏电流的测量。
　　技术参数
　　1)额定电压：600kV
　　2)工位数：8-14
　　3)泄漏电流量程：5mA
　　4)泄漏电流测量精度：1%
　　5)有效高度：6.5米
