高压开关综合测试仪传感器的安装-赫兹电力

发布时间:2023-08-08 09:02:13人气:

  高压开关综合测试仪配备三种测速传感器,分别在不同情况下使用。

  三种传感器通过一根传感器信号线,连接到仪器的“速度传感器”插座上。

  1、通用测速传感器(加速度传感器)传统的测速传感器通常用滑线电阻器或光电传感器(分光栅和光电编码器两种),这几种都由运动和静止两部分组成。测速时,分别安装于开关的运动部件(动触头或提升杆)和静止部件(将座或开关基座)上,而且配合要好。

  这样,针对不同的开关就需要制作很多不同的安装支架,现场安装和拆卸都很困难。赫兹电力经过多年的研究,将加速度技术运用于开关测速中,解决了开关现场测速传感器安装难、配合难、测试难的技术难题,通用传感器现场安装方便、简单、易于操作。

  注意:将通用传感器直接紧固安装于开关的提升杆上或水平连轩上,或其它传动杆上。

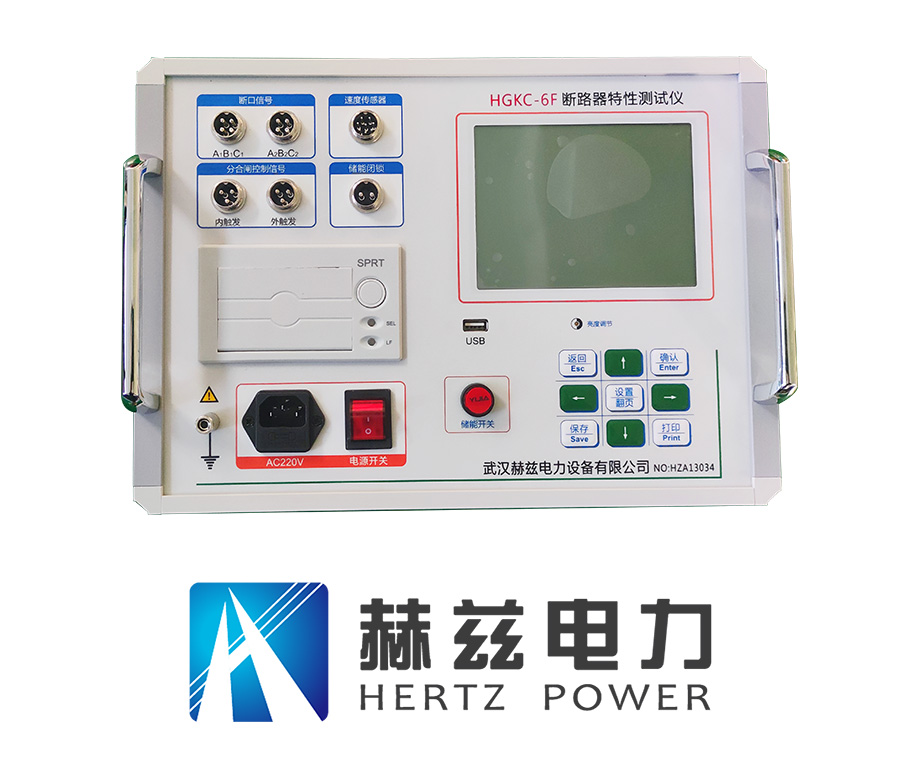

  断路器特性测试仪

  2、安装注意

  1:通用传感器的插座方向与动轩的运动方向一致,尽量保持与动轩平行,如果装成歪斜可能造成测量数据不准。

  2:通用传感器安装应该根据动杆粗细不同选用,相应半径的卡件使传感器很牢固的卡在动杆上,不能晃动。开关动作时,传感器应紧承受动杆一起运动,不可与动杆之间有相对晃动,否则可致测试数据不准。

  3:通用传感器安装于开关动杆上,开关动作时传感器上下左右应留有一定的位置空间,不致使传感器在运动过程中与周围开关部件相碰,造成损坏。
