串联谐振常见故障原因及排除方法-赫兹电力

发布时间:2023-08-11 08:52:33人气:

  一、串联谐振通用注意事项

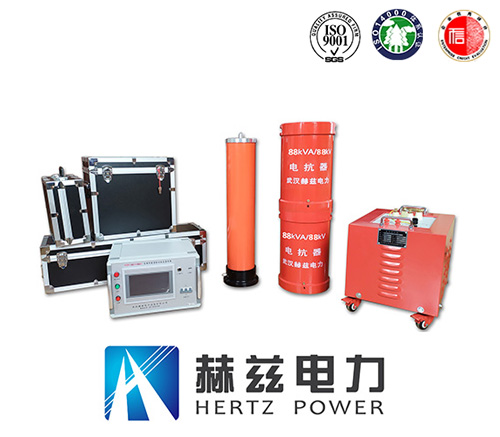

  变频串联谐振试验装置



  1.应由高压试验人员使用,使用前应仔细阅读使用说明书,并经反复操作训练。

  2.操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

  3.为了保证试验的安全正确,除必须熟悉本产品说明书外,还必须严格按国家有关标准和规程进行试验操作。

  4.各联接线不能接错,否则可导致试验装置损坏

  5.本装置使用时,输出的是高电压或***电压,必须可靠接地,注意操作安全。

  二、串联谐振常见故障原因及排除方法

  1.风扇不能启动:

  a、急停、故障保护、失谐保护后,没有按“故障复位”;

  b、内部温度过高,功率元件热保护;

  排除方法:关断仪器电源,将仪器静置30分钟左右,重新开启电源,按仪器面板上的“复位”键,再启动仪器。

  如果依然不能启动风扇,请和厂家联系,不可拆卸仪器!

  2.自动调谐不能完成,找不到谐振点:

  现象:调谐曲线完全是一条直线,调谐完成后仪器提示没有谐振点

  原因:回路接地不好,试验回路接线错误,装置某一仪器开路

  串联谐振排除方法:

  a、检查接地装置可靠,接地连接线是否有断开点;

  b、检查励磁变压器的高低压线圈的通断;

  c、检查每一只电抗器的通断;

  d、检查分压器的信号线的通断;

  e、检查分压器的高低压电容臂的通断;

  f、装置自身升压时没有谐振点,还需要检查补偿电容器的通断;

  如果所有部件正常,依然没有谐振点,请和厂家联系,不可拆卸仪器!

  3.不能升压到试验电压

  现象:

  a、调谐曲线是一条曲线,有较低的尖峰;

  b、试验时一次电压较高,高压却较低,甚至在没有升到试验电压时,一次电压已经到达额定电压,回路自动降压;

  原因:

  a、电抗器与试品电容量不匹配,没有准确找到谐振点;

  b、试品损耗较高,系统Q值太低;

  c、励磁变压器高压输出电压较低;

  d、高压连接线过长或没有采用高压放晕线

  串联谐振排除方法:

  a、将补偿电容器并接入试验回路,加大回路电容量;

  b、尽可能将多只电抗器串联,提高回路电感量;

  c、提高励磁变压器的输出电压;

  d、干燥处理被试品,提高被试品的绝缘强度,减少回路的有功损耗;

  e、一般在设备较高电压输出时,采用高压放晕线,或将普通高压输出线改为较短的连线,一般不超过5米。
