  油浸式试验变压器之耐压试验步骤

  在试验中应严格按照下列步骤进行操作,这样才能保证试验结果的正确判断和测试过程的安全保障。

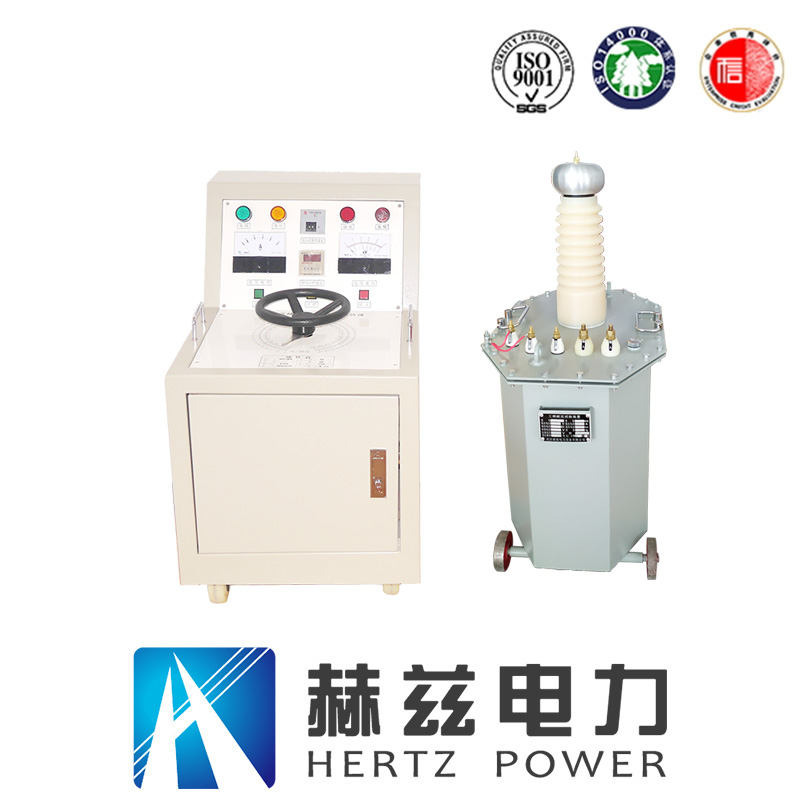

  YDJ系列油浸式试验变压器

  1.将试验设备的测试夹分别接在规定测试的部分(变压器绕组、屏蔽、铁心、框架等互相隔离的两个或更多的零件上)。

  2.检查试验设备是否置于试验所需的电压挡位,其整定泄漏电流值是否符合要求。

  3.将试验设备的高压输出端短路,通电检查过电流继电器是否动作,或是否发出击穿信号。

  4.检查试验环境有无不安全因素存在。若没有,则将耐压设备开机预热5min。

  5.操作试验设备升压。升压初始,慢慢升至规定值的一半(应避免跳跃),然后迅速增加至规定电压值(整个升压过程大约在10s),历时1min,在此期间不允许有连续飞弧和击穿现象发生,然后将电压慢慢退到零位,切断电源,试验完毕。

  切记,不可采用突然断电方法,以免瞬时失压引起的振荡过电压而将变压器击穿。

  油浸式试验变压器试验结果的判断方法

  如果在试验过程中发生电压下降或发生击穿信号,这时不要轻易判断变压器击穿。应继续进一步测试,做进一步的证实:

  1.若绝缘电阻没有太大变化,或二次升压后可持续1min无击穿动作,则认为次击穿是空气间隙击穿,我们通常称为飞弧。外加电压消失后,击穿间隙立即自行复原,变压器的绝缘电阻不会发生变化,变压器的绝缘性能没有发生变化,不能判定为不合格。

  2.用兆欧表测其绝缘电阻,若绝缘电阻为零或接近于零,则判为击穿;或进行二次升压试验,电压逐步施加,若是击穿,在电压加到一定值时,可观察到击穿点附近出现连续的火花放电或发热冒烟,则判为击穿。若第二次施压,电压上升了又下降,电流表的指针摆动剧烈,则判为飞弧不合格。
