进行断路器回路电阻试验的意义与操作步骤及注意事项-赫兹电力
发布时间:2023-08-26 08:56:12人气:
进行断路器回路电阻试验的意义与操作步骤及注意事项
一、试验目的和意义
断路器回路电阻也叫接触电阻,断路器在长期运行中,可能因为触头表面氧化,动、静触头接触压力下降,开断较大短路电流时触头烧坏等原因导致接触电阻过大,从而影响断路器的导电性能。因此需要测试断路器回路电阻来判断其导电性能的好坏,且国标规定必须使用100A以上直流电流进行测试。

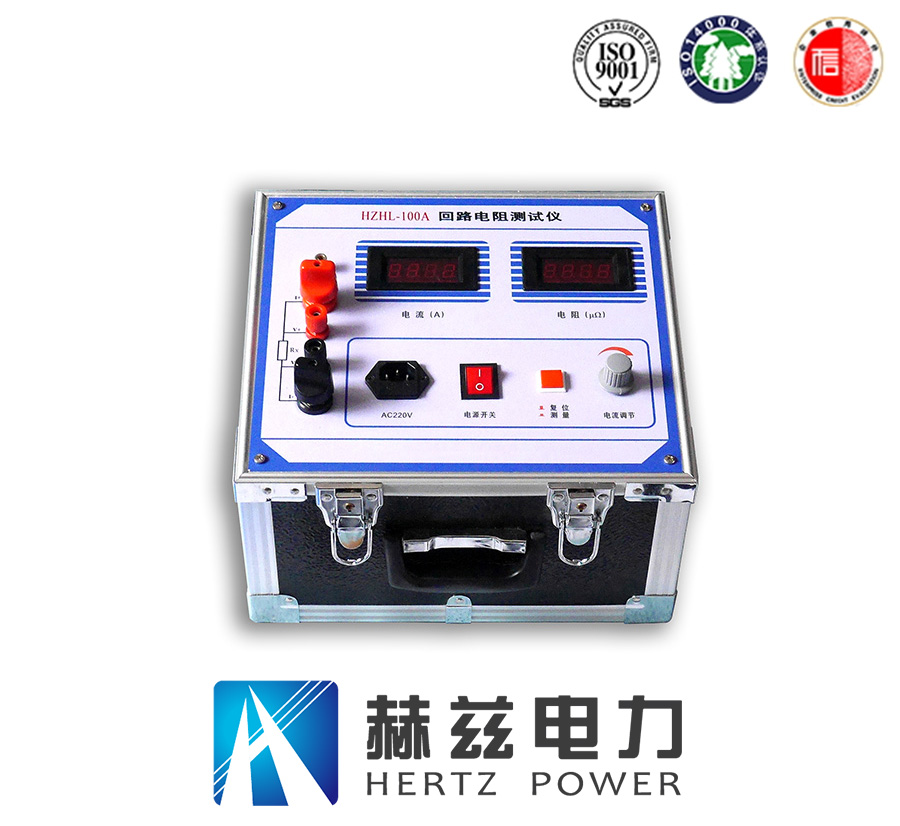

HZHL-100A智能回路电阻测试仪
二、试验步骤
1、将断路器手车推出,手动将断路器合闸,使用测试线将仪器U+、I+端子连接到断路器A相上端,U-、I-端子连接到断路器A相下端。
2、打开仪器电源开关,选择合适的测试电流(100A或200A),按确认键开始测试,数秒即可测出回路电阻值,按返回键停止测试。
3、按同样的步骤测量其他两相的回路电阻。
三、注意事项
1、断路器回路电阻一般在几十微欧到几百微欧不等,不高于产品技术要求值即可。
2、测试线与被测点要接触良好,且电压测试线夹子应在电流测试线夹子内侧。
3、对于无法摇出的固定式断路器,也可以测试开关柜的导电回路电阻,即母排到出线(或进线)这一段的电阻。
