  (一)低压脉冲法

  适用范围:低阻短路故障(绝缘故障电阻小于几百欧的故障)、开路故障。据统计,这类故障约占电缆故障的10%。低压脉冲法还可用于测量电缆的长度、电磁波在电缆中的传播速度,也可用于区分电缆的中间头、T型接头与终端头等。关于波速度,低压脉冲测试原理的测试公式L=Vo△t/2中的V就是电磁波在电缆中传播的速度,我们简称为波速度。理论分析表明,波速度与电缆的绝缘介质有关,与电缆芯线的线径及芯线的材料无关,只要电缆的绝缘介质一样,波速度就一样。现在大部分电缆都是胶联聚乙烯或油浸纸电缆,它们的参考数据是:胶联聚乙烯电缆的波速是170~172m/us、油浸纸电缆的波速为160 m/us。

  低压脉冲反射波形比较法,在实际测量时,电缆结构可能比较复杂,存在着接头点、分支点或低阻故障点等;特别是低阻故障点的电阻相对较大时反射波形相对比较平滑,其大小可能还不如接头反射,更使得脉冲反射波形不太容易理解,波形起始点不好标定。对于这种情况我们可以用低压脉冲比较测量法测试。

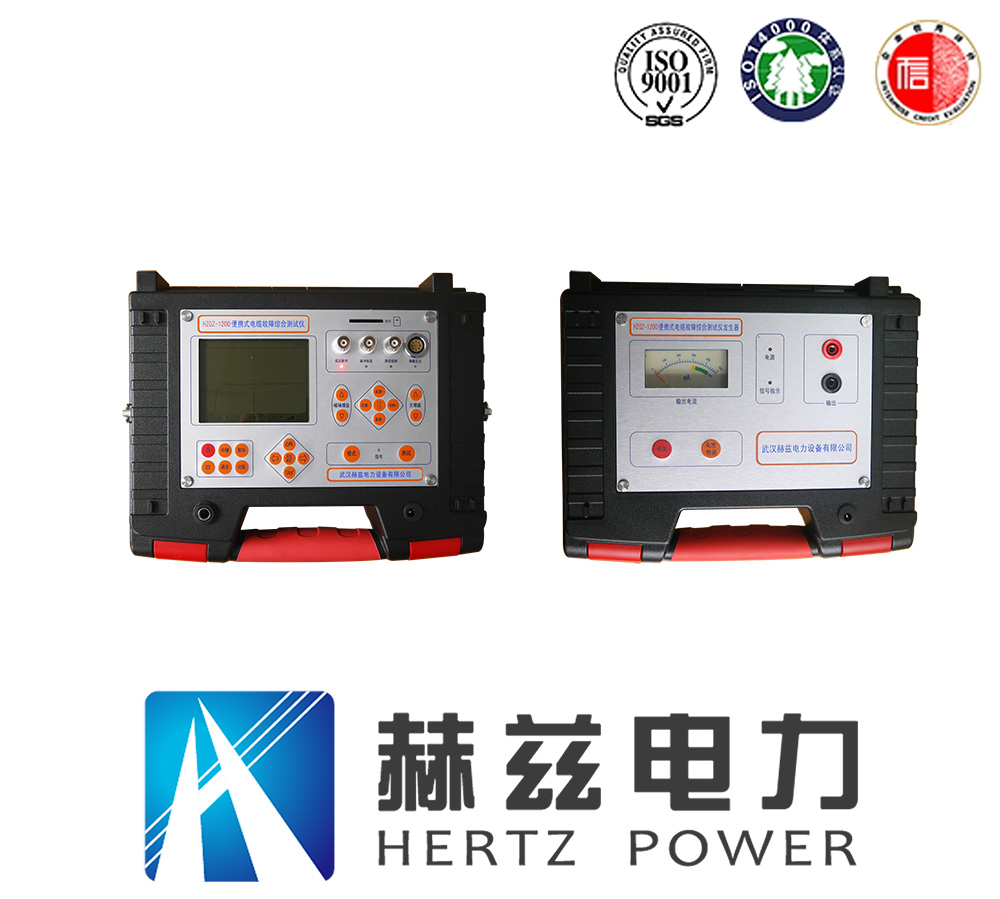

  电缆故障测试仪



  (二)脉冲电流法

  将电缆故障点用高电压击穿,用仪器采集并记录下故障点击穿产生的电流行波信号,通过分析判断电流行波信号在测量端与故障点往返一趟的时间来计算故障距离。脉冲电流法采用线性电流耦合器采集电缆中的电流行波信号。

  1、脉冲电流——直流闪络测试法。适用于闪络型故障的测试。给故障电缆施加直流高电压信号,使故障点击穿,根据故障点放电脉冲在测量端及故障点往返一趟的时间计算故障距离。

  2、脉冲电流——冲击闪络测试法。高阻故障如果使用直闪法测试,电压会大量泄到发生器的内阻上,容易损害高压发生器;同时加到电缆上的电压很小,不利于故障点的击穿。对于高阻故障,需要使用冲闪法,在给脉冲电容充电后再加到故障上去,脉冲高电压使故障点击穿放电。“脉冲电流冲闪法”测量原理,由“高压脉冲产生器”产生一高压脉冲加到被测电缆的故障相,故障点在高压的作用下发生瞬间闪络放电,电火花使得故障点变为短路故障,并维持几us-几百ms时间,在故障点和测量端间同时自动产生来回反射波形。通过测量相邻两次来回反射波形的时间T,并通过公式S=VT/2计算出故障点到测量端的距离。

  (三)二次脉冲法

  二次脉冲测距方法在高压信号发生器和二次脉冲信号耦合器的配合下,可用来测量电力电缆的高阻和闪络性故障的距离,波形更简单,容易识别。二次脉冲测距方法结合低压脉冲法的波形简单与脉冲电流法可以测量高阻故障的优点,用高压脉冲击穿故障,并用稳弧器延长故障电弧,持续时间故障电弧持续时间内,向故障点发射低压脉冲,获得脉冲反射波形,称为电弧脉冲反射波形。将电弧脉冲反射波形与电缆不带电(故障点不击穿波形比较),波形上开始有明显差异的点即故障点。
