  变频串联谐振的总电阻怎么计算

  在串联电路中,变频串联谐振的总电阻电路的品质因数Q有两种测量方法,一是根据公式Q=UL/U0=Uc/U0测定,Uc与UL分别为谐振时电容器C与电感线圈L上的电压;另一种方法是通过测量谐振曲线的通频带宽度△f=f2-f1,再根据Q=f0/(f 2-f1)求出Q值。

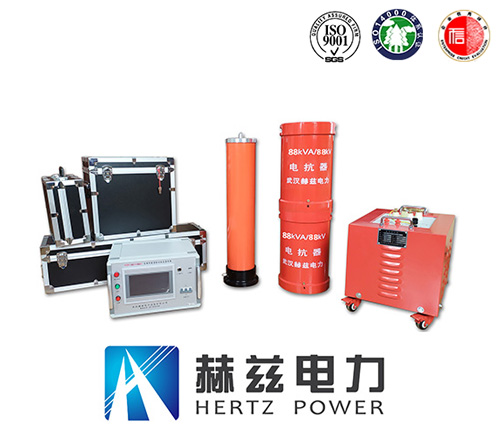

  变频串联谐振试验装置



  式中f0为谐振频率,f2与f1是失谐时,亦即输出电压的幅度下降到最大值的1/√2(=0。707)倍时的上、下频率点。Q值越大,曲线越尖锐,通频带越窄,电路的选择性越好。在恒压源供电时,电路的品质因数、选择性与通频带只决定于电路本身的参数,与信号源无关。

  变频串联谐振就是指作为激励电压源以某一频率加到由串联谐振电阻,电容,电感串联的电路(任何实际电路都可以等效为这种戴维南电路模型)两端时,总的感抗为零,此时的激励源相当于直接加在电阻上,用此时的感抗或容抗与电路中的电阻相比,串联谐振的总电阻其比值就是品质因数了。

  但是品质因数不可以小于零、如果小于零则电路会出现自激震荡。
