  电缆识别仪测试准备

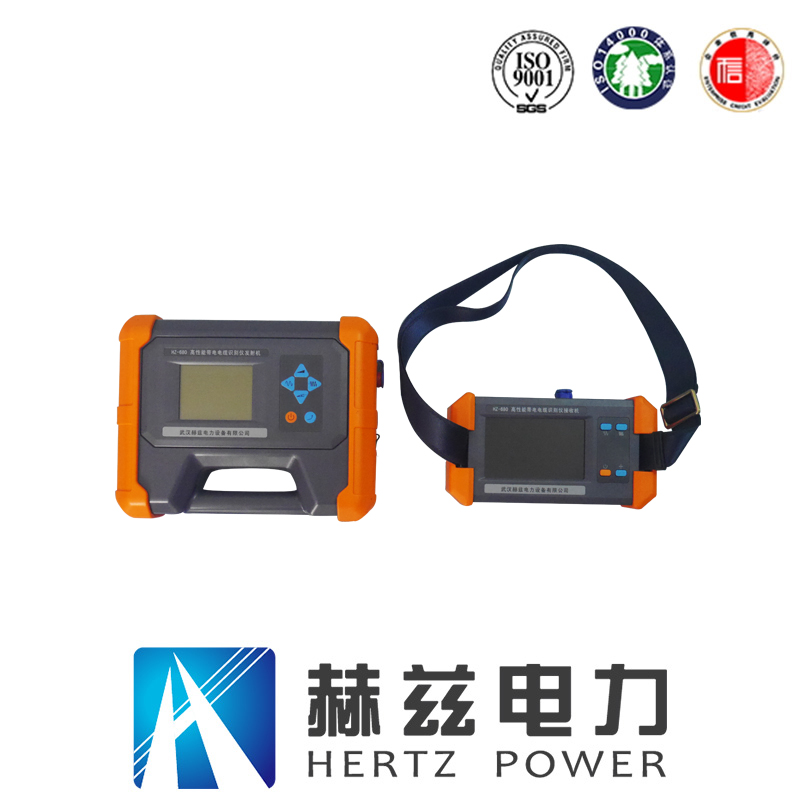

  电缆识别仪是用于将某一特定电缆从一束电缆中识别出来的专用仪器。带电电缆识别仪是一小型化手提式,紧凑型仪器,装在铝合金箱内,由一个信号发生器,一个带传感器的接收机及连线构成。

  带电电缆识别仪

  电缆识别仪准备测试:

  主机准备

  连接:

  1.在进行测试工作之前,将被测电缆断电,其周围环境应处于安全状态。

  2.发生器与被测电缆相连,红色夹子与被识别电缆的一根芯线或几根芯线連到一起。将黑色夹子与地钉相連。

  3.将电缆远端的芯线与地钉相連。

  4.将电缆两端的铠装与地线断开。

  5.将电源线插入电源插座。

  开机:

  1.打开主机电源开关,对主机供电。

  2.主机开始间断向电缆发出脉动直流信号,输出脉动电流信号为30A左右。

  3.接收机准备

  4.缓慢调节灵敏度旋钮,使电表开始指示。

  5.注意传感器插入电缆的方向及接收机表头摆动幅度的大小。
