  带电电缆识别仪,又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪,是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆,避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的,必须保证电缆两端的双重编号准确无误,本仪器设计采用了PSK技术,结合精准算法。无论现场工作人员的记忆多么可靠,都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能,由发射机、发射电流钳、接收机、接收柔性电流钳等组成,带电电缆识别时,可以在发射端预先标定10条电缆,再到远端接收识别,大大节省工程人员往返操作时间,提高工作效率。

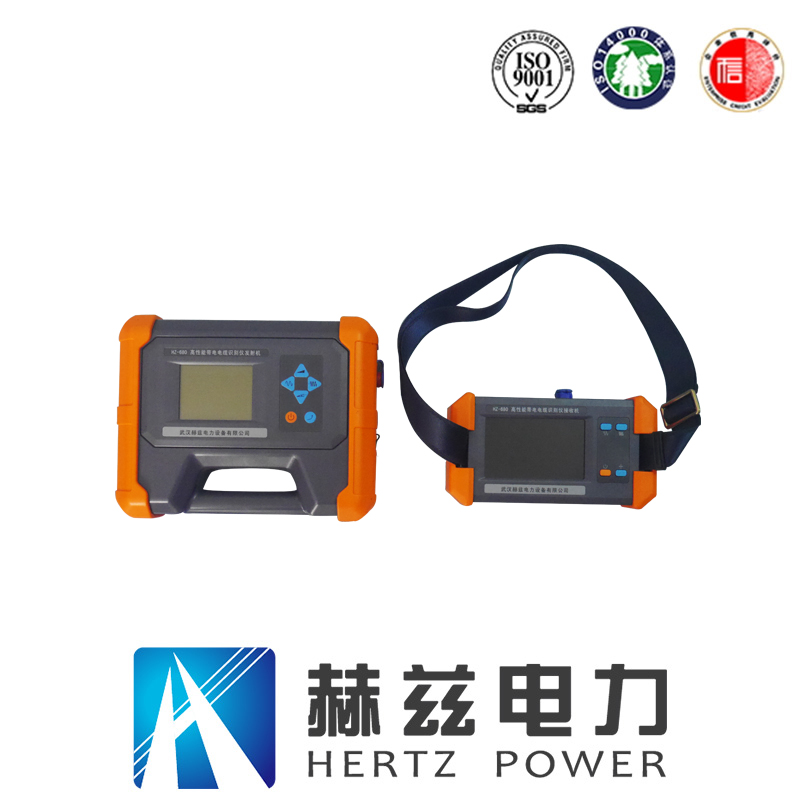

  带电电缆识别仪



  发射机:带电电缆识别、停电电缆识别时发射信号给目标电缆,内置大功能率可充锂电池,自动阻抗匹配,全自动保护。发射机采用一体化专用工具箱式设计,用聚丙烯塑胶作为原料,添加新型复合填充料一次注塑成形,密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越,其箱体能承受约200kg的压力,主机超大LCD实时显示剩余电池电量,白色背光、发射信号动态指示,一目了然。

  发射钳:带电电缆识别时,发射钳将发射机发出的信号耦合到目标电缆上,钳口尺寸Φ125mm,发射钳具有方向性,发射信号从发射钳上箭头指示方向流入。

  带电识别时:采用卡钳耦合输出脉冲电流,发射四种频率:625Hz、1562Hz、2500Hz、10kHz,通过发射钳耦合到目标电缆上(目标电缆为三芯带铠电缆),给电缆线芯注入复合脉冲电流信号,该脉冲电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测和识别;因脉冲电流有方向性,所以检测也具有方向性。

  停电识别时:采用直连输出脉冲电流,给电缆线芯注入脉冲编码电流信号,该电流在目标电缆周围产生电磁场,供接收机和柔性电流钳检测、解码、识别;因电流有方向性,所以检测也具有方向性。

  接收机:为手持设备,3.5寸彩色液晶屏,内置高速微处理器,结合精准算法,对发射机的脉冲编码电流信号进行识别并解码,带电识别时具有发射信号标定功能,同时可以标定10条电缆,显示信号强度和检测结果,精美直观;彩色刻度条动态显示,一目了然,电缆识别成功打√,非目标电缆打×,能快速自动识别目标电缆。同时可测试电压量程为AC 0.00V~600V(50Hz/60Hz),可测交流电流量程为AC 0.00A~5000A(50Hz/60Hz),可测电流频率45Hz~70Hz。

  柔性电流钳:为洛氏线圈,具有极佳的瞬态跟踪能力,能快速识别发射机产生的脉冲编码电流,适用于粗电缆或形状不规则的导体。其钳口内径为约200mm,可钳Φ200mm以下的电缆,不必断开被测线路,非接触测量,安全快速。
