　　管线探测仪故障测试原理

　　管线探测仪测试原理是由发射机产生电磁信号，通过不同的发射连接方式将信号传送到地下被测电缆上，电缆感应到电磁信号后，在电缆上产生感应电流，感应电流沿着电缆向远处传播，在电流的传播过程中，通过该电缆向地面辐射出电磁波，这样当管线定位仪接收机在地面探测时，就会在电缆上方的地面上接收到电磁波信号，通过接收到的信号强弱变化来判别电缆的位置、走向和故障电缆管线探测仪测试原理。

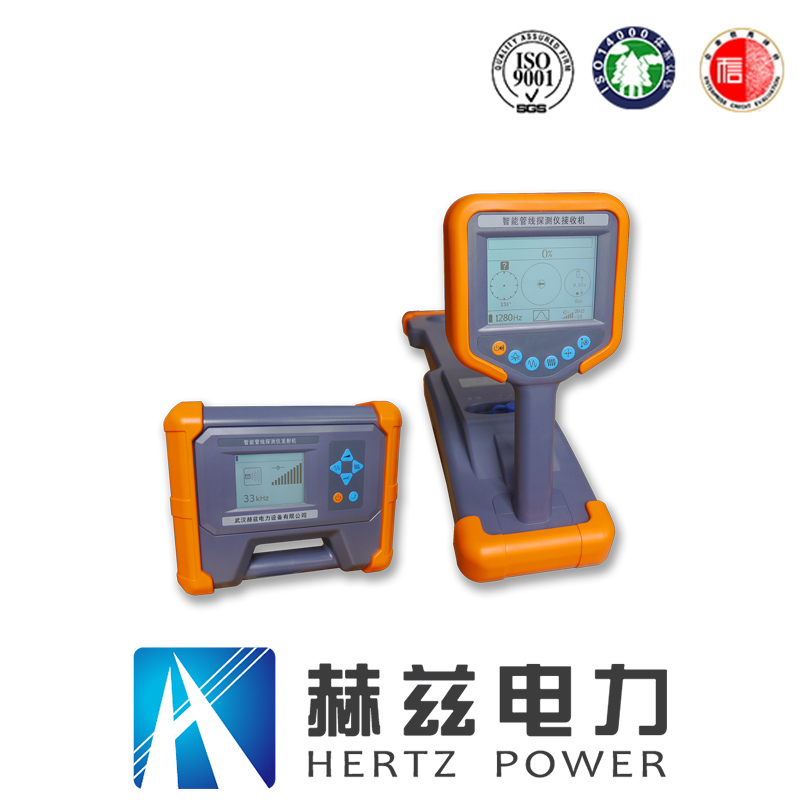

　　HZGX-III电缆管线探测仪

　　实际测试是：操作者(人)在一定的环境(现场)下，把发射机、接收机、选配件及金属管线(被测目标)按一定的原理理论，用特定的测试方法结合起来从发送信号到检测信号再得出结论的系统测试过程。在这个过程中不论哪个环节使用配合不当，都可能造成测试的失败。也就是说(实际测试是)在人员+管线探测仪+被测目标+所测试现场因素的测试系统，操作管线探测仪只是一个重要环节，对金属管线结构、供电方式、接线情况及敷设环境等因素的了解一样重要，了解的情况越多越有利于测试的结果。在此不做介绍本套管线探测仪的各项测试过程(如有需要可以联系客服提供资料)。

　　发射机原理：

　　接好线后按下电源开关，发射机按下确定键开始工作，自动检测环路阻抗，保证工作在最·佳匹配输出状态，当液晶右下角图标开始旋转标示发射机输出信号，表明发射机正稳定工作，此时观察环路阻抗值，一般在1Ω-3KΩ为合适,如果超过3KΩ以上，说明阻抗过大，线路中的信号很弱，应

　　从以下三方面来调整改善。

　　第一、改善接地极的接地条件，加湿或改接系统地。

　　第二、把金属管线所施加信号的相在另一端接地。

　　第三、调整频率，将开机时的低频改成高频(注：直连法测金属管线时高频足以满足测试)

　　接收机原理

　　以当前接收到的信号强度为基准(三位数字值)以该点位轴心转动接收机，接收到的信号会随转动而减弱，当减到最弱时，机头的指向与金属管线在该点的走向成90°角。继续转动接收机，接收到的信号有又会随转动而增强，当增强到与基准值相同时，机头的指向就是金属管线的路径方向，沿着机头指向跟踪着最强信号向前走，就探测出了金属管线的准确路径，这个过程就是信号的跟踪，同时也就探测出了路径。

　　电缆管线探测仪测试故障点定位原理

　　电缆的敷设方式是多样的，有直埋土壤中的，有穿管的，有敷设在沟道中的，不论哪种敷设方式对测试路径，侧埋深都不受影响，用同样的方式即可完成，但是对测故障和故障点定位原理就不同了，不但受埋设方式的影响，而且也受电缆电压等级的影响，一般情况下，10kv及以上电压等级电缆不提倡用管线探测仪测试故障，而500v电压等级电缆应优先考虑管线探测仪测试故障。值得一提的是，利用电缆管线探测仪解决500v电压等级的直埋电缆，地埋线及路灯线路故障是最·佳选择。
