变频串联谐振设备试验时操作人员需要注意的事项-赫兹电力

发布时间:2023-10-12 11:05:21人气:

  变频串联谐振设备试验时操作人员需要注意的事项,变频串联谐振设备在测试过程中,被试品的电容和电抗器的电感组成了串联谐振连接模式。电容分压器并联在被试品上,用于测量被试上的谐振电压和监测过电压保护信号。变频电源输出由励磁变压器耦合到串联谐振电路,提供变频谐振的励磁功率。友情提示:在现场使用时,测试人员应注意以下几个方面:

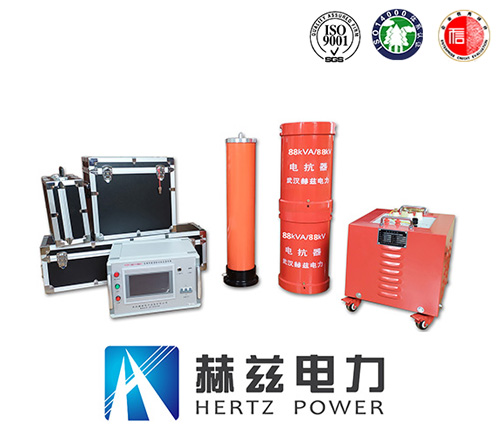

  变频串联谐振试验装置

  1、变频串联谐振式电压测试装置应由高压测试人员使用。使用前,应仔细阅读产品说明书,并重复培训。

  2、应在现场使用不少于2名操作人员。使用时应严格遵守机组高压试验的安全操作规程。

  3、为了保证测试的安全性和正确性,除了熟悉本产品规范外,测试操作还必须严格按照国家有关标准和规定进行。

  4、连接线不能与故障连接,否则会损坏测试装置。

  5、在现场使用时,输出电压为高电压或超高电压。仪表标注的接地位置必须可靠接地,注意操作安全。

  变频串联谐振耐压试验装置一般情况下常见故障原因及排除方法:

  一、出现风扇不能启动故障及可能原因:紧急停止、故障保护和失谐保护后,不存在“故障复位”;内部温度过高,功率元件的热防护;风扇不能启动故障的排除方法:

  1、关闭仪器电源,保持仪器30分钟左右,重新启动电源,按下仪表板上的“复位”按钮,重新启动仪器。

  2、如果风扇仍无法启动,请与供应商联系,不要拆下仪器!

  二、自动调谐不能完成,找不到谐振点原因:测试电路接线错误,装置的一部分是开路,电路接地不好;变频串联谐振耐压试验装置自动调谐不能完成,找不到谐振点排除方法:

  1、检查接地装置是否可靠,接地连接是否断开。

  2、检查励磁变压器高、低压线圈的开关;

  3、检查每一只电抗器的通断;

  4、检查电容器分配器信号线的开断情况,检查分压器内高、低压电容臂的开关情况;

  5、因为装置升压的时候并没有谐振点,所以需要检查补偿电容器的通断情况。

  三、如果所有部件都是正常的,仍然没有理由共振:电抗器与样品容量不匹配,谐振点不准确,样品损耗高,系统Q值过低,励磁变压器的高压输出电压低;找不到谐振点排除方法:

  1、补偿电容器与测试电路相连,以增加电路的电容。

  2、尽可能多地串联电抗器,提高回路的电感;

  3、提高励磁变压器的输出电压;

  4、干燥试样,提高绝缘强度,降低回路的有功功率损耗;
