如何使用微机继电保护测试仪-赫兹电力

发布时间:2023-10-13 09:30:35人气:

  如何使用微机继电保护测试仪?微机继电保护测试仪是武汉赫兹电力系统中保障电力安全运行重要的电力检测仪器。微机继电保护测试仪又称之为:微机继电保护校验仪,微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪。

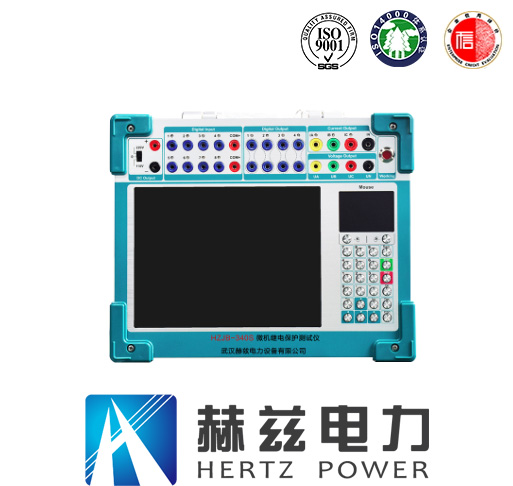

  微机继电保护测试仪

  微机继电保护测试仪的使用过程中大家通常只是按照使用说明书来使用或者购买时候没有进行系统的使用培训。这样一来遇到难以处理的问题总会不知所措,今天就赫兹电力小编一起来学习一下该测试仪器的具体使用方法吧!

  一、接线说明。

  微机继电保护测试仪的面板上的黄绿红黑接线端子是连接仪器的电压输出端,面板的背面有直流输出和电源连接,电源插孔旁边有一个接地插孔,方便测试者将设备进行接地。

  演示:

  接通仪器的电源后、开机。根据线圈的颜色不同,连接对应颜色的接线端子。比如,黑色线圈插入仪器电流输出黑色插孔,另一头连接继电器。其它颜色同样的方式按照对应的参数和颜色做好相应的接线操作。接着用万用表对接线进行测试是否接线成功。

  二、操作演示。

  根据自己接线端的电流相来调节电流幅值、幅值步长,单相测试不用设置相位,其它相位测试则需要调节相位,之后设定好相位步长。将试验类型调整至自己的试验类型(手动或自动)开始试验。试验中当听到“铃~”则将按钮旋转至“停”,然后得出测试动作时间。如果需要将测试时间增加,调整幅值步长即可。

  三、交流电压和交流电流的输出检测。

  拆除测试线用万用表检测电流电压的输出,将界面回到交流试验的参数设定界面,同样先设定电压幅值、幅值步长等参数,然后用万用表表头测试操作面板上的电压输出。随即将电流幅值、幅值步长等设定调整好,万用表打到交流档,用万用表表头插到面板的电流输出,旋转仪器面板上的按钮开始测试,观察万用表是否和仪器上的电流一致,完成测试。

  以上就是我们整个的赫兹电力微机继电保护测试仪的使用方法,结束后关闭电源开关、拆除电源线,做好相关安全措施。

  不管是购买还是租用任何仪器,认准具备售后服务支持的厂家才是好的。这样不用担心不会使用或者使用不当等等售后问题。
