电缆识别仪具体使用方法-赫兹电力

发布时间:2023-10-16 10:15:38人气:

  赫兹电力为您讲解电缆识别仪具体使用方法,赫兹电力生产的电缆故障测试仪一般是由电缆故障测距仪,电缆故障路径仪,电缆故障定点仪,高压信号发生器等组成的一套检测设备。

  电缆故障测试仪采用电磁感应方法对光缆电缆进行路由寻迹及埋深测试,采用电位差方法对光缆、电缆进行故障定位测试。适用于具有金属导体(线对、护层、屏蔽层)的各种光缆、电缆的路由、埋深及对地绝缘不良点的定位测试。电缆故障测试仪是邮电通信系统以及部队、铁路、矿山、油田、机场、航运等单位的线路故障专用测试仪。

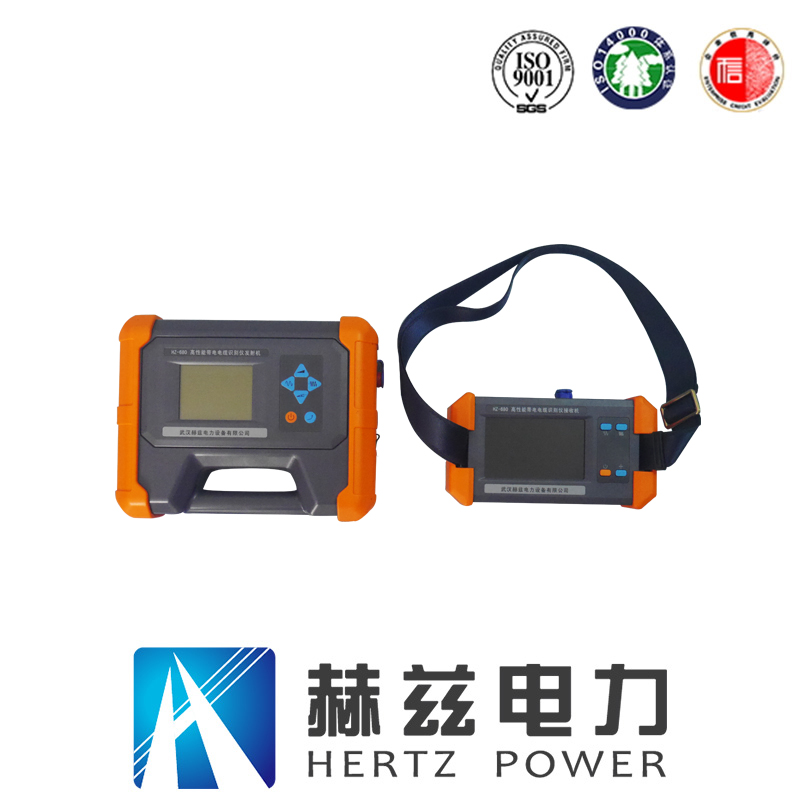

  电缆识别仪



  电缆识别仪使用方法:电缆识别仪使用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆高低阻、短路、开路、断线以及高阻泄漏和高阻闪路性故障。

  1.直连条件必须是停电电缆;至少知道电缆的一个端头,并将已知端头和系统分离包括解开零线和地线。

  2.信号施加此种方法下采用直连法施加信号;关闭发射机电源开关,将输出连接线插入发射机的输出线接口,红色夹子连接线芯,把地钎插入地中(若地面过硬,可浇上些水),黑色夹子夹在地钎上,并保证接触良好。地钎不要与其它线缆过近或跨过其它线缆。

  打开发射机电源开关,选择频率:发射机有四两种频率:低频、中频、高频、射频;频率选择后根据实际情况选择档位,发射机分为高档、中档、低档,一般情况下尽量选择比较低的档位,以节省电池的电量,选择完档位后仪器自动进行阻抗匹配,匹配完成后发射机显示稳定的当前的系统的故障阻抗,同时图标开始转动。

  注意:如果能将该电缆远端接地,则信号会更强,更方便识别。

  警告:决不能与带电电缆直接连接。在与电缆直接连接时一定要确定电缆已断电!!
