如何解决回路电阻测试仪现场测试的弊端-赫兹电力
发布时间:2023-10-18 08:58:30人气:
赫兹电力为您讲解如何解决回路电阻测试仪现场测试的弊端?回路电阻测试仪主要用于开关控制设备的接触电阻、回路电阻测量等,可在100A-600A电流的条件下测得接触电阻或者回路电阻,并直接显示,还可保存到仪器上,大组数为100组,保存的数据可通过RS232接口与上位机通讯,将数据上传至电脑保存或打印。

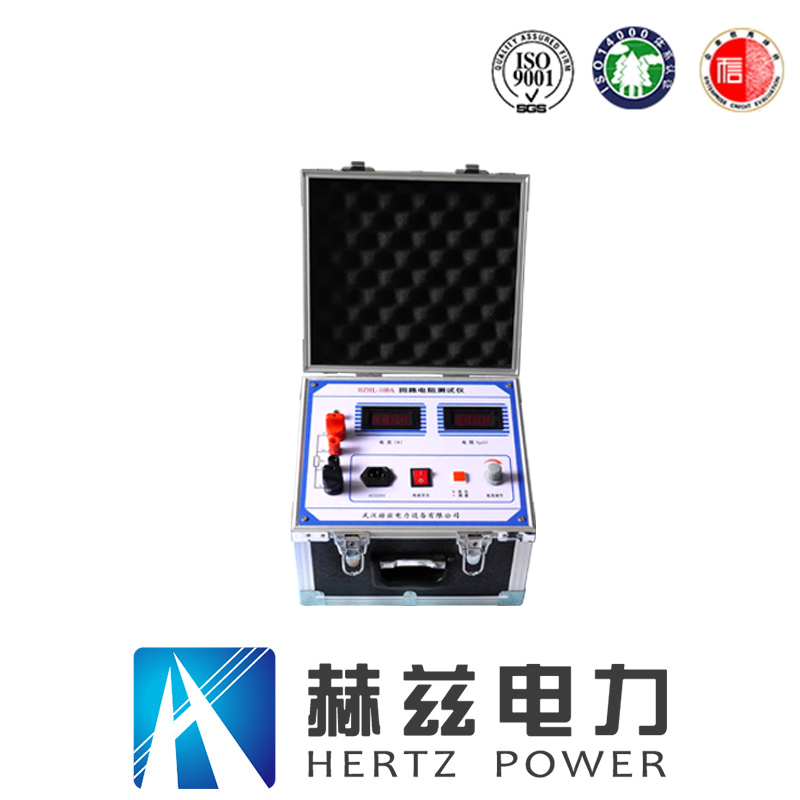

HZHL-100A回路电阻测试仪
按照常规设计原理设计的回路电阻测试仪在现场测试时发现,都普遍存在一个问题:当测试仪电压接线回路出现接触不良或开路时,测试仪还会显示一个数值,此时会出现以下几种情况:
1、回路电阻测试接入220V交流电源,风机无运转声,且按一下“测试开关”,电流表、微欧表无显示。
2、回路电阻测试按一下“测试开关”,电流表显示无电流,微欧表位显示“1”。
3、回路电阻测试测试电流正常,微欧值位显示“1”
针对以上问题,我们可以利用改进型四线制测量法解决。
根据对以上问题的分析,提出改进四线制测量法,采用电源技术,能长时间连续输出大电流,克服了脉冲式电源瞬间电流的弊端,可以有效的击穿开关触头氧化膜,解决目前传统回路电阻测试仪存在的问题。
通过大电流恒流源给试品加电测试,采集电压电流的数值,计算试品的电阻值。此时测出的数值一定是试品的真实的电阻值,杜绝了虚假数据的产生。即使现场有较强电场干扰,由于电压回路中的电阻很小,感应到电压测试端的电压为共模电压,本产品通过电容接地的方式将这个交流共模干扰降到很低,不会对测试精度产生影响。
