怎么确保油浸式变压器的安全使用-赫兹电力

发布时间:2023-10-20 09:14:08人气:

  1.油浸式变压器的生产应十分重视产品质量

  油浸式变压器油、绝缘纸张、纸板、木质绝缘件、绝缘漆等材料的选用,油箱缝的焊接,铁心、绕组套管等的加工组装等,每道工序、每个环节都应严把技术质量关,并要认真地进行出厂试验,一项不合格也不准出厂,确保每一台油浸式变压器都以合格产品出厂。

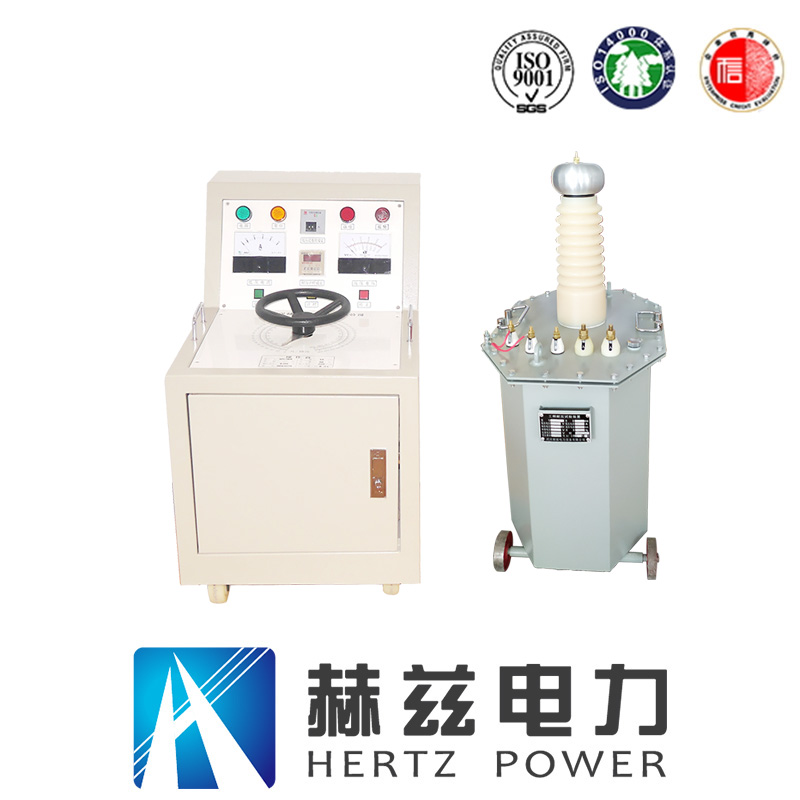

  YDJ系列油浸式试验变压器



  2.用户对油浸式变压器应作认真的技术验收

  检查油浸式变压器的铭牌,如初、次级电压、容量、联接组别等是否与需要的一致;检查其油标是否油位清晰可见,油面是否在与环境相符的油位线上,安全气道上作为泄压面的玻璃膜板是否完好,储油柜是否渗油,呼吸管上的吸湿剂或装在呼吸管下的吸湿器中吸湿物料是否失效,套管是否有裂纹及渗油现象,油箱是否漏油渗油;分接开关位置及接触状况如何,各引线接头是否良好,用兆欧表检测变压器铁心穿心螺栓和每相绕组对铁心以及各项绕组之间的绝缘电阻。

  3.油浸式变压器的安装

  (1)安装在室内的油浸式变压器,对油浸式变压器的设计和建造应考虑通风。

  (2)油浸式变压器的安装位置,应考虑便于查看表计(如油标、气体继电器、电接点温度计等)和取油样等操作。而且,要便于带电情况下检查储油柜和套管的油位。

  (3)小型油浸式变压器高压侧与低压侧熔断器、熔丝的选择应正确,安装到位牢固大中型油浸式变压器应正确选配继电保护装置,当油浸式变压器或负载侧线路发生短路时,能准确、迅速、有选择地切断故障线路。

  (4)检查油浸式变压器顶部装在储油柜和油箱盖之间的气体继电器是否处于正常状态,不正常应予以调整好。

  (5)油浸式变压器安装中接地装置的安装(埋设)与联接必须牢固可靠。容量100kVA以下的油浸式变压器接地电阻应不大于10Ω。

  4.防雷装置的安装

  避雷器的接地线应与油浸式变压器的低压中性点及油箱壁接地螺栓连在一起接地。对多雷地区3~10kVY/YO或Y/Y接地的配电油浸式变压器,为防止雷电波从低压侧侵入,宜在低压侧装一组型避雷器。低压侧中性点不接地时也应设阀型避雷器。

  5.配备必要的保护装置

  如过电流速断装置、电接点温度计等,以及测量准确、量程合适的电压表、电流表、功率表等,仪表切换开关应可靠。
