局部放电测试系统的原理-赫兹电力
发布时间:2023-10-24 09:08:19人气:
局部放电测试系统采用的检测方法是世界上目前Z广泛采用的直接法、电桥平衡法、电流脉冲法,其基本原理:试品产生一次局部放电时,试品Cx两端产生瞬时的电压变化ΔU,经过一耦合电容Ck耦合到检测阻抗Zm,回路中会产生一脉冲电流I,将此脉冲电流I经检测阻抗Zm产生的脉冲电压进行采样,放大和显示处理,就可以测定局部放电的视在放电量等参数。脉冲电流法主要利用局部放电信号频谱中的较低频部分,可避免无线电干扰。

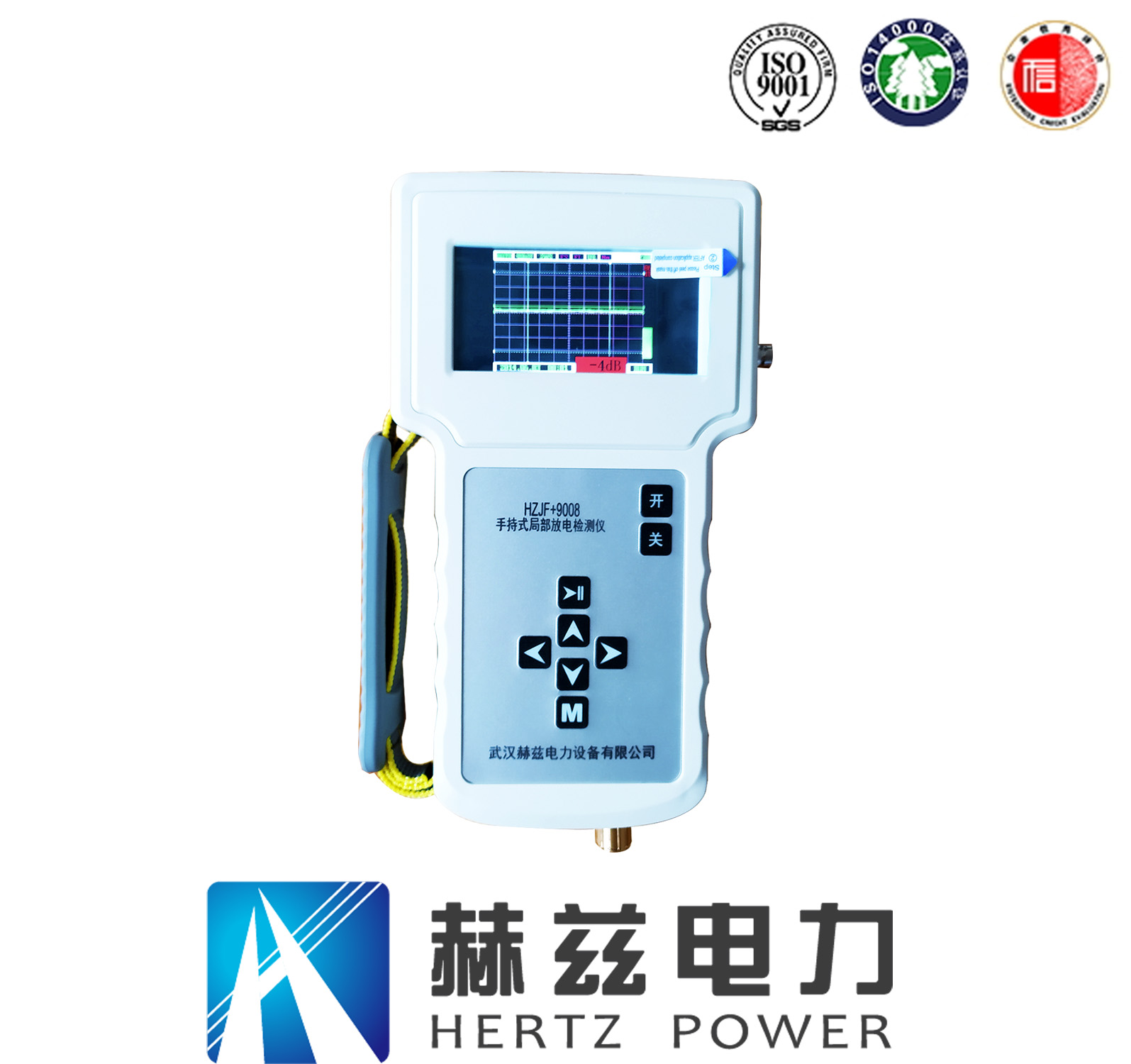

HZJF+9008局部放电巡检仪
局部放电测试系统配置RLC型检测阻抗,他测量局部放电产生的脉冲信号,并抑制实验电源的工频及其它低频干扰信号。
局部放电测试系统为脉冲峰值指示形式测试系统,具有计算机程控滤波、放大、采样、存储及显示等功能。数据采集与试验电压同步进行。能够用直接法、电桥平衡法、复率n、平均放电电流I、平方率D,可作各种图谱:q-n、q-ф、q-ф-t等,整套测量系统能检测出小于1000pC局部放电量的超声信号。其软件具备测试结果的统计评估和局部放电数据为基础的局部放电故障自动识别功能,自动生成报告;虚拟示波器有线性、椭圆2维、3维图形显示方式。
局部放电测试系统该装置适合GIS、电缆、110KV及以上电压等级的电力变压器、35KV及以上电压等级的电力互感器、套管、避雷器、耦合电容器等电力设备的局部放电试验。
