教你如何正确的使用高压核相仪--赫兹电力

发布时间:2023-11-16 14:19:23人气:

  教你如何正确的使用高压核相仪?高压核相仪是采用电力电子检测(检查并测试)技术和无线传输技术,操作控制安全可靠,使用方便,克服了有线核相器的诸多不好的地方,符合国家电力安全工器具质量监督检。高压核相仪与有线核相器相比,其主要优点是去掉了连接两个电网(电源)两端的引线,使用不受任何地形和设施构架的方式限制,提高了安全性。

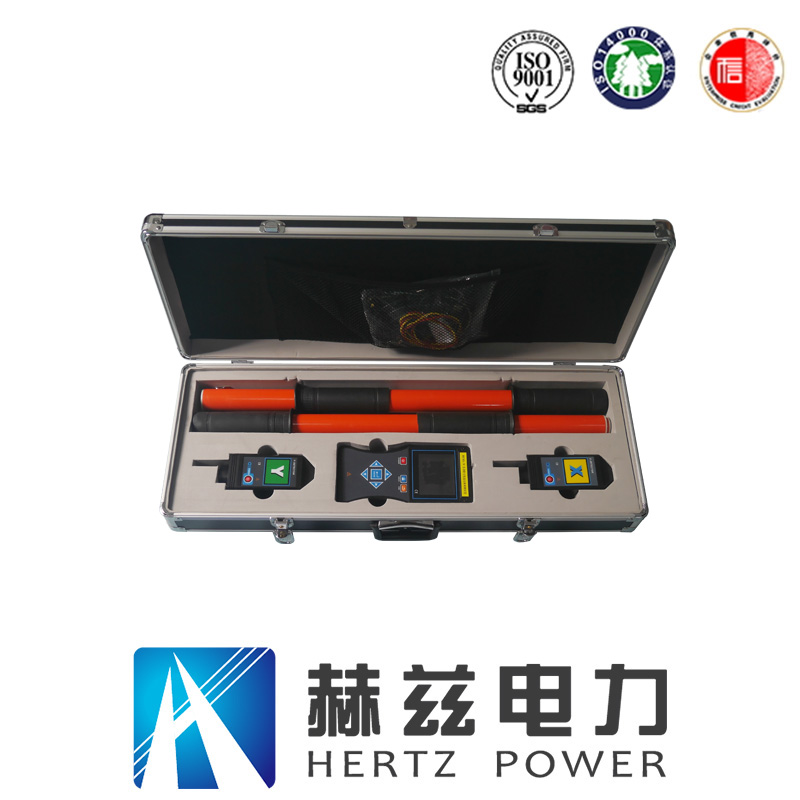

  HZHX-Y无线高压核相仪



  高压核相仪由两个检测发射装置和一个接收主机组成。两个检测发射装置可以判断线路是否带电,然后发出测量的相位、频率信号。接收主机接两个检测发射装置发回的信号,从而判断两线路是否同相,用于两条高压线路并网或环网核相。并且可以升级远程核相的功能。高压核相仪适合220V~220KV交流输电线路带电作业和二次侧带电作业,具有高压验电功能。

  高压核相仪的原理:

  1、发射器检测被测导线有无电压,发射器能作为一只验电器,对带电的导线将发出间断的声光指示。一旦验电完成(过5-10秒),发射器自动转入相位测量,发射器向接收器始终发射一种相位特性的无线电频率信号,在此情况下,线路同时也做天线使用,持续的灯光显示表明发射器即按此顺序正常工作。

  2、接收器仅有一个目的,即同相测量,同时发射器也在工作。为了:1)保证导线上有电压;2)接收从发射器来的无线电频率信号;3)将测得的相位与接收到的相位特性信号进行实时比较;4)同相时接收器会送出一持续的强光和声信号;异相时,接收器送出一弱光信号,它仅表明接收器所接触的那根导线有电压。

  高压核相仪使用方法:

  1.把表头垂直安装在三角架上。使表针指示接近或等于零,将连接线按相同色别接于测试杆与仪表中,并将接地线接地,保证核相仪接线正确、良好。

  2.将两杆分别接向相对应的两侧线路.当核相仪的仪表指示接近或为零时,则两相为同相;若核相仪的仪表指示较大时,则要多反复几次,确保准确无误后方能并列。

  3.核相仪作为验电器使用时,将其中一杆接向任何一根线,另一杆接地或接向另一相线,若高压核相仪的仪表指示较大时则线路有电,反之则无电。
