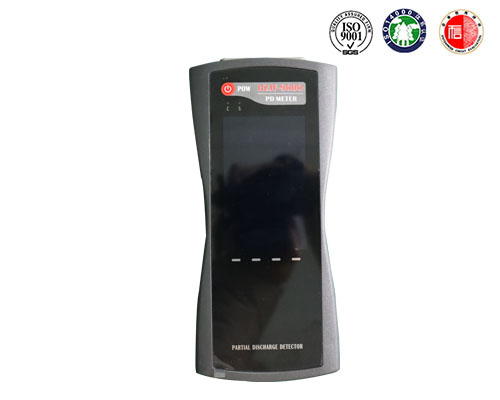

HZJF+9000局部放电测试仪

用途:广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测
  • 配置不同传感器实现几乎所有的高压电气设备的局部放电检测;
  • 提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;
  • 人性化的人机界面方便不同设备的数据管理;
  • 内置超声波传感器和暂态地电压(以下简称TEV)传感器,可外接变压器、GIS、架空线路、电缆等专用传感器;
  • 采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;
  • 测试带宽范围为30kHz ~ 2.0GHz,适用各种频段的检测原理;
提醒:凡购买本产品的用户享受免费技术指导,二个月包换软件升级,终生维修服务。
15342214292
产品介绍
选型支持!
15342214292
说明武汉赫兹电力设备有限公司承诺所售每一台「局部放电测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 局部放电测试仪整机均享受质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

局部放电测试仪简介   ----Product introduction

  HZJF+9000局部放电巡查仪可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度。

  局部放电强度检测:通过测量1个工频周期内的放电信号,根据放电脉冲序列中最大值(dB)来表征局部放电的强度。

  局部放电频度检测:通过测量1个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

局部放电测试仪参数   ----Technical parameter

TEV 测量 AE 测量
测量范围 0-60 dBmV 测量范围 -6dBμV 至 68dBμV
分辨率 1dB 分辨率 1dB
精度 ±1dB 精度 ±1dB
每周期最大脉冲 1400 频率范围 20~200 kHz
测量频带 3~100MHz 灵敏度 >40dB
AA 测量 UHF测量
测量范围 -6dBμV~68dBμV 检测频段 300-2000MHz
分辨率 1dB 测量范围 0-60 dBmV
精度 ±1dB 灵敏度 2.4 V/m
传感器中心频率 40 kHz 传感器频段 300-2000MHz
灵敏度 >35dB
HFCT 测量
传感器传输阻抗 5mV/mA
检测频率 1~30MHz
灵敏度 ≤50pC
硬件
外壳 ABS
显示 4.0 寸RGB液晶屏 分辨率800*480
采样精度 12bit
同步方式 内同步、外同步
连接器 USB 接口(兼充电器输入)
3.5mm 立体声耳机插孔
外部传感器输入接口
无线 wifi

耳机 最小 8 欧姆
SD 卡 标配 16G ~ 64G
内置电池 3.7V/5000mAh 锂电池
工作时间 约 6 小时
充电器 AC 90-264V 或 DC 5V
使用温度 -20 ~ 50℃
湿度 20-85% 相对湿度
体积、重量 210*100*35(mm) 0.4KG(主机)



局部放电测试仪功能   ----Product features

  1、配置不同传感器实现几乎所有的高压电气设备的局部放电检测;

  2、提供时域波形、PRPD、PRPS等多种放电图谱,实现不同放电类型的分析;

  3、人性化的人机界面方便不同设备的数据管理;

  4、内置超声波传感器和暂态地电压(以下简称TEV传感器),可外接变压器、GIS、架空线路、电缆等专用传感器;

  5、采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;

  6、测试带宽范围为30kHz~2.0GHz,适用各种频段的检测原理;

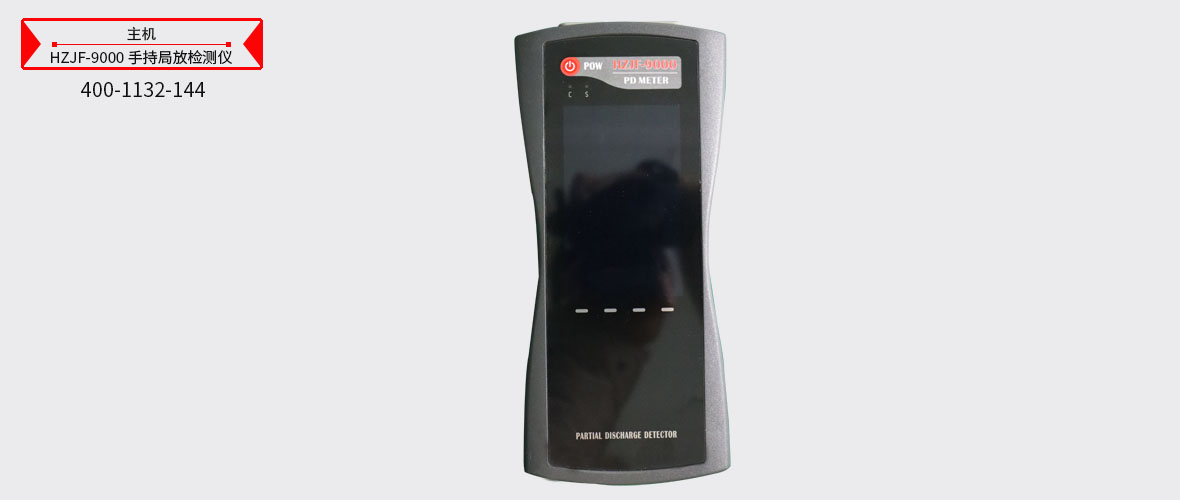

局部放电测试仪图片   ----Picture display

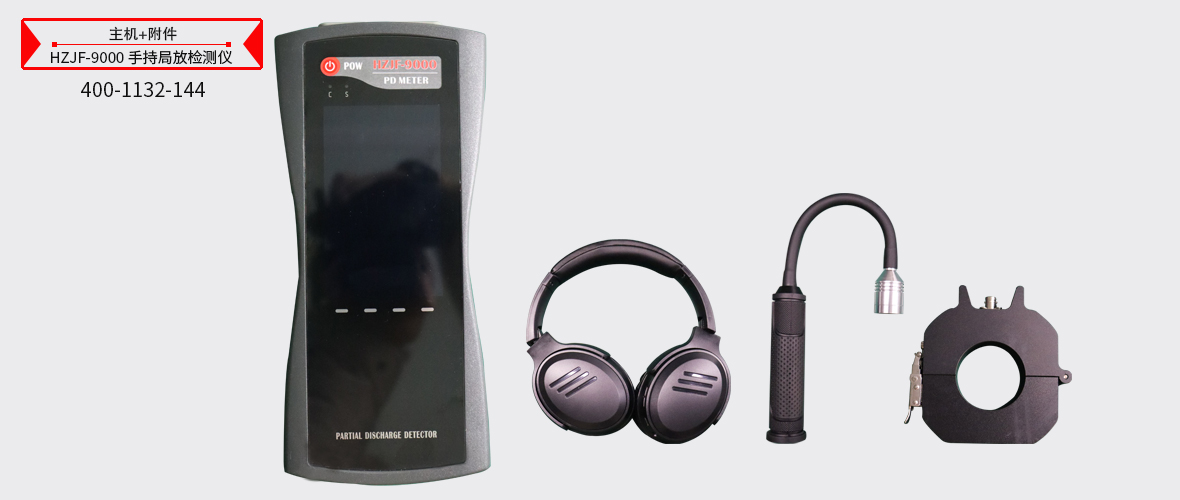

局部放电测试仪附件配件   --------Accessories

本产品HZJF+9000局部放电测试仪表详细清单请以说明书或代销合同为准

注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
图片局部放电测试仪附件...
