超低频交流耐压装置简介 ----Product introduction
电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一，耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术，其中0.1Hz超低频技术是最新技术，是当前国际电工委员会推荐的技术。根据我国电力系统实际情况，国家发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准，2004年颁布了电力行业标准《超低频高压发生器通用技术条件DL/T 849.4－2004》，我国正在推广这一最新的试验方法。
在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法，超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单，这就是为什么发达国家普遍采用这一方法的主要原因。
超低频交流耐压装置参数 ----Technical parameter
| 型号 | 额定电压 | 带载能力 | 电源 保险管 |
产品结构、重量 |
| 30/1.1 | 30kV （峰值） |
0.1Hz,≤1.1µF | 8A | 控制器：6㎏ 升压器：25㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 40/1.1 | 40kV （峰值 |
0.1Hz,≤1.1µF | 8A | 控制器：6㎏ 升压器：40㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 50/1.1 | 50kV （峰值） |
0.1Hz,≤1.1µF | 10A | 控制器：6㎏ 升压器：45㎏ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| 80/0.5 | 80kV （峰值） |
0.1Hz,≤0.5µF | 20A | 控制器：4㎏ 一级升压器（30kV）：40㎏ 二级升压器（50kV）：44㎏ |
超低频交流耐压装置功能 ----Product features
1.智能化程度高：采用数字变频技术，微电脑控制，升压、降压、测量等测试过程全自动化。
2.操作方便：接线简单，7寸大液晶触摸屏，操作便捷，人机交互友好。
3.保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。
4.安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。
5.采用了高低压闭环负反馈控制电路，输出无容升效应。
6.采样精准：高压电流、电压数据均直接通过高压侧采样获得，所以数据真实、准确。
7.配置齐全：7寸电容触摸屏，液晶汉字显示，自动存储，自动打印。
8.测试范围广：0.1Hz、0.05Hz及0.02Hz多频率选择，测试范围大。
9.携带方便：仪器体积小巧、重量轻便，十分利于户外作业。

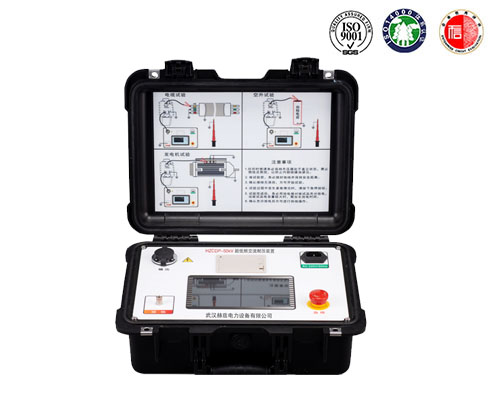

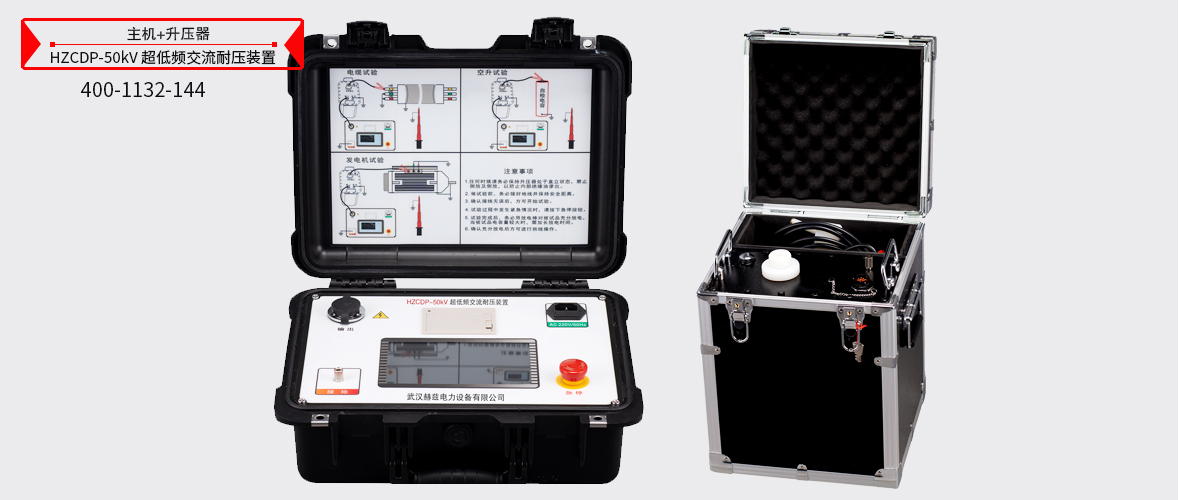

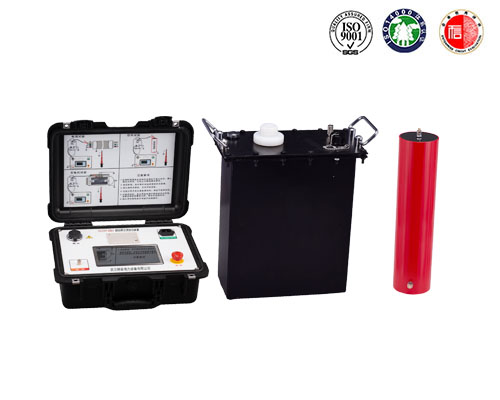

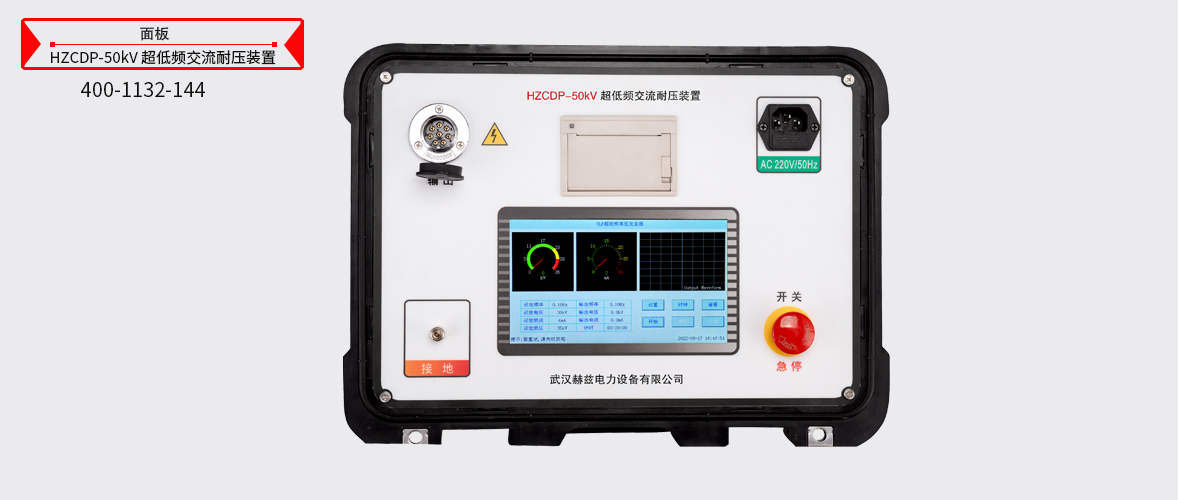

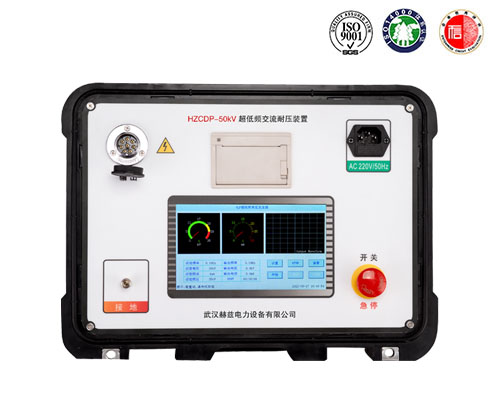

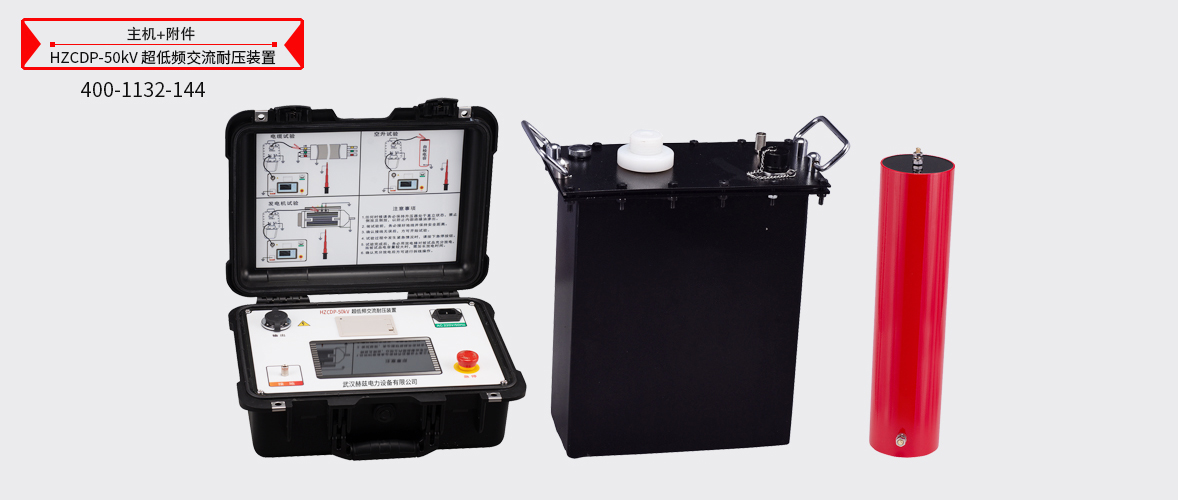

超低频交流耐压装置图片 ----Picture display
超低频交流耐压装置附件配件 --------Accessories
本产品HZCDP超低频交流耐压装置表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知
配件
保险管
打印纸
测试线
测试线
测试线
测试线
电源线
