说明武汉赫兹电力设备有限公司承诺所售每一台「电缆外护套故障测试仪」均为全新正品，
严苛的对每台出厂设备进行质检，保证精度和性能，在品质上， 电缆外护套故障测试仪整机均享受质保（另约定的除外），
开具13%增值税专用发票，享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！...
电缆外护套故障测试仪简介 ----Product introduction
跨步电压定点仪是一台集计算机技术、数字信号处理技术于一体的具有创新特色、高性能的智能化仪表，主要用于地下电力电缆（尤其是单芯高压电缆）金属护层接地故障的精确定点，也可用于芯线接地故障的辅助定点（在护层已经破坏的情况下）。跨步电压定点仪还可通过电流传感器在井孔中测量故障电缆中的阻性电流，对电缆故障点进行分段定位。
需要与电缆护层故障测试高压源及测距仪配合使用，完成超高压电缆护层接地故障的精确定点。
具有信号波形显示、故障点方向指示、电池欠压指示、自动关机等功能。
电缆外护套故障测试仪参数 ----Technical parameter
| 模式/指标 | 插入配件 | 信号精度 | 最大灵敏度 | 最大输入范围 | 显示功能 |
| 跨步电压定点 | 跨步电压探针 | 1%(±0.1mV) | 0.1mV | ±300V | 信号波形、故障点方向 |
| 故障电流定点 | 电流传感器 | 1%(±1mA) | 1mA | ±1A | 信号波形、故障电流大小 |
| 高压探棒定点 | 高压探棒 | <1%(10V-10kV) | 1V(10-1kV) 10V(1kV-10kV) |
±10kV | 直流电压 |
| 其他指标 | |||||
| 内置电池 | 18650锂电池，标称3.7V，6.8Ah。 | ||||
| 使用条件 | 温度:-10℃-40℃；湿度10-90％RH；海拔<4500m | ||||
| 接收机体积与质量 | 体积：220mm×125mm×55mm；质量：0.9kg | ||||
电缆外护套故障测试仪功能 ----Product features
三种定点模式，适用于不同故障类型。
1、跨步电压定点模式下直接指示故障点方向，迅速查找故障点。
2、故障电流定点模式下检测故障电缆中的阻性电流，对故障点进行分段定点。
3、高压探棒定点模式下检测故障电缆中的直流电压，迅速查找故障点。
4、灵敏度高，响应范围大。
5、采用数字信号处理技术，直接显示信号波形，抗干扰能力强。
6、自动调零，抵消地电位变化影响。
7、内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。
8、机壳坚固、质轻便携。

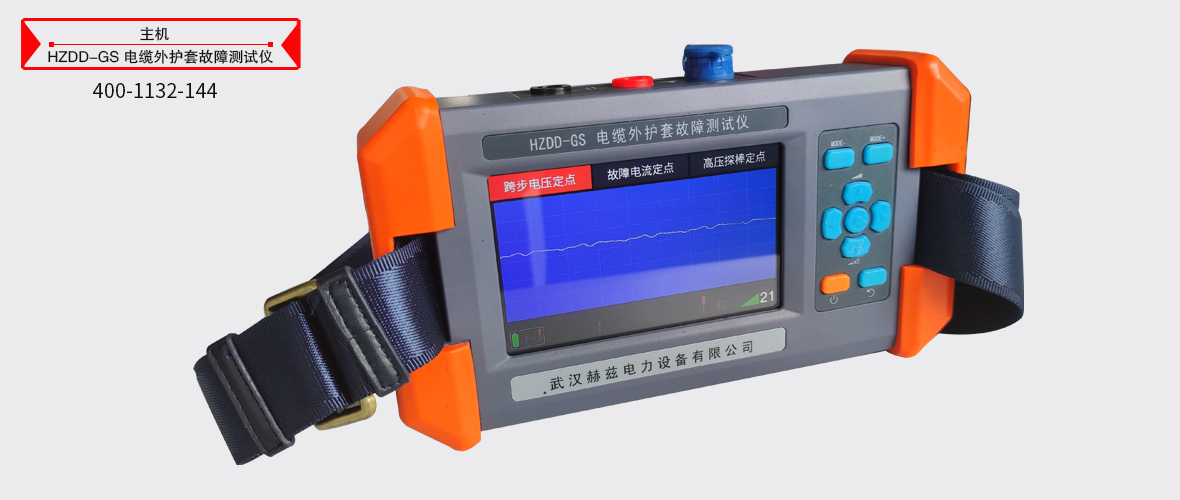

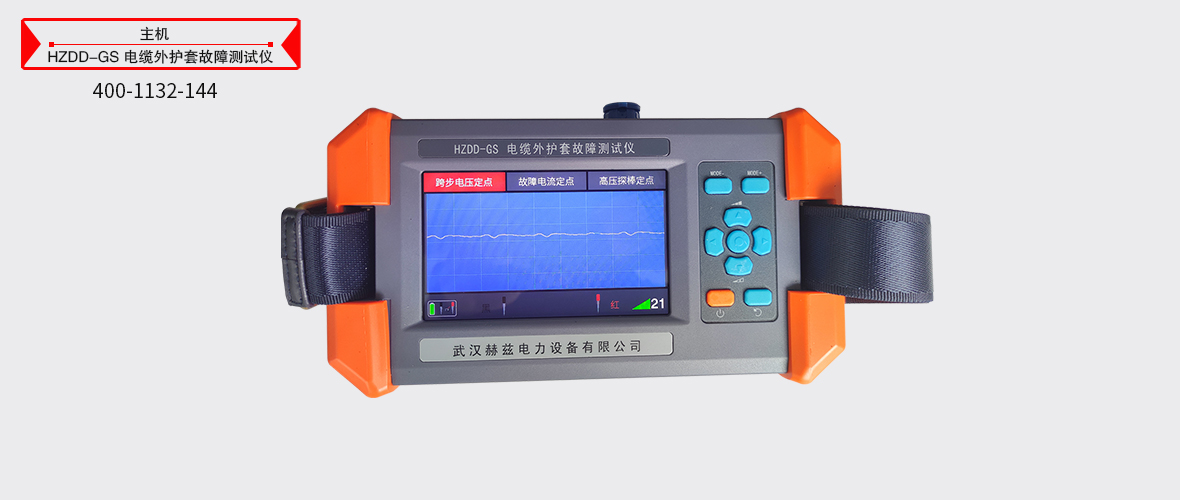

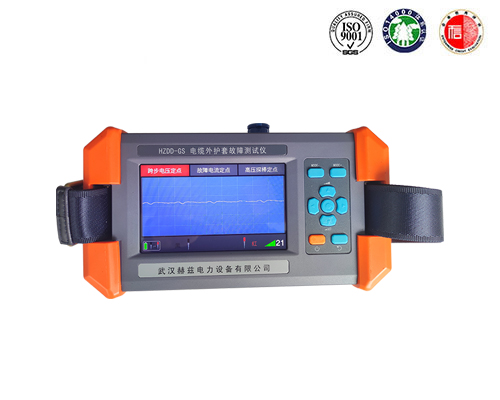

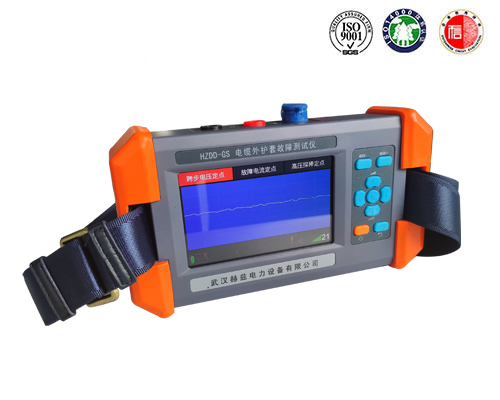

电缆外护套故障测试仪图片 ----Picture display

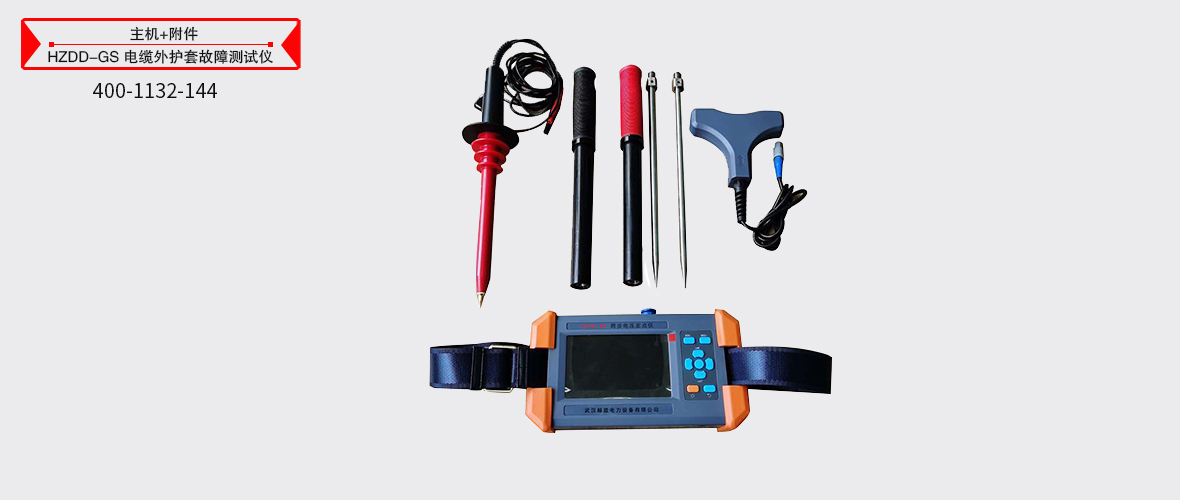

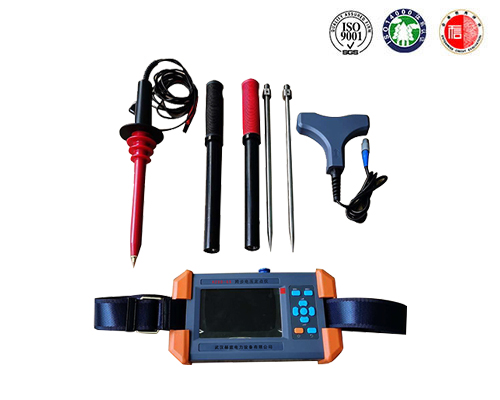

电缆外护套故障测试仪附件配件 --------Accessories
本产品HZDD-GS电缆外护套故障测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片电缆外护套故障测试仪附件...
