HZHX-Y卫星高压无线语音核相仪

用途:能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相
  • 接收器采用3.5寸真彩液晶屏,内置六合一多模卫星授时模块,支持多种卫星导航系统,并且实现联合授时,确保核相精准。
  • 接收器同屏显示实时相位、频率,具有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面普通核相距离可达160m。
  • 卫星授时核相距离大于500km,能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线。
  • 具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。
提醒:凡购买本产品的用户享受免费技术指导,二个月包换软件升级,终生维修服务。
15342214292
产品介绍
选型支持!
15342214292
说明武汉赫兹电力设备有限公司承诺所售每一台「卫星高压无线语音核相仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 卫星高压无线语音核相仪整机均享受质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

卫星高压无线语音核相仪简介   ----Product introduction

  HZHX-Y无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器,由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成,同时具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相,授时精度小于30nS。接收器采用3.5寸真彩液晶屏,内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。接收器同屏显示实时相位、频率,具有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。

卫星高压无线语音核相仪参数   ----Technical parameter

功    能 无线高压卫星授时语音核相,频率、相位、相序、验电测试
电    源 DC 3.7V可充锂电池,USB充电接口,连续工作约10小时
核相模式 卫星秒脉冲精准模式、卫星授时模式、普通模式
传输方式 315MHz、433MHz无线传输
核相距离 卫星授时模式距离不受限制,达500km以上
  普通核相模式距离160m
显示模式 3.5寸真彩液晶屏显示
量    程 核相电压等级:AC 10V~550kV
  相位:0°~360°
  频率:45Hz~75Hz
分 辨 力 1°;0.1Hz
精    度(23℃±5℃,80%RH以下) 卫星授时核相:≤±5°
  普通核相:≤±10°
  频率:≤±2Hz
相别定性 XY两接收器显示的实时相角差在0°~30°为同相; XY两接收器实时相角差在90°~120°或210°~270°为异相
语音功能 同相、异相、X信号正常、Y信号正常等语音功能
持续核相时间 在卫星授时模式下,卫星授时成功后,若无卫星信号可持续核相30分钟以上,满足地下室、矿井下核相
绝缘杆尺寸 拉伸后长约3m;收缩后长约0.6m(可选购5米杆)
核相方式 接触核相:35kV及以下裸导线,或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
  非触核相:35kV以上裸导线,或110kV以上线路采用非接触核相。(带绝缘杆操作)
验电指示 探测器“嘟--嘟--嘟”蜂鸣声
换    档 自动换档
采样速率 2次/秒
首次搜星时间 第一次开机搜星时间约3分钟,开机后第二次搜星时间约30秒,后续热启动约1秒,搜索卫星时主机正面水平朝天
授时精度 小于30nS
仪表尺寸 探测器:长宽厚145mm×60mm×48mm
  接收器:长宽厚250mm×100mm×40mm
背光控制 按上下箭头键调整背光亮度
感应强度控制 根据感应的电场强弱不同,探测器能自动控制放大倍数,便于排线密集场所核相
数据保持 测试模式下按HOLD键保持数据,再按HOLD键取消保持
退出功能 按ESC键退出当前功能界面,返回上级目录
数据查阅 按ENTER进入数据查阅模式后,按箭头键翻阅所存数据
搜星指示 搜索卫星时动态显示“----”符号
自动关机 开机约30分钟后,仪表自动关机,以降低电池消耗
额定电流 探测器:35mA max;接收器:300mA max
电池电压 当电池电压低于3.2V时:探测器电源指示灯慢闪,提醒充电;接收器电池电压低符号显示,提醒充电
仪表质量 探测器:205g(含电池)
  接收器:395g(含电池)
  绝缘杆:1.45kg
  总质量:14.6kg(含仪表箱)
工作温湿度 -10℃~40℃;80%Rh以下
存放温湿度 -10℃~60℃;70%Rh以下
干    扰 无特强电磁场;无433MHz、315MHz同频干扰
绝缘强度 绝缘杆:AC 110kV/rms(5节绝缘杆全部拉伸后,两端之间)
  探测器:2000V/rms(绝缘杆连接头与探测器顶部之间)
  接收器:2000V/rms(外壳前后两端之前)
结    构 防滴漏Ⅱ型、IP63
适合安规 GB13398-92、GB311.1-311.6-8、3DL408-91标准和国家新颁布电力行业标准《带电作业用1kV~35kV便携式核相器通用技术条件DL/T971-2005》要求
  符合IEC61481-A2:2004;IEC 61243-1 ed.2:2003标准

卫星高压无线语音核相仪功能   ----Product features

  HZHX-Y无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器,由X接收器、Y接收器、X探测器、Y探测器、伸缩绝缘杆等组成,同时具有普通核相仪的功能。卫星授时核相能实现超远距离核相、地下室核相、矿井下核相,授时精度小于30nS。接收器采用3.5寸真彩液晶屏,内置六合一多模卫星授时模块,支持多种卫星导航系统,包括中国的BDS(北斗卫星导航系统),美国的GPS,俄罗斯的GLONASS,欧盟的GALILEO,日本的QZSS以及卫星增强系统SBAS(WAAS,EGNOS,GAGAN,MSAS),包含32个跟踪通道,可以同时接收六种卫星授时系统的GNSS信号,并且实现联合授时,确保核相精准。接收器同屏显示实时相位、频率,具有“X信号正常、Y信号正常、同相、异相”等语音提示,清晰直观。空旷地面普通核相距离可达160m,卫星授时核相距离大于500km,能对10V~550kV的电压线路全智能核相,也可用于高压线路和完全密封的环网柜低压感应点核相,其中35kV以下的裸导线探测器可以直接接触核相,35kV以上的裸导线采用非接触式核相,非接触核相是将探测器逐渐靠近被测导线,当感应到电场信号时就可以完成核相,这样无需直接接触高压导线,更加安全!本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能,可以用于验电、相序测试,变压器组别判断等。

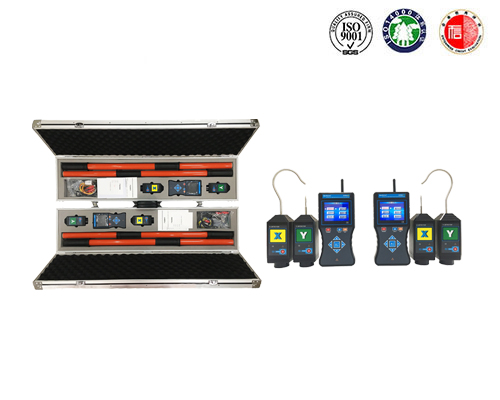

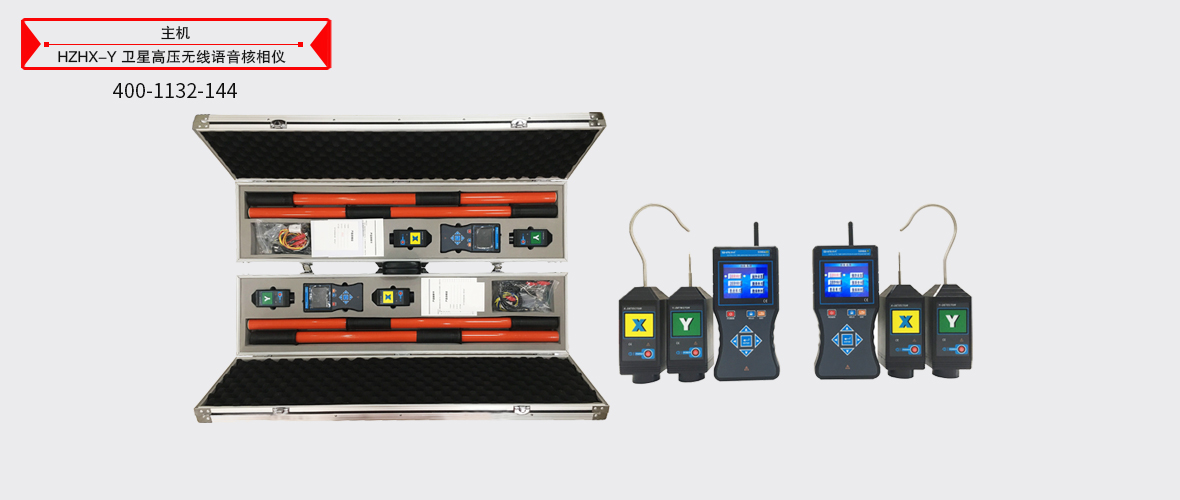

卫星高压无线语音核相仪图片   ----Picture display

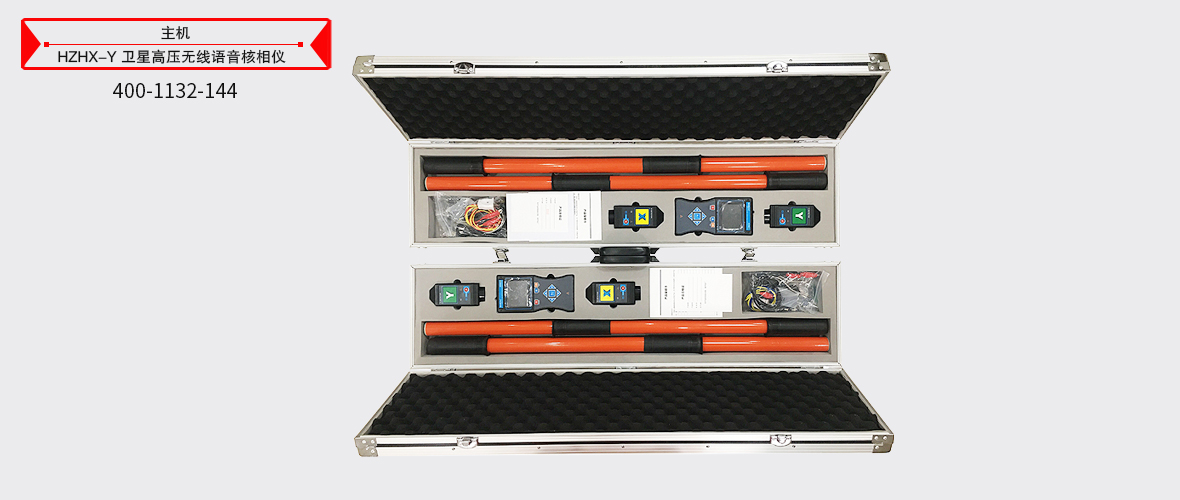

卫星高压无线语音核相仪附件配件   --------Accessories

本产品HZHX-Y卫星高压无线语音核相仪表详细清单请以说明书或代销合同为准

注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
图片卫星高压无线语音核相仪附件...
