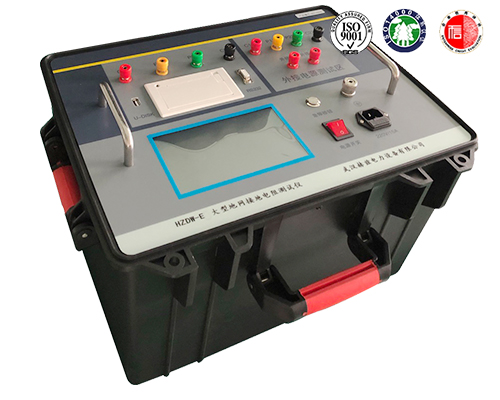

HZDW-E大型地网接地电阻测试仪

用途:大型地网的接地电阻的测试
  测量的工频等效性好

  抗干扰能力强

  精度高

  操作简单

  布线劳动量小,无需大电流线
提醒:凡购买本产品的用户享受免费技术指导,二个月包换软件升级,终生维修服务。
15342214292
产品介绍
选型支持!
15342214292
说明武汉赫兹电力设备有限公司承诺所售每一台「大型地网接地电阻测试仪」均为全新正品, 严苛的对每台出厂设备进行质检,保证精度和性能,在品质上, 大型地网接地电阻测试仪整机均享受质保(另约定的除外), 开具13%增值税专用发票,享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》,请放心购买!...

大型地网接地电阻测试仪简介   ----Product introduction

       目前在电力系统中,大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰,提高测量结果的准确性,绝缘预防性试验规程规定:工频大电流法的试验电流不得小于30安培。由此,就出现了试验设备笨重,试验过程复杂,试验人员工作强度大,试验时间长等诸多问题。

       HZDW-E型大型地网接地电阻测试仪,可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。

       本仪器适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术,能在强干扰环境下准确测得工频50Hz下的数据。测试电流最大5A,不会引起测试时接地装置的电位过高,同时它还具有极强的抗干扰能力,故可以在不停电的情况下进行测量。


大型地网接地电阻测试仪参数   ----Technical parameter

  1、阻抗测量范围:0~5000Ω分辨率:0.001mΩ

  测量误差:±(读数×2%+0.005Ω)

  2、电压测量范围:0~450V最大分辨率:0.001V

  测量误差:±(读数×2%+0.005V)

  3、测试电流波形:正弦波

  4、测试电流频率:45、50、55、60、65Hz单频

  45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

  5、输出电流:1、2、3、4、5A最大输出电压:400V

  6、测量线要求:电流线铜芯截面积≥1.5mm2

  电压线铜芯截面积≥1.0mm2

  7、供电电源:AC180~270V,50/60Hz

  8、外形尺寸:355×335×340 mm仪器重量:18kg

大型地网接地电阻测试仪功能   ----Product features

  1、测量的工频等效性好。测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz和55Hz两种频率进行测量。

  2、抗干扰能力强。本仪器采用异频法测量,配合现代软硬件滤波技术,使得仪器具有很高的抗干扰性能,测试数据稳定可靠。

  3、精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。

  4、功能强大。可测量电流桩,电压桩的接地电阻,地网的接地电阻,导通电阻,土壤电阻率,测量跨步电压和接触电压。

  5、操作简单。全中文菜单式操作,直接显示出测量结果。

  6、布线劳动量小,无需大电流线。

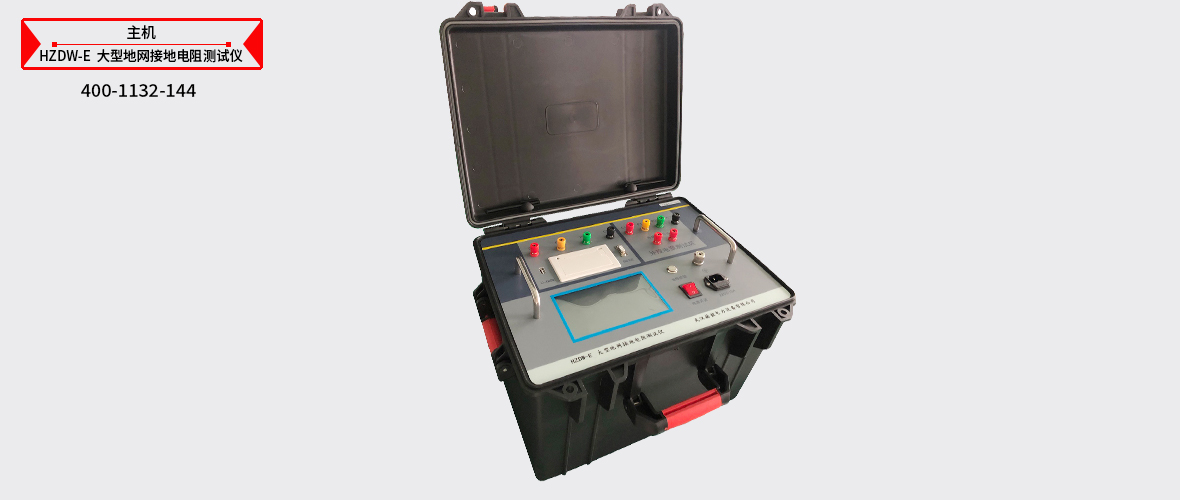

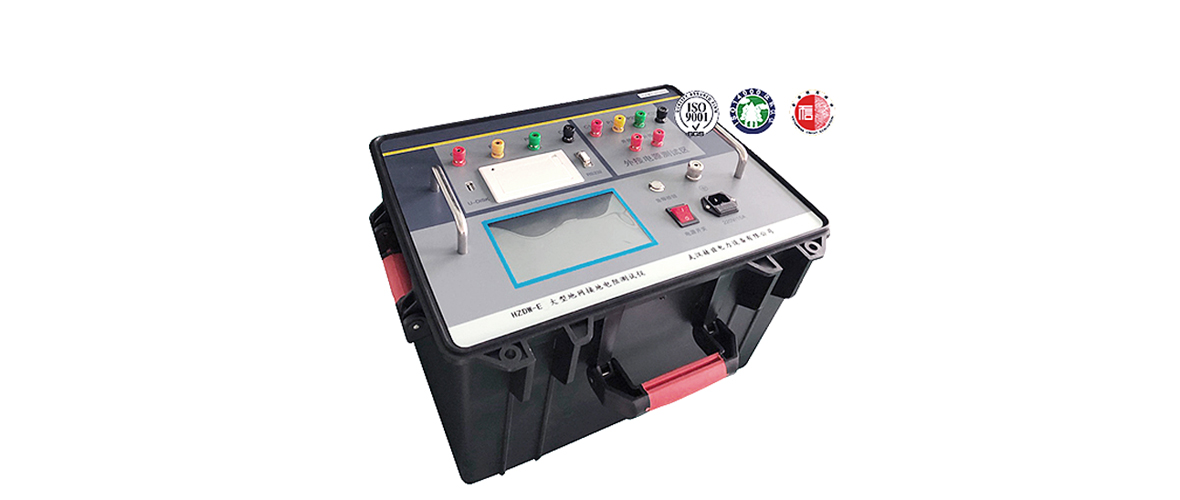

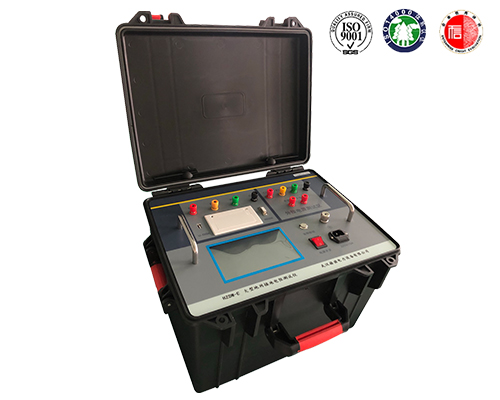

大型地网接地电阻测试仪图片   ----Picture display

大型地网接地电阻测试仪附件配件   --------Accessories

本产品HZDW-E大型地网接地电阻测试仪表详细清单请以说明书或代销合同为准

注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知
图片大型地网接地电阻测试仪附件...
