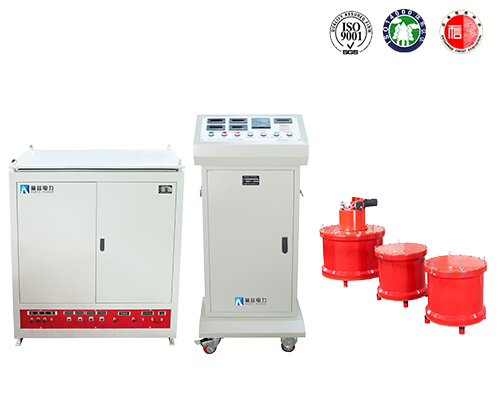

调感式串联谐振耐压装置简介 ----Product introduction

随着电力系统的发展，运行设备的容量越来越大，如火力发电机组，单机容量已超过1000MW，水力发电机组，单机最大容量已达800MW；这些设备的交流工频耐压试验，如果用传统的试验设备（即工频试验变压器），则由于试验需要的容量大，试验变压器、调压器十分笨重，大容量试验电源在现场也很难解决，现场试验极不方便。调感式串联谐振耐压试验装置，无论从试验电源容量、设备重量、试验波形及投资等方面都具有优势。调感式串联谐振耐压试验装置主要针对单机容量在250MW及以下水力发电机的交流耐压试验设计制造。

调感式串联谐振耐压装置参数 ----Technical parameter

一、工作环境
1. 使用环境温度:-20℃～+55℃
2 相对湿度:   ≤90%（25℃）
3 工作频率:   50Hz±0.5Hz
4.   相对湿度：≤90%RH;
5.   海拔高度: ≤1000米；
6 电源波形畸变系数小于5%

二、装置主要技术参数及功能
1、额定容量：40kVA；
2、输入电源：220V，频率为50Hz；
3、额定电压：80KV；
4、额定电流：0.5A；
5、工作频率：50Hz；
6、波形畸变率：输出电压波形畸变率≤1%；
7、工作时间：额定负载下允许连续1min；过压1.2倍1分钟；
8、温升：额定负载下连续运行1min后温升≤65K；
9、品质因素：装置自身Q≥10(f=50Hz)；
10、测量精度：系统有效值1.5级；
11、环境电磁场干扰所引起标准器的误差变化，小于被检互感器基本误差限值的1/20；由检定接线引起被检互感器误差的变化，小于被检互感器误差限值的1/10

三、设备遵循标准
GB10229-88 《电抗器》
GB1094　　　　　　　　《电力变压器》
GB50150-91　　　　　　《电气装置安装工程电气设备交接试验标准》
DL/T 596-1996 《电力设备预防性试验规程》
GB1094.1-GB1094.6-96 《外壳防护等级》
GB2900　　　　　　　　《电工名词术语》
GB/T16927.1~2-1997　　《高电压试验技术》
JB3570-1991

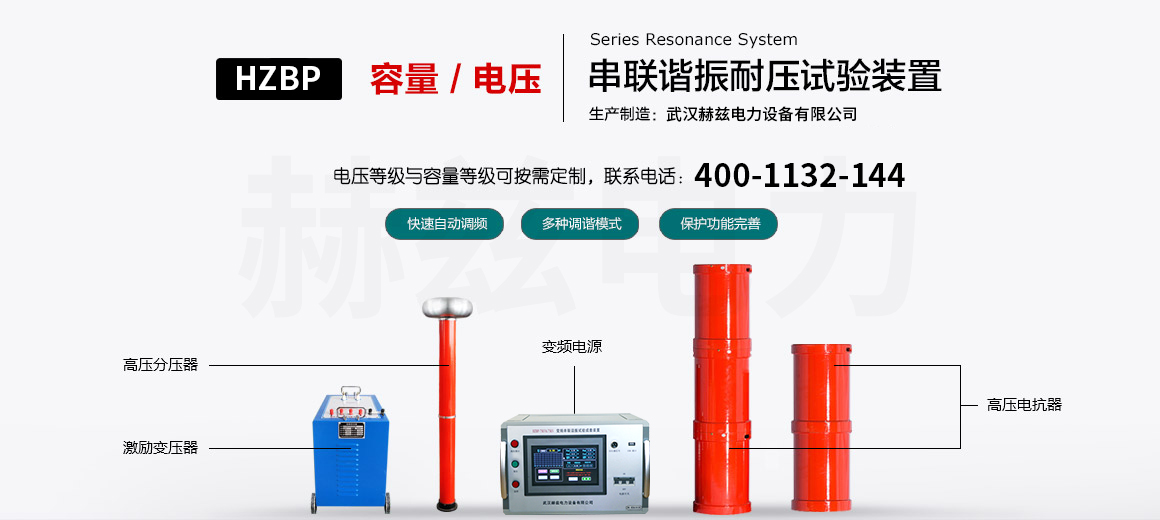

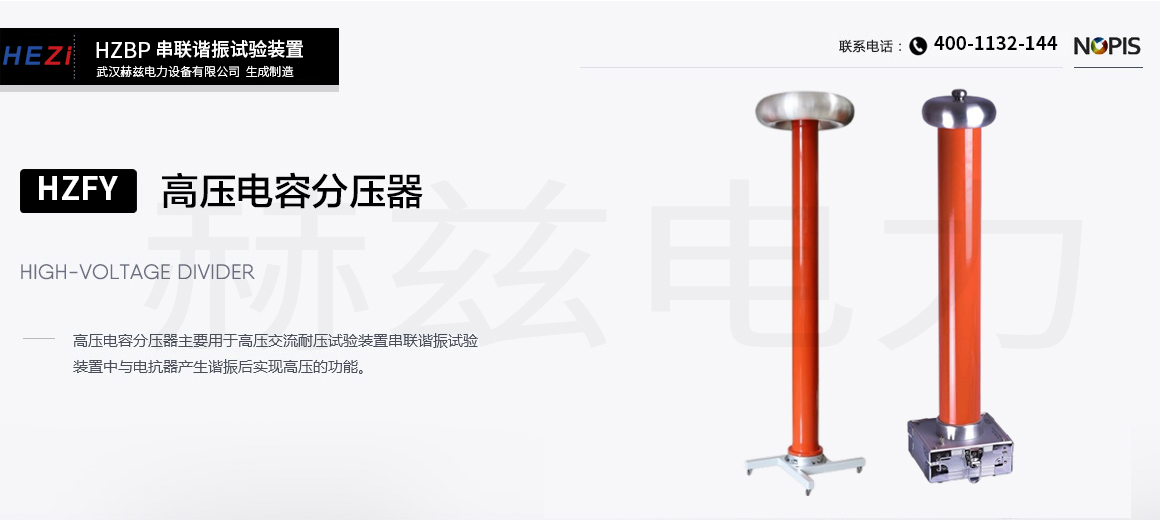

四、系统配置及其参数

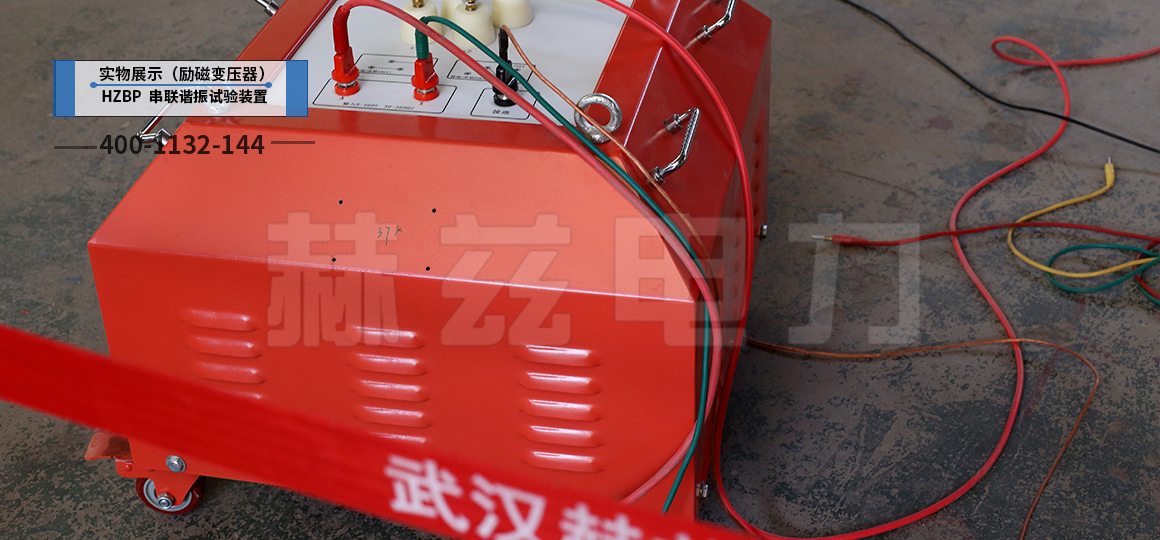

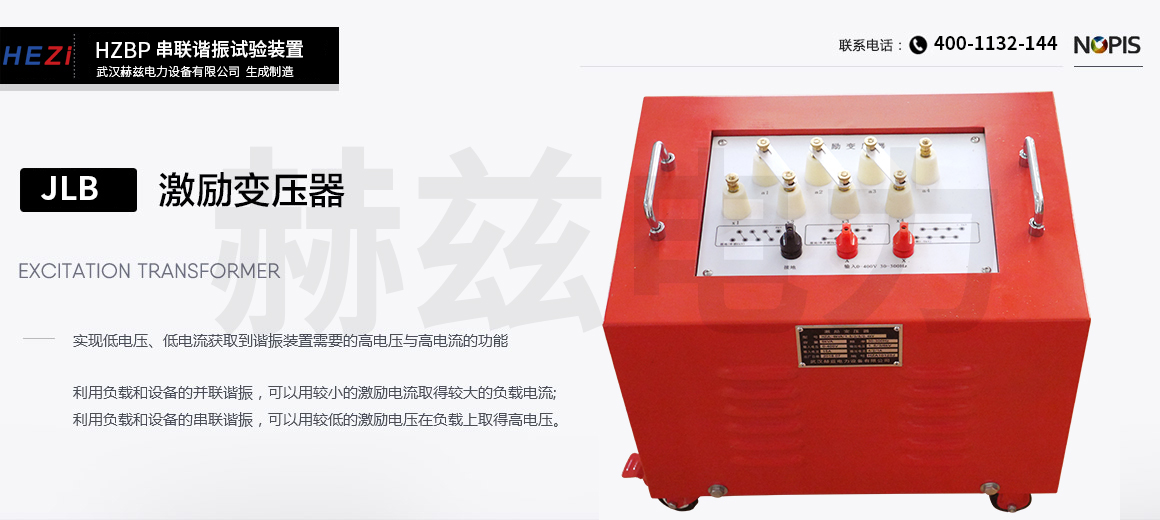

1.   激励变压器HZJLB-3kVA/4/8kV/0.2kV 1台
额定容量：3kVA；
输入电压：220V，单相；
输出电压：4/8kV；
结构：干式；
重量：约22 kg；

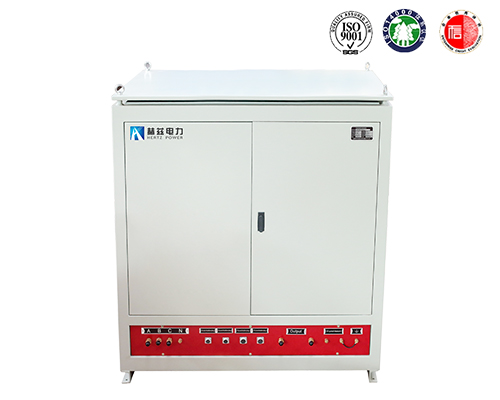

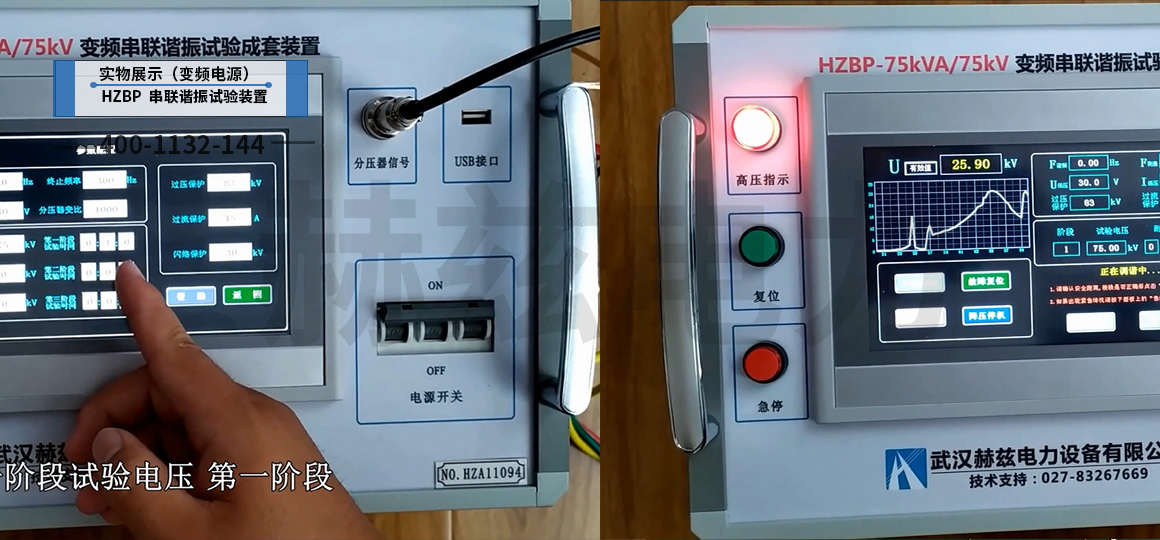

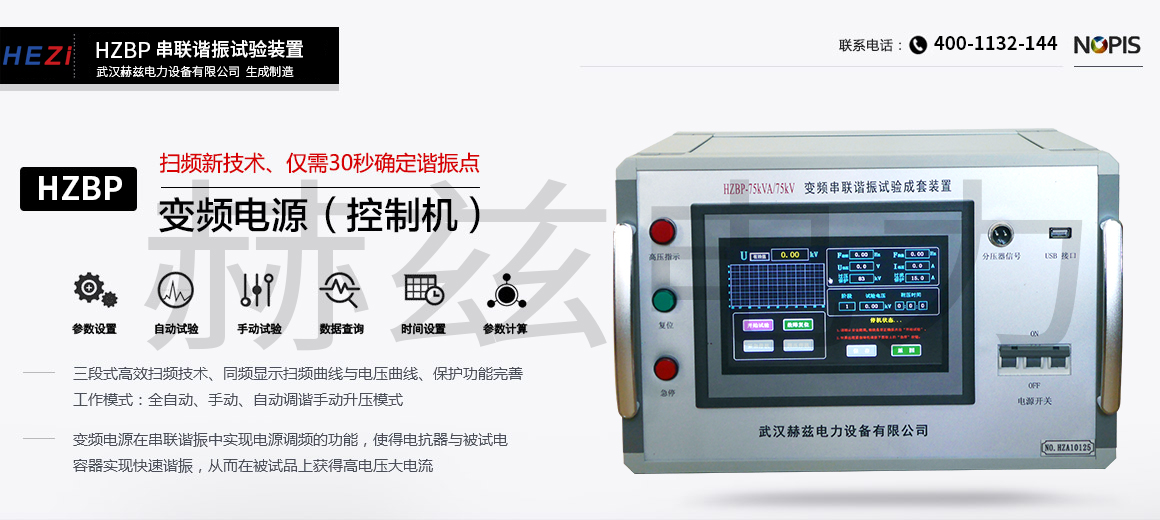

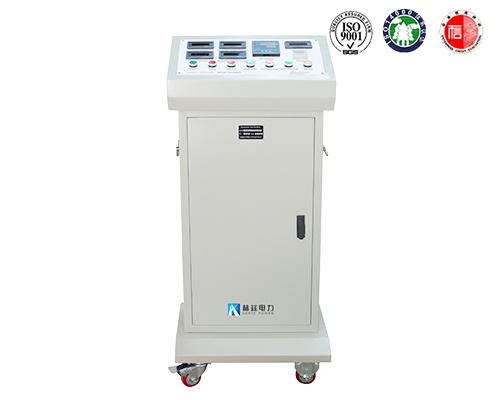

2.   控制电源HZBP-3KVA/220V 1台
a)   额定输出容量：3KVA
b)   工作电源：220±10%V   工频
d)   输出电压：0 - 250V，
g)   额定输入电流：12A
h)   额定输出电流：12A
i)       运行时间：额定容量下连续1min
j)   额定容量下连续运行1min元器件最高温度≤65K;
k)   噪声水平：≤50dB
l）重量：约13 kg；

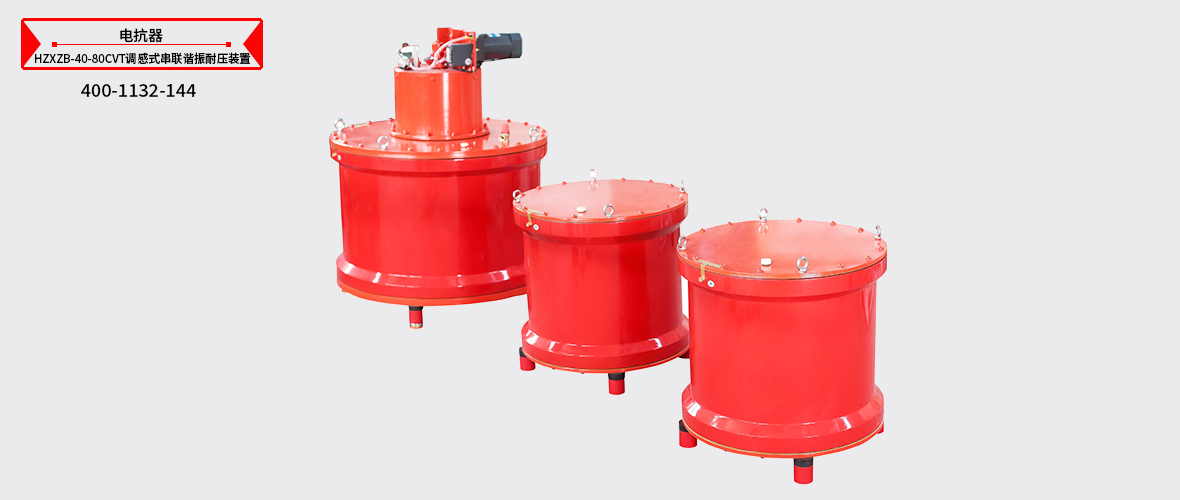

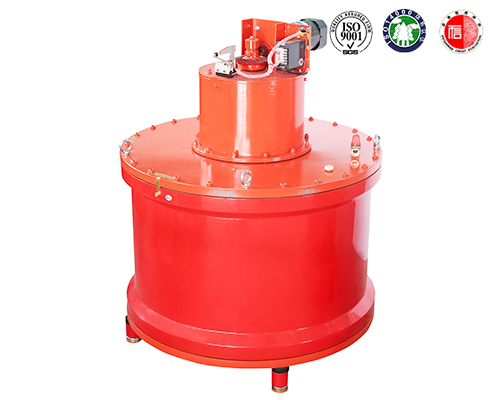

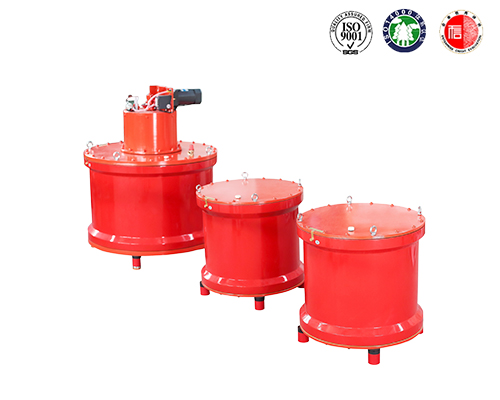

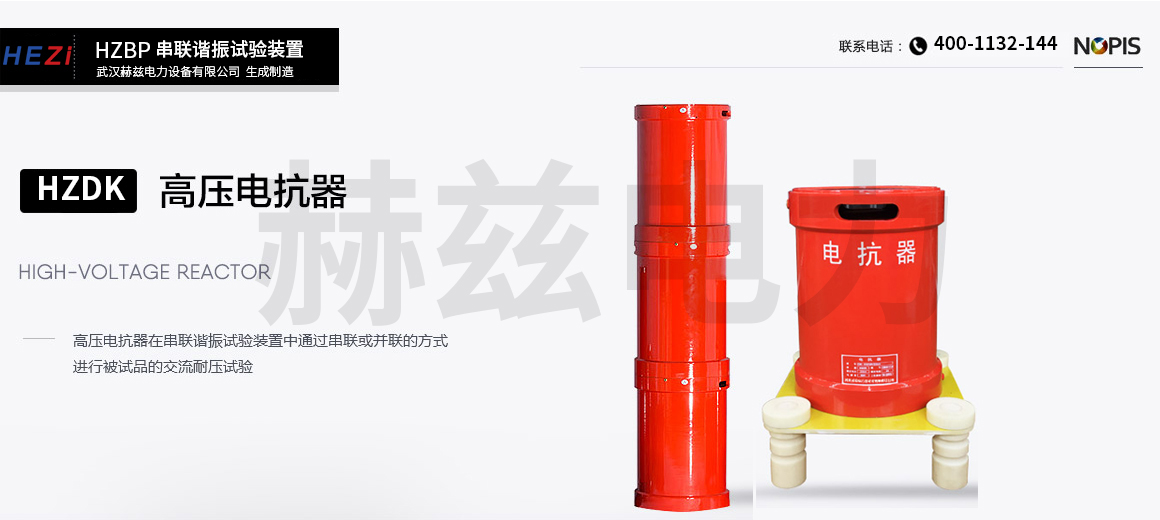

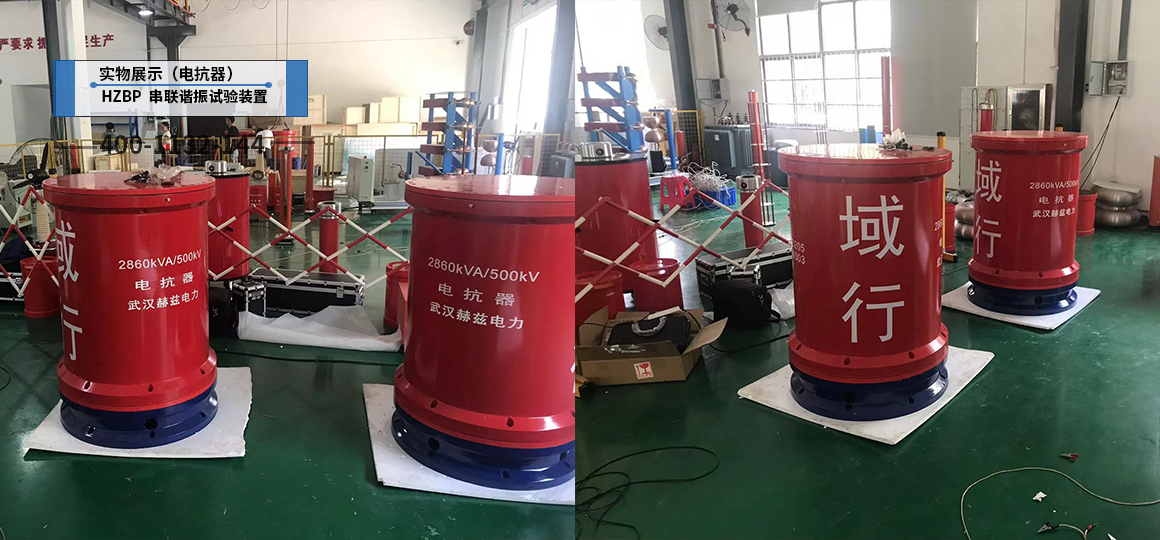

3.   可调电抗器HZDK-20kVA/40kV 2节
额定容量：20kVA;
额定电压：40kV；
额定电流：0.5A；
电感量： 150H-300H/单节可调
品质因素：Q≥10 (f=50Hz)；
结构：干式；
重量：约26kg；六、供货清单一览表

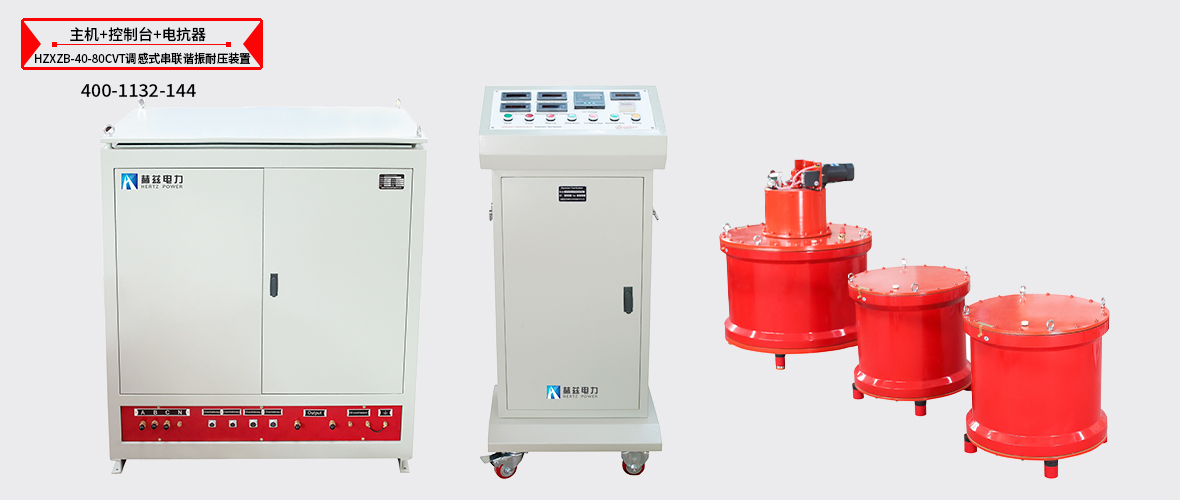

（一）配置设备一览表

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	HZJLB-3kVA/4/8kV/0.2kV	台	1
2	控制电源	HZBP-3KVA/0.22kV	台	1
3	高压电抗器	HZDK-20kVA/40kV	台	2

（二）设备附件一览表

序号	资料名称	单位	数量	备注
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户意见卡	套	1

调感式串联谐振耐压装置功能 ----Product features

1.1输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。

1.2需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20～80。

1.3当试品发生击穿，回路失谐，电抗器立即起到限制短路电流作用，回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。

1.4该装置为干式组合式串联谐振装置，由干式试验变压器（励磁变压器）和一台干式电抗器组成。

1.5本装置整套设备应为组合式，适合现场使用。

1.6调压控制箱有过流保护功能，过流保护采用拨码整定。

1.7本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范围的调节其电感值，

2串联谐振升压设备

电抗器与励磁变压器

2.1电抗器的电感值与额定电感值之差不超过额定电感值的-5%～+3%。

2.2电抗器绝缘水平能耐受其额定电压的1.2倍工作频率电压作用lmin不发生闪络、击穿。

2.3电抗器在谐振装置工作时对应的负荷和时间下，绕组温升不大于45K。

2.4电抗器在额定电压下，5min内进行两次高端对地短路放电，整个装置不发生损坏。

2.5电抗器局部放电试验在装置自身系统下进行，在额定电压下不大于10pC。

2.6调感电抗器操作性能平稳、灵敏、无卡涩，并可连续可调，气隙位置指示与电感值有对应关系，指示位置应正确、可靠。

2.7电抗器操作系统的连接为软连接，具有一定的调节范围。

2.8电抗器空载损耗耐压后值与耐压前值之比不大于1.02倍。

2.9励磁变压器的直流电阻、变比、绝缘电阻、介损性能要求符合GB1094.1、GB1094.2、GB1094.5的性能要求。

2.10干式励磁变压器温升性能满足额定容量条件下绕组温升不大于45K，绝缘不开裂。

2.11励磁变压器绝缘水平应耐受工作频率下的1.2倍额定输出电压作用5min，不发生闪络、击穿。
