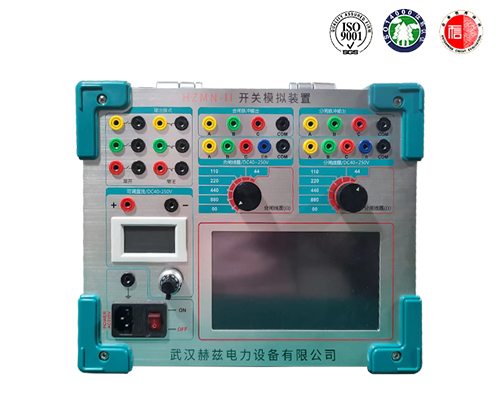

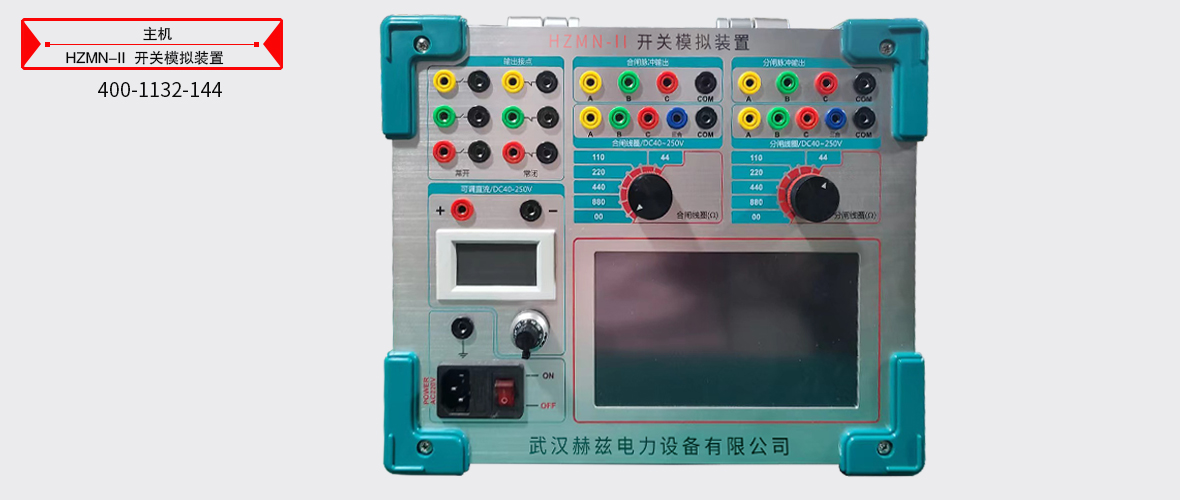

开关模拟装置简介 ----Product introduction

开关模拟装置主要用于继电保护装置的整组试验，以及在其它试验项目中替代真实的断路器，作为继电保护及自动装置带开关整组系统传动试验时实际断路器的替代设备；动作准确、可靠、动作次数不受限制，可以大大提高试验的正确性与完整性，最大限度地降低实际断路器的动作次数，提高使用寿命。本模拟装置可与继电保护校验装置配套使用，也可独立使用。特别在新建厂、站的高压断路器没调好或未投直流电源的情况下，使用本装置进行继电保护试验将不受外界因素的影响，从而缩短调试时间，提高试验工作效率。在生产厂家和科研等部门使用该装置更显得事半功倍。其它类似运用可根据具体情况具体处理。

开关模拟装置参数 ----Technical parameter

　　1．工作电源电压：AC220V±10%50HZ工作电流小于0.5A。
　　2．开出量节点：断路器位置输出接点12对，相互独立。分为两组，与断路器跳闸线圈相对应。
　　3．分、合闸操作电压：DC 5-250V 10A功率可调恒压源。
　　4．分、合闸时间：10mS-1000mS任意可设，误差不超过±5ms。
　　5．分、合闸电流（线圈电阻）：∞Ω、880Ω、440Ω、220Ω、110Ω、44Ω
　　6．手动分合闸：当通过触摸屏上的“手动合闸”和“手动分闸”按钮来操作
　　7．时开关模拟装置置分、合闸线圈中没有电流通过。
　　8．输出节点：接点容量：DC220V/0.5A，AC220V/5A。
　　9．分、合闸脉冲输出：提供三组输出1000毫秒的开关量节点。
　 10．分、合闸电流分别为0A、0.25A、0.5A、1A、2A、5A；当跳合闸脉冲为110V时，对应的分跳合闸电流分别为0A、0.125A、0.25A、0.5A、1A、2.5A!

开关模拟装置功能 ----Product features

　　1.提供一组全隔离直流可调电源，并有表头显示调节电压值；
　　2.同时提供六组分合、闸线圈；
　　3.自带手动分合闸功能；
　　4.分合闸线圈阻值可多级调整；
　　5.分合闸出口时间可多时段选择；
　　6.自带多对分合闸位置空接点输出；
　　7.自带多对分合闸脉冲输出空节点
　　8.单片机微机控制系统，可实行智能化升级，满足多种需要；
　　9.高性能的硬件平台，主要元器件均为工业级标准，核心器件采用军品级器件，保证了装置的高品质。
　　10.7寸（10）寸的TFT彩屏
