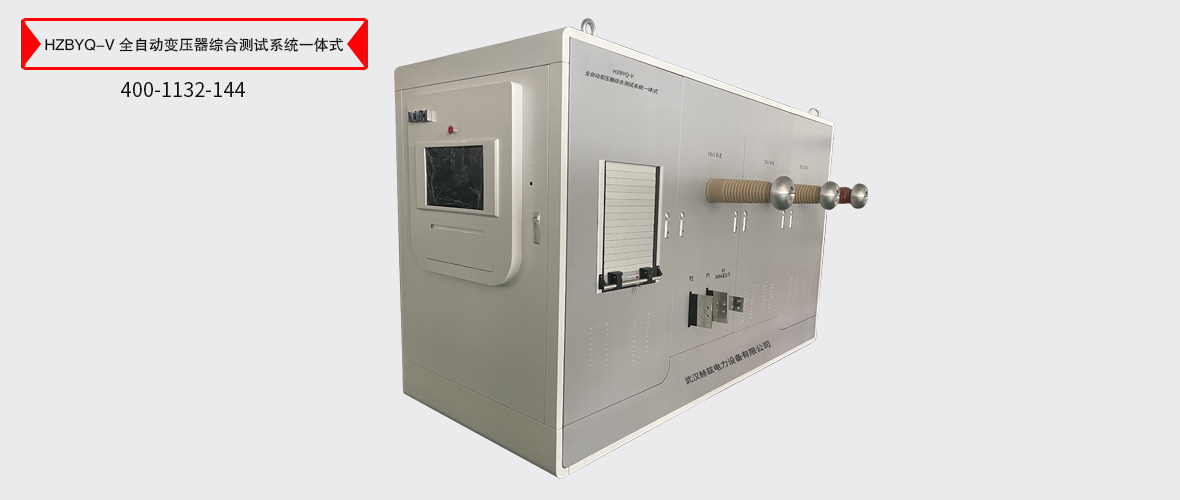

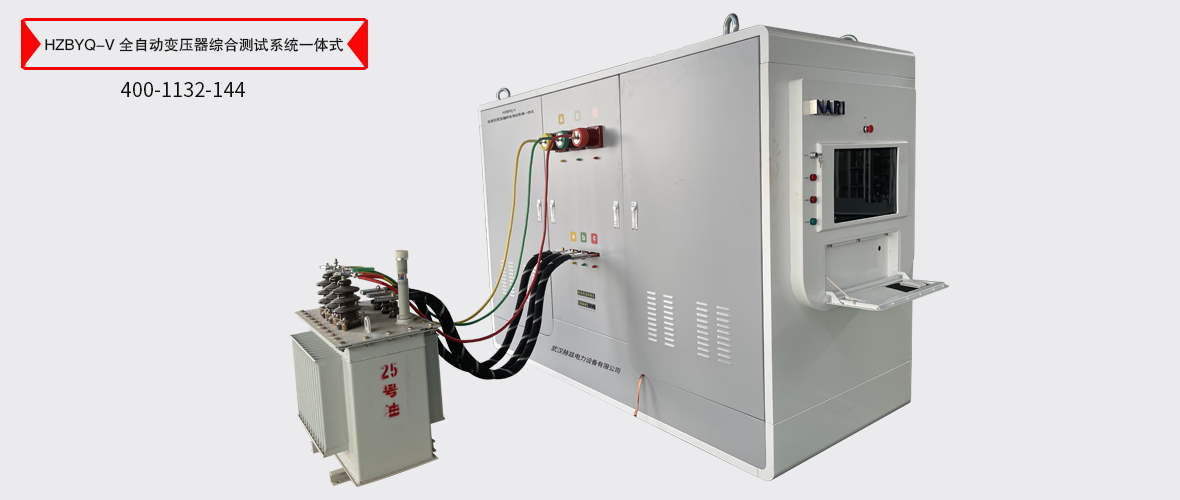

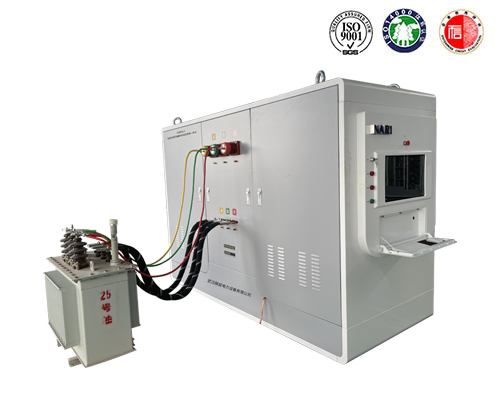

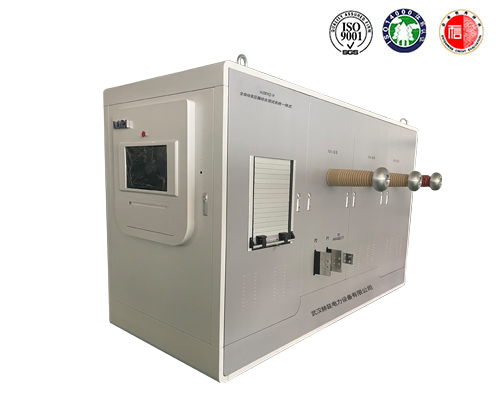

HZBYQ-V全自动变压器综合测试系统一体式

　　一、变压器功率分析仪，满足单相、三相测量，其性能指标要求如下：
　　1、电压测量范围30V—800V,电流测量范围0.1A—5A,精度0.2级；
　　2、功率U*I,精度0.5级；
　　3、功率因数0.020--1.000，精度0.1级；
　　4、频率40—70Hz，精度0.1级；
　　5、三相总功率P；
　　6、空载电流I0%；
　　7、空载损耗P0；
　　8、负载损耗PK；
　　9、阻抗电压UK；
　　10、三相功率值Pa(Pab)、Pb、Pc(Pbc)；
　　11、三相平均线电压Un；
　　12、三相平均电流In.
　　二、精密电流互感器应满足如下指标：
　　1、额定工作电压：1kV
　　2、耐压电压：3.5kV
　　3、容量：1VA
　　4、测量范围0.1A～220A
　　5、精度为0.05级
　　6、其变比200、100、50、20、10、5、2.5/1A共7档
　　三、中频发电机组应满足如下指标
　　1、额定容量:30kVA；
　　2、输出电压范围:30V～800V；
　　3、输出电流：21A
　　4、输出频率：150Hz±2%。
　　5、输入电压:380V；
　　四、油浸式交流试验变压器满足如下指标
　　1、额定容量：20kVA；
　　2、额定高低压电压：50 kV/0.6kV；
　　3、输出电流：0～0.4A；
　　4、输入电压：0V～500V；
　　5、输入电流：0～34A；
　　6、额定工作频率：50Hz
　　五、TSJA-100kVA三相调压器技术指标
　　1、输入电压三相380V，输出电压10-650V，
　　2、最大负荷电流89A。
　　3、调压器具有无触点调压的特点，使用方便
　　4、能长期可靠运行。广泛用于工矿企业、
　　5、农业及科研等单位，作为调节电压的通用设备。
　　6、当输入电压恒定时，它能在带负载的情况下，
　　7、无级平滑地调节输出电压。调压器与TWK控制配合使用，可实现自动调压稳压。按额定频率50Hz设计的调压器。

　　1．本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。
　　A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；
　　B、全自动投切互感器档位（无需按钮手动）、并自动投切；
　　C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据,自动上传到试验报告.
　　D、全自动进行异常电流、电压保护，并发出警报指示；
　　E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；
　　F、全自动打印出厂试验报告。
　　2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在国家变压器质量检测中心二年。
　　3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的安全性。
　　4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，提高了试验的稳定性和试验精度。
　　5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难精确控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。
　　6．本系统也可以进行变压器31次谐波分析试验。（变压器功率分析仪仪具备此功能）。
　　7.采用一体式控制设计方案,即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。均实现自动测试。
　　8.采用一体式控制方案的好处是既方便试验人员操作,也便于安装调试,可提高台体的可靠性。
