变压器油色谱在线监测系统简介 ----Product introduction
HZSP-III变压器油色谱在线监测系统可实现自动定量循环清洗、进油、油气分离、样品分析,数据处理,实时报警;快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率,并通过故障诊断专家系统早期预报设备故障隐患信息,避免设备事故,减少重大损失,提高设备运行的可靠性。该系统作为油色谱在线监测领域的新一代产品,将为电力变压器实现在线远程 DGA 分析提供稳定可靠的解决方案,是电力系统状态检修制度实施的有力保障。
HZSP-III系统是结合了本公司在电力色谱自动全脱气装置运行中近二十年的成功经验,并总结国内外油色谱在线监测的优缺点,倾心打造而成。该系统保持了我公司产品向来所具有的稳定性、可靠性、准确性等方面的优势:
♦ 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率;
♦ 定量清洗循环取样方式,真实地反应变压器油中溶解气体状态;
♦ 油气分离安全可靠,不污染,排放和不排放变压器油可由用户自己选择;
♦ 采用专用复合色谱柱,提高气体组分的分离度;
♦ 采用进口特制的检测器 ,提高烃类气体的检测灵敏度;
♦ 高稳定性、高精度气体检测技术,误差范围为 ± 10%;
♦ 成熟可靠的通信方式,采用标准网络协议,支持远程数据传输;
♦ 数据采集可靠性高,采用过采样技术Δ-∑模数转换器,24位分辨率,自动校准;
♦ 多样的数据显示及查询方式,提供报表和趋势图,历史数据存储寿命为10年;
♦ 环境适应能力强,成功应用于高寒、高温、高湿度、高海拔地区;
♦ 抗干扰性能高,电磁兼容性能满足 GB/T17626 与 IEC61000 标准 ;
♦ 提供有两级报警功能,报警信号可远传;
♦ 开放的数据库,可接入电力系统局域网;
此外,HZSP-III系统采用了模块化设计,高性能嵌入式处理器的应用使色谱在线监测系统更加稳定可靠。
HZSP-III系统是结合了本公司在电力色谱自动全脱气装置运行中近二十年的成功经验,并总结国内外油色谱在线监测的优缺点,倾心打造而成。该系统保持了我公司产品向来所具有的稳定性、可靠性、准确性等方面的优势:
♦ 在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率;
♦ 定量清洗循环取样方式,真实地反应变压器油中溶解气体状态;
♦ 油气分离安全可靠,不污染,排放和不排放变压器油可由用户自己选择;
♦ 采用专用复合色谱柱,提高气体组分的分离度;
♦ 采用进口特制的检测器 ,提高烃类气体的检测灵敏度;
♦ 高稳定性、高精度气体检测技术,误差范围为 ± 10%;
♦ 成熟可靠的通信方式,采用标准网络协议,支持远程数据传输;
♦ 数据采集可靠性高,采用过采样技术Δ-∑模数转换器,24位分辨率,自动校准;
♦ 多样的数据显示及查询方式,提供报表和趋势图,历史数据存储寿命为10年;
♦ 环境适应能力强,成功应用于高寒、高温、高湿度、高海拔地区;
♦ 抗干扰性能高,电磁兼容性能满足 GB/T17626 与 IEC61000 标准 ;
♦ 提供有两级报警功能,报警信号可远传;
♦ 开放的数据库,可接入电力系统局域网;
此外,HZSP-III系统采用了模块化设计,高性能嵌入式处理器的应用使色谱在线监测系统更加稳定可靠。
变压器油色谱在线监测系统参数 ----Technical parameter
序号 | 技术参数名称 | 提供值 | |
1 | 系统型号 | HZSP-III | |
2 | 工作环境温度 | -40℃~+70℃ | |
3 | 工作环境湿度 | 相对湿度5~95%(装置内部既无凝露,也不应结冰) | |
4 | 大气压力 | 70kPa~110kPa | |
5 | 工作电源 | AC 220 V±10% , 50Hz | |
6 | 监测组分 | H2、 CO、 CO2、 CH4、 C2H4、 C2H2、 C2H6、H20(可选)等7种气体组分及微水、相对增长率及绝对增长速度; 油中微水监测可选 | |
7 | 分析诊断功能 | 通过改良三比值法、大卫三角法及立方体图示法对监测数据进行分析、诊断,并提供原始谱图 | |
8 | 最小检测周期 | 40-60分钟,可由用户自行设定,默认24小时 | |
9 | 取样方式 | 循环取样,安全真实地反应变压器中气体真实情况 | |
10 | 油气分离方式 | 真空全脱气方式 | |
11 | 数据存储寿命 | ≥ 10 年 | |
12 | 配备载气量 | 气源发生器 | |
13 | 监测气体 | 测量范围 | 最低检测 |
1) | H2 | 1 ~ 2000 µ l/l | 1µ l/l |
2) | CO、 CO2 | 1 ~ 5000 µ l/l | 5 µ l/l |
3) | CH4 | 0.1 ~ 2000 µ l/l | 0.1-0.5 µ l/l |
4) | C2H4 | 0.1 ~ 2000 µ l/l | 0.1-0.5 µ l/l |
5) | C2H6 | 0.1 ~ 2000 µ l/l | 0.1 -0.5µ l/l |
6) | C2H2 | 0.1 ~ 500 µ l/l | 0.1-0.5 µ l/l |
7) | H2O(可选) | 1 ~ 800 µ l/l | |
8) | 总烃 | 1 ~ 8000 µ l/l | |
9) | 总含气量(可选) | 0.2 ~ 15% | |
14 | 稳定性(测量偏差) | 同一试验条件下对同一油样的监测结果偏差不超过 ±5%(中等浓度) | |
15 | 静电放电抗扰度 | 4 级,± 8kV-± 15kV | |
16 | 电快速瞬变脉冲群抗扰度 | 4 级,± 4kV | |
17 | 浪涌(冲击)抗扰度 | 4 级,± 4kV | |
18 | 耐地震能力:地震波为正弦波 持续时间:三个周波,安全系数 1.67 |
地震烈度 9 度地区: 地面水平加速度 0.4g ,地面垂直加速度 0.2g |
|
地震烈度 8 度地区: 地面水平加速度 0.25g ,地面垂直加速度 0.125g |
|||
地震烈度 7 度地区: 地面水平加速度 0.2g ,地面垂直加速度 0.1g |
|||
19 | 存储运输极限环境温度 | -40 ℃ ~+ 80 ℃ | |
20 | 外壳的防护性能 | 室外安装部件(本系统和通讯控制单元) IP56 | |
21 | 外形尺寸 | 宽 600mm × 深 535mm × 高 1100mm | |
22 | 整机重量 | 130kg | |
23 | 基础尺寸 | 长 600mm× 宽500mm× 地面高200mm左右详细施工见基座施工图 |
变压器油色谱在线监测系统功能 ----Product features

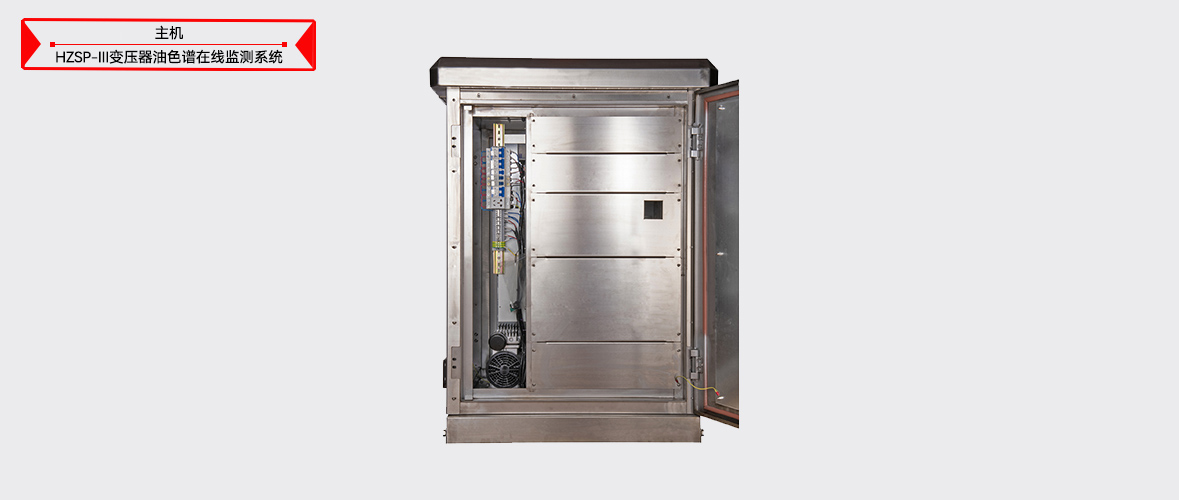

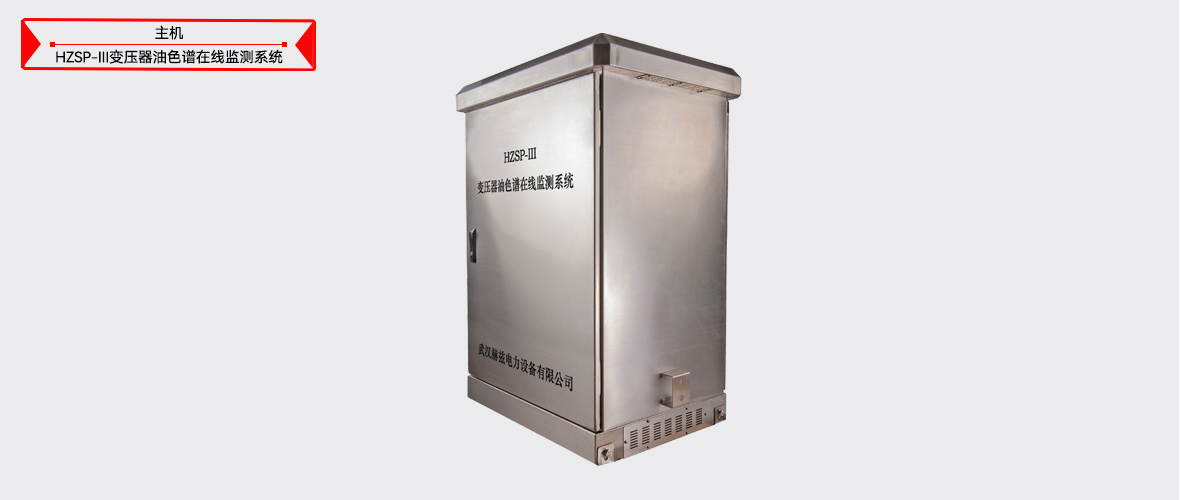

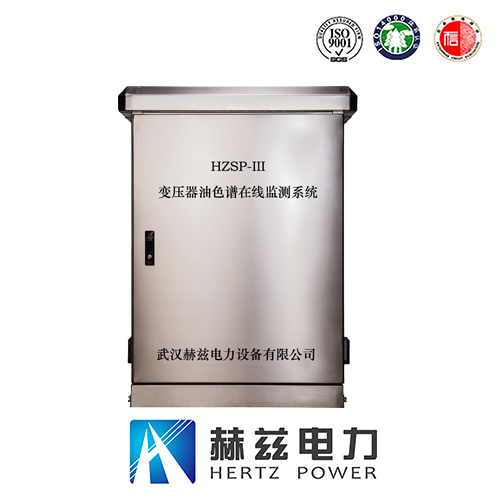

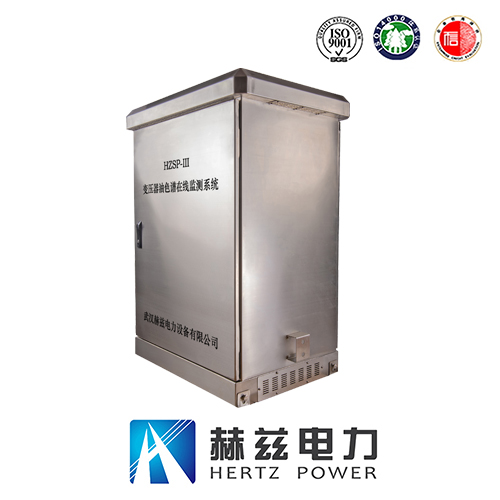

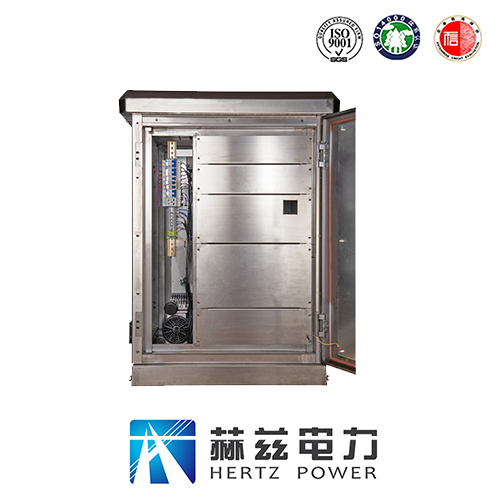

变压器油色谱在线监测系统图片 ----Picture display
![](/d/file/p/2024/07-25/c6d7ce0e8f5fd13037f1eba08f6fa571.jpg)
![](/d/file/p/2024/07-25/847fdeadd459af21c7cba3042041e404.jpg)
![](/d/file/p/2024/07-25/3fc2b44c366d8f693773bca8c6aaea8c.jpg)
变压器油色谱在线监测系统附件配件 --------Accessories
本产品HZSP-III变压器油色谱在线监测系统表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准,技术参数和型号如有变动,恕不另行通知图片变压器油色谱在线监测系统附件...
