超声波局放巡检仪简介 ----Product introduction

电气设备的局部放电现象对电气设备的本身和电网都会产生不同程度的影响，严重的甚至导致设备报废和电网崩溃，因此对电气设备的早期局放监测，准确的掌握设备的运行状况，及时有效的消除设备存在的故障隐患，把设备的故障消灭在萌芽状态，对保证设备和电网本身的安全起着至关重要的作用。电气设备局放检测的方法有很多，诸如：脉冲电流法、DGA法、超声波检测法、RIV法、光测法、射频检测法和化学方法等。各种检测方法各有所长，但相比较而言超声波检测方法简便易用，非常适合日常设备点巡检，实时掌握电气设备的运行状况。常见的电气设备局放故障一般会有：电晕、电弧和电痕。电晕和初期的电痕不会产生热量，并且环境高温也会掩饰了这些现象，用日常的红外热像仪无法检测，但它却会产生超声波信号，用超声波局放巡检仪可以远距离进行检测。电弧和严重的电痕在产生超声波的同时也会产生高热量，因此用红外和超声波的方法都可以进行测试；但当局放发生在设备内部时，用红外的方法则无法发现，用超声波局放巡检仪在电气设备的表面或结合面处可以进行检测。

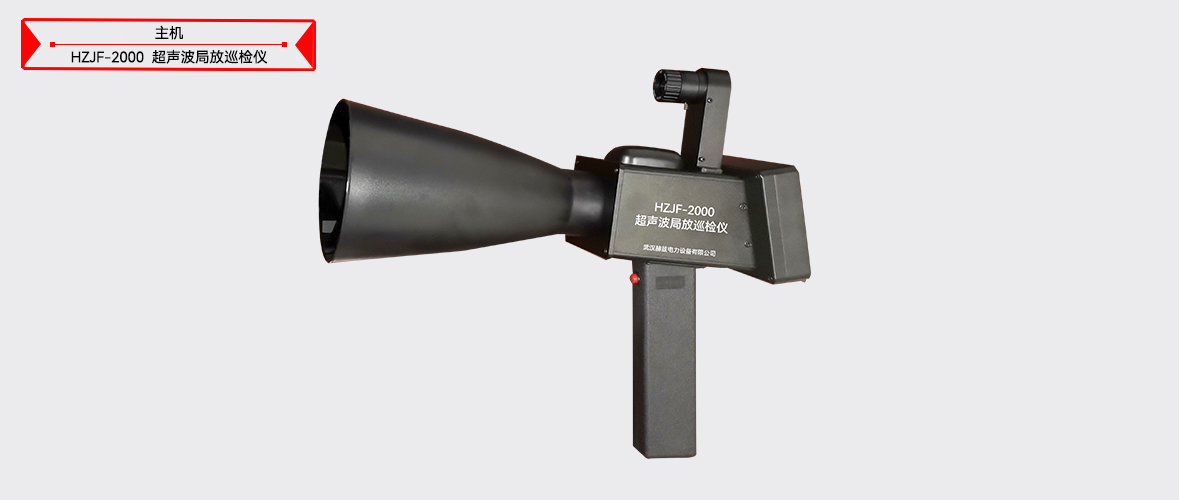

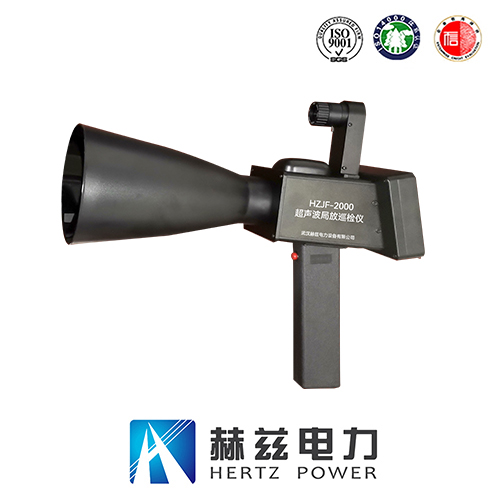

超声波局放巡检仪是通过采集电力线路异常超声波信号并经过软件分析来诊断电力线路故障隐患的检测装置。此装置是在不停电的状态下实现判断故障隐患的位置和故障类型。装置通过超声波探测器（超声波传感器）采集超声波异常信号后，传输到主机，同时通过主机内置的分析软件准确诊断出故障隐患类型及严重等级，并转换为可听声音信号及波形输出，帮助巡检人员准确发现线路故障隐患，预防恶性故障的发生，避免了不必要的停电，提高了供电可靠性，同时也提高了巡检人员工作效率和降低了巡检人员劳动强度。

超声波局放巡检仪参数 ----Technical parameter

电路系统	抗干扰滤波的模拟电路及数字电路
CPU	主频1GHz
内存	运行内存2GB DDR3， 16GB Emmc
显示屏	5.0寸TFT液晶显示屏
接口	TF存储卡，USB(TYPE-C), 耳机
SD存储卡	8G以上TF卡
摄像头	500万像素高清摄像头
附属配置	GPS、温湿度、高亮度激光定位
存储功能	GPS坐标、时间/日期、温/湿度
测量量程	-7dBμV ~ 68dBμV
频率范围	20kHz~150kHz
分辨率	1dB
误差	±1dB
传感器灵敏度	-65dB (0dB = 1volt/μbar rms SPL）
传感器中心频率	40kHz
使用环境	-25℃~70℃
传感器直径	16mm
相对湿度	0~95%
充电器规格	输入：100-240V， 50/60Hz 输出：电压20V，电流3.25A
电源	电池供电：锂电池 14.8V/2600mAH 工作时间：8小时以上
