配电自动化终端测试仪简介 ----Product introduction

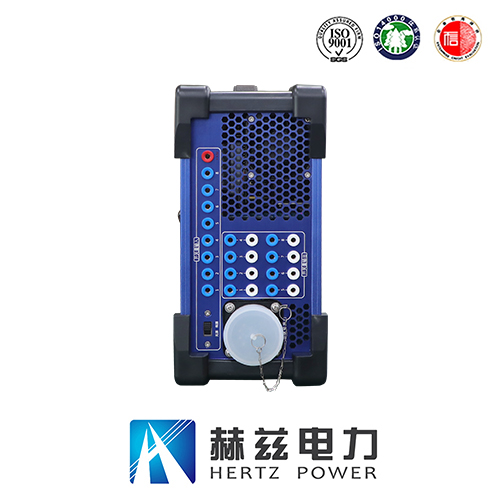

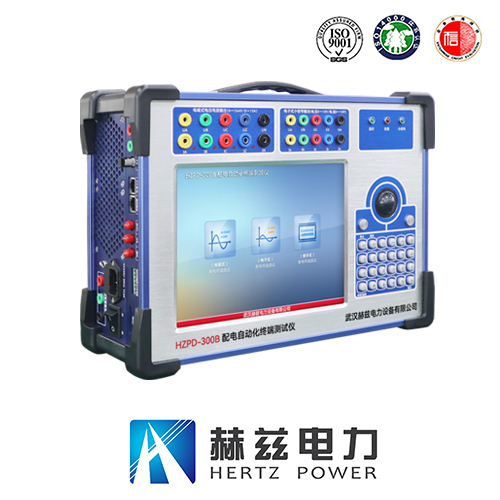

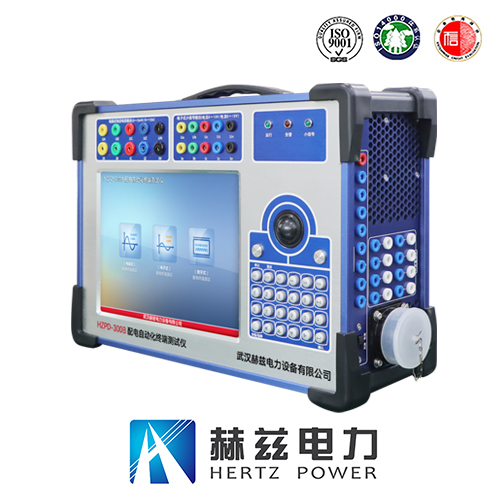

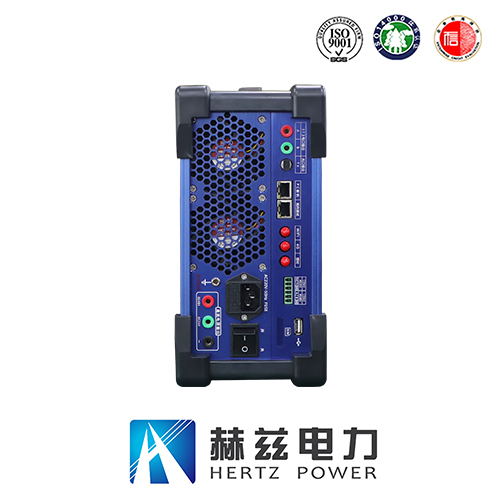

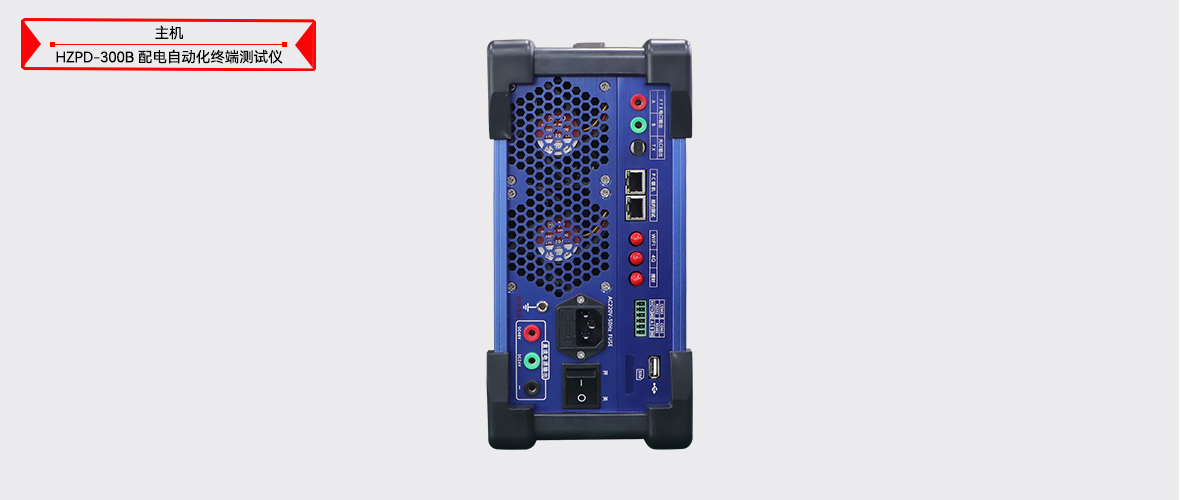

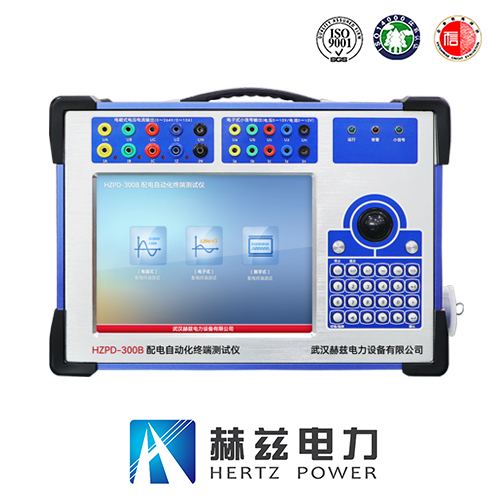

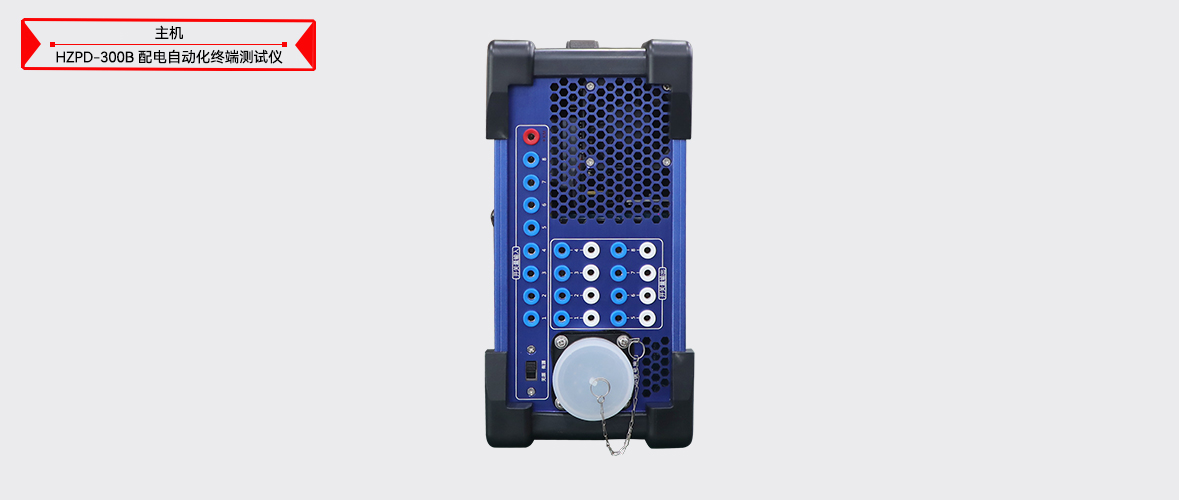

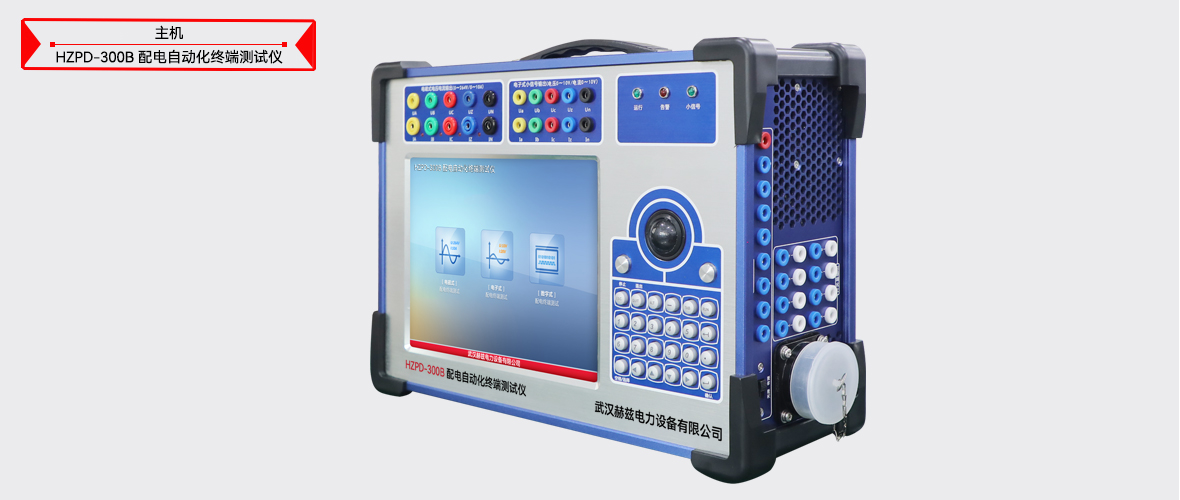

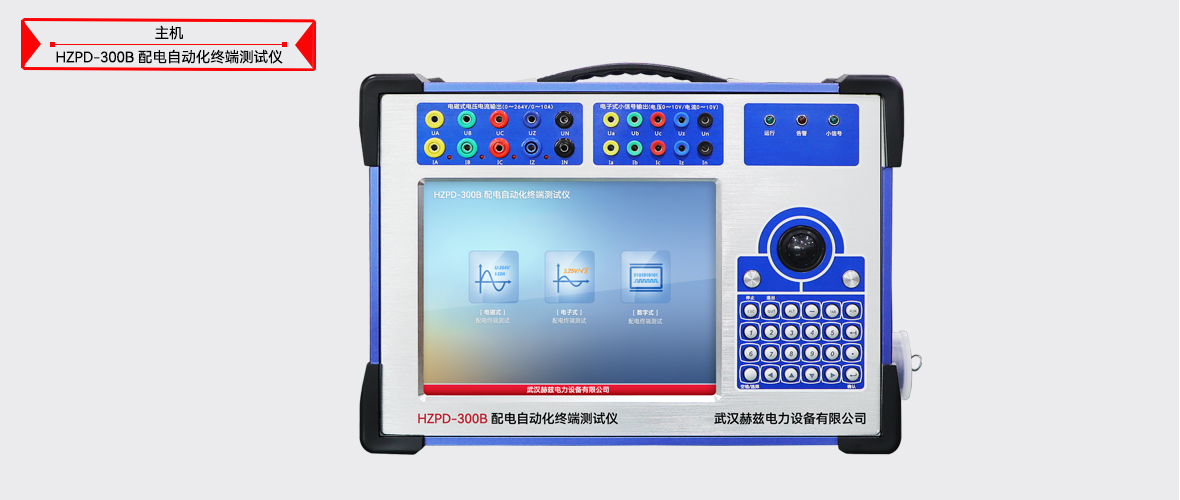

HZPD-300B配电自动化终端测试仪采用最新行业标准设计，国产硬件，可对电磁式、电子式、数字式等配电终端进行高精度测试，支持电磁和电子组合输出，采用航插设计有效避免误接的同时大大提高了接线的效率，适应于站所终端、馈线终端、一二次融合馈线终端等全类型配电终端设备试验检测。

配电自动化终端测试仪参数 ----Technical parameter

电压模拟量输出		EVT 小信号输出
输出路数	4路输出（额定57.735V/100.0V/220.0V）	输出路数(独立通道)	4路输出（额定3.25/√3V，零序6.5V）
单相输出范围	0~264.0V	单相输出范围	0~10.0V
输出精度	0.05%RG	输出精度	0.05%RG
谐波次数	2-24 次	谐波次数	2-24 次
直流输出	-200~+200V	ECT 小信号输出
直流精度	≤±0.1%RG	输出路数	4路输出（额定1.0V，零序0.2V）
电流模拟量输出		单相输出范围	0~10.0V
输出路数	4路输出（额定1.0A/5.0A）	输出精度	0.05%RG
单相输出范围	0~10.0A	谐波次数	2-24 次
输出精度	0.05%RG	FT3 数字信号输出
谐波次数	2-24 次	单相输出范围	4×(0~264.0V)，4×(0~30A)
直流输出	-20~+20A	输出精度	0.05%RG
直流精度	≤±0.1%RG	通讯接口	电口和光口ST各一个，支持RS485
状态量输入输出		尺寸	369129269mm³ (长宽高)
通道数	8路输入，8组快速开出	重量	7.5kg

配电自动化终端测试仪功能 ----Product features

1）一体化设计，覆盖市场上电磁式、电子式、数字式等配电终端入网检验测试；
2）对配电自动化终端设备（DTU、FTU）一键自动化联调测试，无需人工干预；
3）检测过程闭环联动，全面检测被测终端性能和功能，一键自动化检测效率高；
4）不停电的状态下，实现多点的DTU/FTU终端的同步故障模拟，配合主站进行故障区域判断、故障隔离和供电恢复策略的执行，实现完整的馈线自动化（FA）功能测试；
5）可针对不同终端自定义测试方案库，测试时智能匹配、一键测试，并生成标准测试报告；
6）支持南网和国网IEC101、IEC104等通讯规约，一键导入各大配电自动化终端厂家的规约点表；
7）就地多机同步控制输出，同时支持云平台远程操控实现集中型和就地型馈线测试；
8）9.7寸超大屏，Windows操作界面，布局合理，操作方便，可外接PC和远程云操作。
