直流高压发生器系列（一体式）简介 ----Product introduction
ZGF-120kV/5mA（一体式）直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
直流高压发生器系列（一体式）参数 ----Technical parameter
| 规格 技术参数 |
40/3 | 60/2 | 60/3 | 60/5 | 60/10 | 80/2 | 100/2 | 100/5 | 120/5 |
| 额定电压(kV) | 40 | 60 | 60 | 60 | 60 | 80 | 100 | 100 | 120 |
| 额定电流(mA) | 3 | 2 | 3 | 5 | 10 | 2 | 2 | 5 | 5 |
| 额定功率(W) | 120 | 120 | 180 | 300 | 600 | 160 | 200 | 500 | 600 |
| 机箱重量(kg) | 10 | 10.5 | 10.5 | 11 | 15 | 18 | 18 | 20 | 21 |
| 电压测量精度 | 数显表±（1.0%读数±2个字） | ||||||||
| 电流测量精度 | 数显表±（1.0%读数±2个字） | ||||||||
| 波纹系数 | ≤1% | ||||||||
| 电压稳定度 | 随机波动，电源电压变化±10%时≤1% | ||||||||
| 过载能力 | 空载电压可超出额定电压10%使用十分钟 最大充电电流为1.5倍额定电流 |
||||||||
| 电源 | 单相交流50Hz 220V±10% | ||||||||
| 工作方式 | 间断使用 | ||||||||
| 一次连续时间最长为30分钟 | |||||||||
| 工作环境 | 温度：-10～40℃ | ||||||||
| 相对湿度：室温为25℃时不大于85%（无凝露） | |||||||||
| 海拔高度：1500米以下 | |||||||||
| 带 电 容 负荷能力 |
被试品电容量无限制 | ||||||||
| 可用1.5倍的额定电流充电 | |||||||||
| 操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验 | ||||||||
| 过压保护采用拨置，一目了然 | |||||||||
| 机箱倍压放置一个铝合金箱，整机一手可提 | |||||||||
主要配置
| 序号 | 名称 | 数量 | 单位 |
| 1 | 主机控制箱 | 1 | 台 |
| 2 | 保险丝 3A | 3 | 个 |
| 3 | 电源线 | 1 | 根 |
| 4 | 放电棒专用接地线 | 1 | 根 |
| 5 | 放电棒 | 1 | 根 |
| 6 | 限流电阻（倍压内置） | ||
| 7 | 使用说明书 | 1 | 份 |
| 8 | 产品检验合格证 | 1 | 份 |
| 9 | 出厂验收试验报告 | 1 | 份 |
直流高压发生器系列（一体式）功能 ----Product features
1）采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
2）采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
3）全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1个字。
4）升压电位器零起升压。
5）75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
6）过压保护采用拔码设定，一目了然，误差±1%。
7）倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
8）一体化设计、高压拖地电缆引出，方便现场试验。
9）产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
2）采用电压大反馈，输出电压稳定度高，纹波系数小≤1%。
3）全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1个字。
4）升压电位器零起升压。
5）75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
6）过压保护采用拔码设定，一目了然，误差±1%。
7）倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
8）一体化设计、高压拖地电缆引出，方便现场试验。
9）产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。

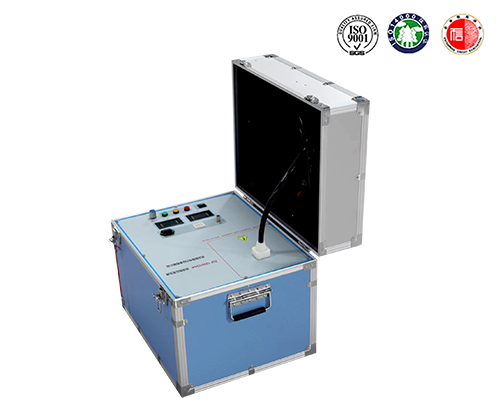

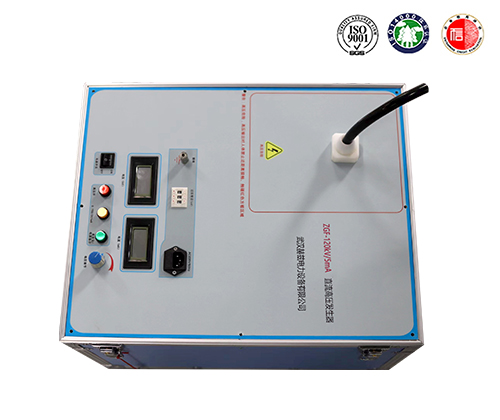

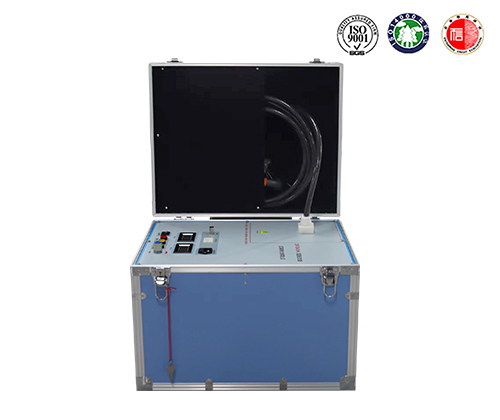

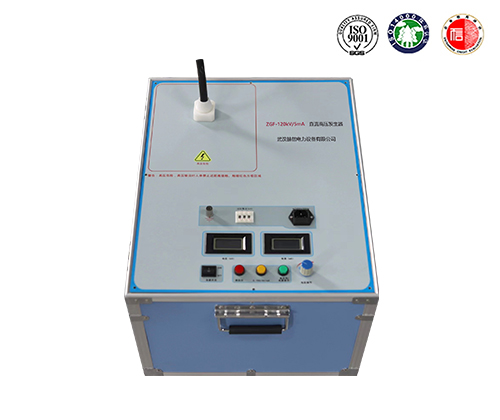

直流高压发生器系列（一体式）图片 ----Picture display

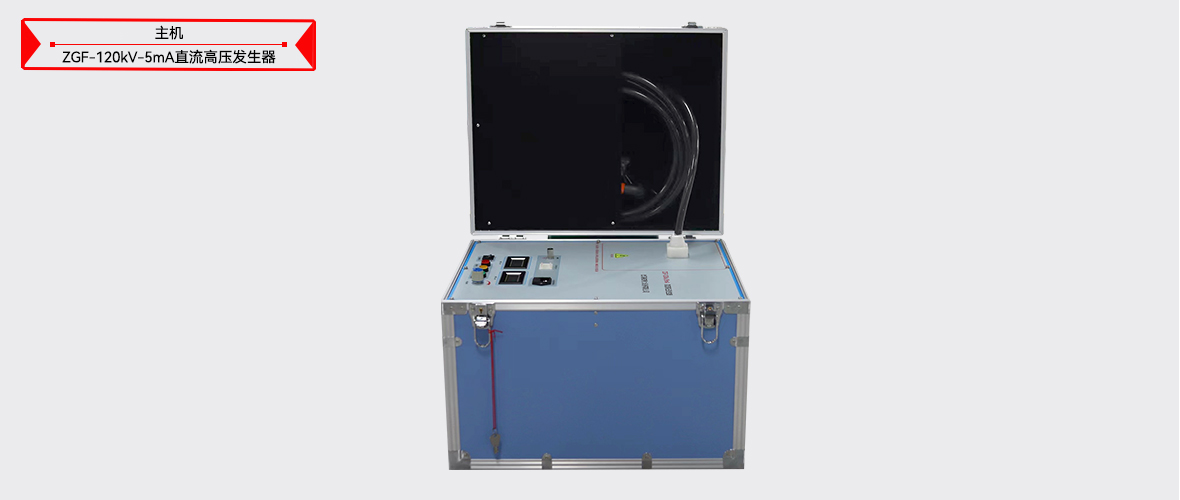

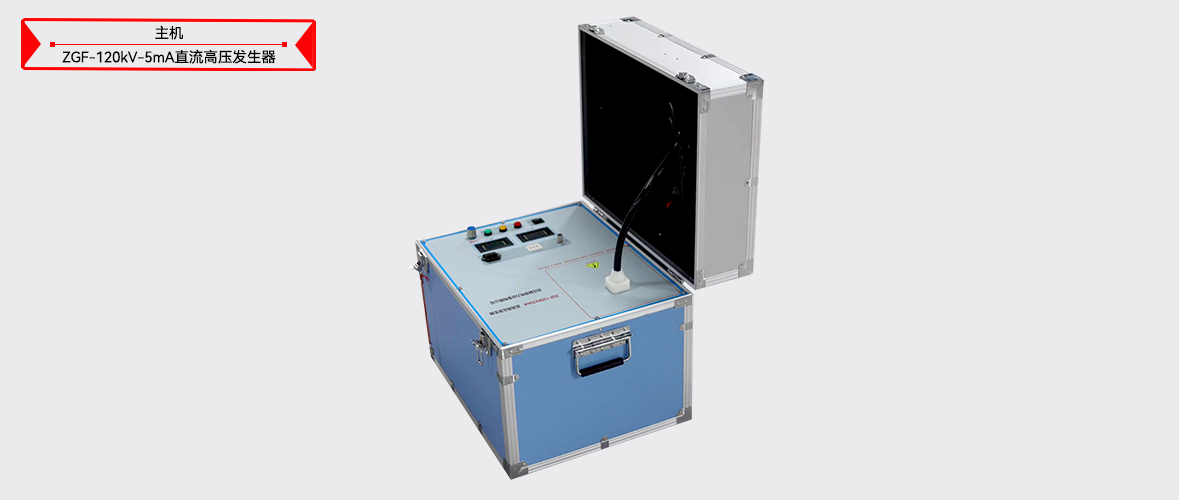

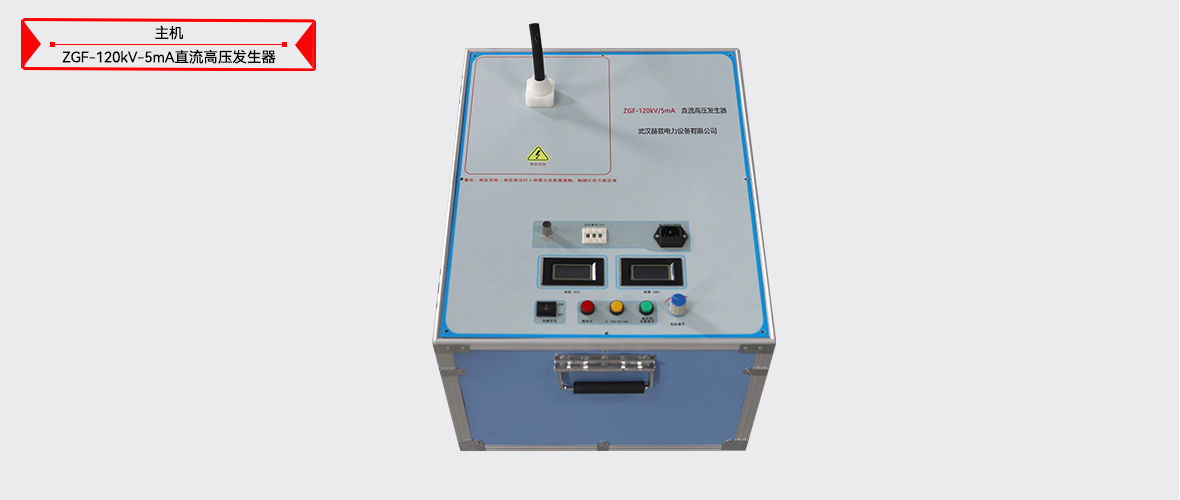

直流高压发生器系列（一体式）附件配件 --------Accessories
本产品ZGF-120kV/5mA直流高压发生器系列（一体式）表详细清单请以说明书或代销合同为准
