互感器校验仪简介 ----Product introduction

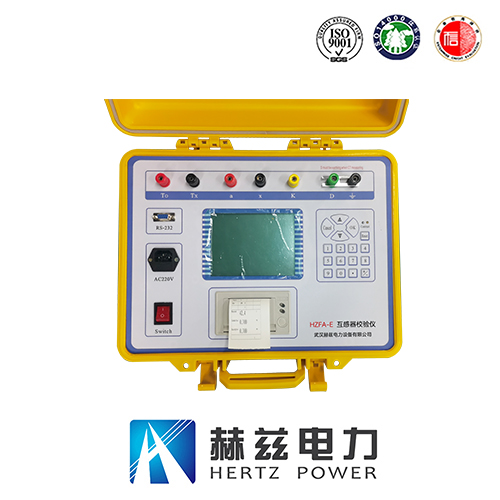

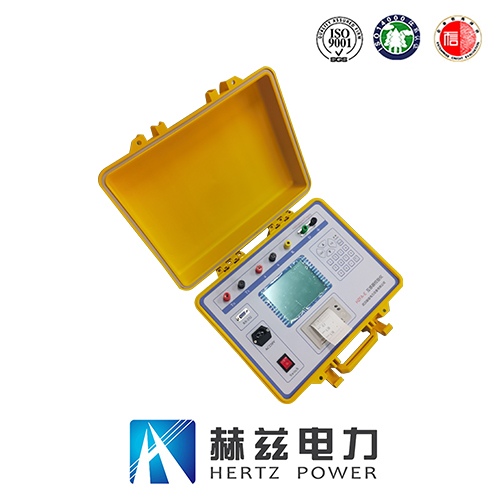

HZFA-E互感器校验仪的主要用途，是对现场应用的或者在实验室应用的电压互感器和电流互感器进行技术性能的检定。为了实现这一目的，互感器校验仪必须与相关设备构成一套完整的互感器校验装置。由于互感器校验仪的性能指标与相关设备之间存在着密切的技术关联，因此要想正确地研究与理解互感器校验仪的整体概念，必须对互感器校验装置作一基本的了解。
我国互感器校验仪大致可以分为三代：第一代电工类校验仪,使用操作繁琐，接线复杂；第二代校验仪采用较为先进的电子线路，使用较上一代校验仪方便，但在测量过程中需要要人为切换量程档位，测试过程中显示信息少。第三代校验仪大都采用了单片机，使仪器的智能化程度得到提高，部分仪器具有计算机通讯接口，提高了办公自动化水平。

互感器校验仪参数 ----Technical parameter

1.设备使用环境
⑴.温度:5℃--40℃相对湿度:<80%(25℃)   海拔高度:<2500m
电源频率:50Hz±0.5 Hz    电源电压:220V±5V
⑵.测量范围:
同相分量(%): 0.0001～200.0           分辨率:0.0001
正交分量(分):0.001～700.0           分辨率:0.001
阻抗(Ω): 0.0001～20.0                分辨率:0.0001
导纳(ms)：0.0001～20.0              分辨率:0.0001
⑶.基本误差:
同相分量:ΔX=±（X×1%＋Y×1%）±Dx (有1级可选)
正交分量:ΔY=±（X×1%＋Y×1%×34.48）(有2级可选)
“X”、“Y”——仪器的显示值
“Dx,Dy”——仪器的量化误差
Dx=2,Dy=5
⑷.百分表:1.5级(有1级可选)

2.工作范围：
⑴.电流：（1%－149%）In（In =5A）
（5%－149%）In（In =1A）
⑵.电压：（5%－149%）Un（Un =100V，150V，100V）
（5%－149%）Un（Un =100V/3）

3.工作负荷：
⑴.电流：TO对TX＜0.12Ω       cosΦ=1
⑵.电压：a对x＜0.25VA        （100V）

互感器校验仪功能 ----Product features

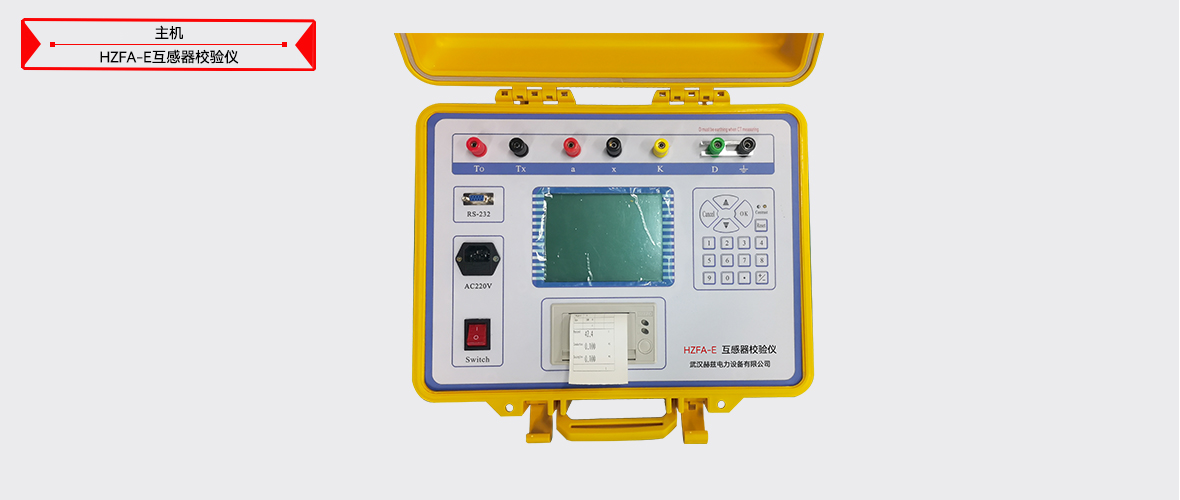

1.采用5寸液晶显示，可视范围大，带长寿命背光照明，方便使用，优于很多厂家的显示技术（比如山西互感器厂的数码管校验仪）；
2.全中文操作界面，界面美观；
3.高度集成化：误差，信号状态全部集成在显示器上，直观；
4.高度智能化：二次开路，接线错误，变比错误，急性错误等报警信息直接显示在校验仪液晶上面；
5.能够自动实现互感器测量，能够自动切换电流电压负载箱，不需要人为的干预切换；
6.仪器能够达到1级。目前市场上校验仪大多数采用阻容移相90°方法来实现数据测量，这种方法易受到环境温度、电源频率影响，上述环境一旦发生变化，其测量数据将受到很大的影响；
7.百分表、比差、角差采用特大字体显示，方便用户观测；
8.完全满足JJG314-2010和JJG314-2010要求，自动采样；
9.自动判断极性错误，变比错误；
10.上位机软件具有虚拟仪器开放功能；
11.彻底解决S级测量问题；
12.自动切换量程；
13.采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题；
14.功耗：＜15VA（不带微型打印机）；
＜25VA（带微型打印机）；
15.谐波抑制比: ＞40db；
16.外形尺寸：260mm（长）×350mm (宽)×150mm（高）；
17.重量：6Kg。

主要功能特点
1.检定电流、电压互感器的角差和比差；
2.测试电流互感器二次负载的阻抗；
3.测试电压互感器二次负载的导纳；
4.测量交流小电流和交流小电压；
5.带RS232通讯接口。
