程控耐压测试仪简介 ----Product introduction

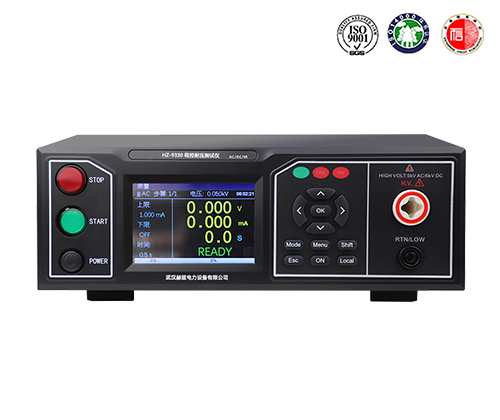

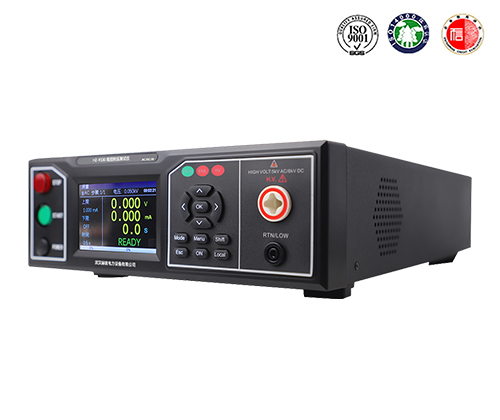

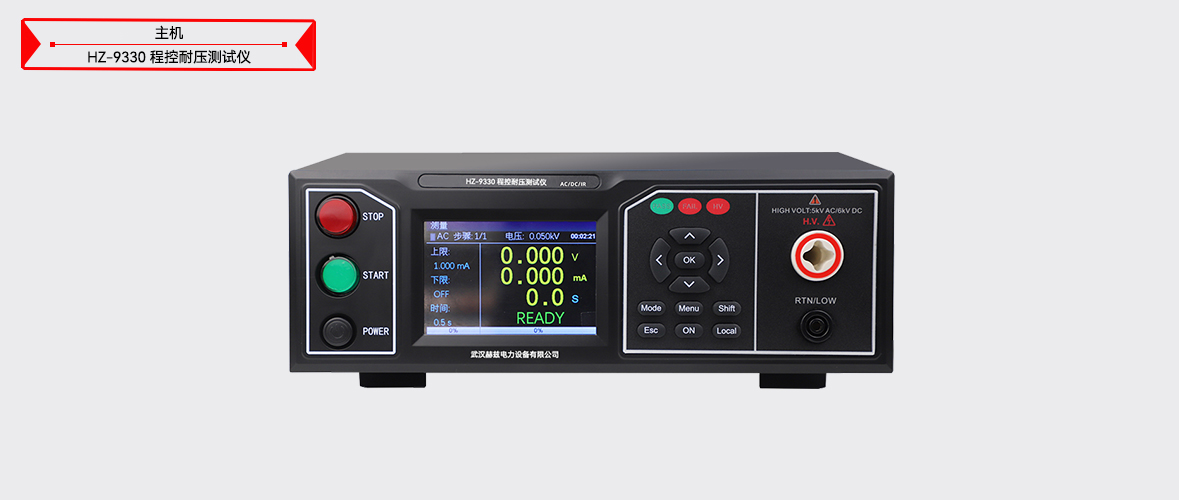

HZ-9330系列程控耐压测试仪是一款采用局速MCU和大规模数字电路设计的高性能安全测试仪。输出电压升高和降低。输出电压的频率安全由单片机控制，可实时显示击穿电流和电压值，并具有软件校准功能。配备PLC接口、RS232C、RS485、USB设备、USB主机接口，可方便地与计算机或PLC结合，组成综合测试系统。可快速准确地对家用电器、仪器仪表、照明电器、电热电器、电脑、信息机等进行全面的安全测量。

程控耐压测试仪参数 ----Technical parameter

参数	机型	HZ-9330	HZ-9330A	HZ-9330B	HZ-9330AY
交流耐压测试	电压范围	0.050kV~5.000kV	0.050kV~5.000kV	0.050kV~5.000kV	0.050kV~5.000kV
	电压精度	±（2%+5V）	±（2%+5V）	±（2%+5V）	±（2%+5V）
	分辨率	1V	1V	1V	1V
	最大输出功率	100VA(5.000kV/20mA)	100VA(5.000kV/20mA)	100VA(5.000kV/20mA)	100VA(5.000kV/20mA)
	最大额定电流	20mA	20mA	20mA	20mA
	下限电流范围	0~20mA,0=不判断下限	0~20mA,0=不判断下限	0~20mA,0=不判断下限	0~20mA,0=不判断下限
	输出波形	正弦波	正弦波	正弦波	正弦波
	输出波形失真	≤5%(空载或纯阻性负载)	≤5%(空载或纯阻性负载)	≤5%(空载或纯阻性负载)	≤5%(空载或纯阻性负载)
		DDS线性功放	DDS线性功放	DDS线性功放	DDS线性功放
	电压上升时间	0.1s~999.9s，OFF=电压上升时间关	0.1s~999.9s，OFF=电压上升时间关	0.1s~999.9s，OFF=电压上升时间关	0.1s~999.9s，OFF=电压上升时间关
	测试时间	0.3s~999.9s，OFF=连续测试	0.3s~999.9s，OFF=连续测试	0.3s~999.9s，OFF=连续测试	0.3s~999.9s，OFF=连续测试
	电压下降时间	0.1s~999.9s， OFF=电压下降时间关	0.1s~999.9s， OFF=电压下降时间关	0.1s~999.9s， OFF=电压下降时间关	0.1s~999.9s， OFF=电压下降时间关
直流耐压测试	电压范围	0.050kV~6.000kV	0.050kV~6.000kV		0.050kV~6.000kV
	电压精度	±（2%+5V）	±（2%+5V）		±（2%+5V）
	分辨率	1V	1V		1V
	最大输出功率	60W(6.000kV/10mA)	60W(6.000kV/10mA)		60W(6.000kV/10mA)
	最大额定电流	0~10mA	0~10mA		0~10mA
	下限电流范围	0~10mA	0~10mA		0~10mA
	纹波系数	≤5%(6kV/10mA)	≤5%(6kV/10mA)		≤5%(6kV/10mA)
	放电时间	≤200ms	≤200ms		≤200ms
	电压上升时间	0.1s~999.9s， OFF=电压上升时间关	0.1s~999.9s， OFF=电压上升时间关		0.1s~999.9s， OFF=电压上升时间关
	测试时间	0.3s~999.9s，OFF=连续测试	0.3s~999.9s，OFF=连续测试		0.3s~999.9s，OFF=连续测试
	电压下降时间	0.1s~999.9s， OFF=电压下降时间关	0.1s~999.9s， OFF=电压下降时间关		0.1s~999.9s， OFF=电压下降时间关
绝缘测试	输出电压设定	0.050kV~5.000kV解析度：1V volts/Step
	电阻上限设定	范围：(0.2M~100G)Ω
	电阻下限设定	范围：(0.1M~100)GΩ
	电压上升时间	0.1s~999.9s，OFF=电压上升时间关
	测试时间	0.3s~999.9s，OFF=连续测试
	电压下降时间	0.1s~999.9s，OFF=电压下降时间关
	电阻表	≥500v0.10MΩ-1.0GΩ ±5%1.0G-50.0GΩ±10% 50.0GΩ-100.0GΩ±15% <500V0.20MΩ-1.0GΩ±10%1.0GΩ-10.0GΩ 无精度要求
机型		卧式	卧式	卧式	卧式
电弧侦测		1mA-20mA	1mA-20mA	1mA-20mA	1mA-20mA
输入特性		100V~240V50Hz/60Hz	100V~240V50Hz/60Hz	100V~240V50Hz/60Hz	100V~240V50Hz/60Hz
测试报警		蜂鸣器、液晶显示、FAIL指示灯	蜂鸣器、液晶显示、FAIL指示灯	蜂鸣器、液晶显示、FAIL指示灯	蜂鸣器、液晶显示、FAIL指示灯
屏幕尺寸		3.5寸TFT液晶显示屏	3.5寸TFT液晶显示屏	3.5寸TFT液晶显示屏	3.5寸TFT液晶显示屏

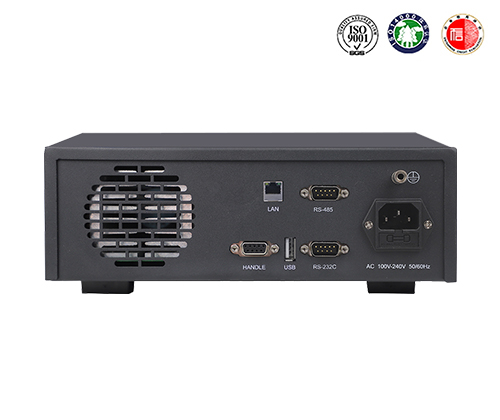

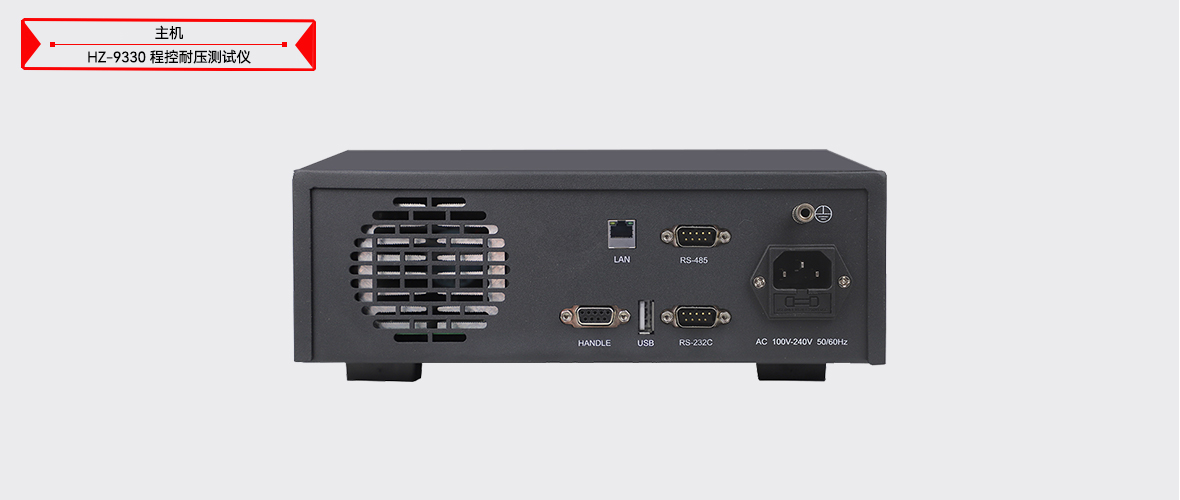

通讯接口		HANDLER、RS232、RS485、USBDRV(电脑接口)、USBHOST(U盘接口)、LAN	HANDLER、RS232、RS485、USBDRV(电脑接口)、USBHOST(U盘接口)、LAN	HANDLER、RS232、RS485、USBDRV(电脑接口)、USBHOST(U盘接口)、LAN	HANDLER、RS232、RS485、USBDRV(电脑接口)、USBHOST(U盘接口)、LAN
存储器		64Mflash每个文件可存储50个测试步骤	64Mflash每个文件可存储50个测试步骤	64Mflash每个文件可存储50个测试步骤	64Mflash每个文件可存储50个测试步骤
外形体积(W×D×H)		260400100mm	260400100mm	260400100mm	260400100mm
重量(KG)		7KG	7KG	7KG	7KG
随机标配附件		电源线HZ00001、RS232通讯电缆HZ00002、测试线HZ26003A测试线HZ00048	电源线HZ00001、RS232通讯电缆HZ00002、测试线HZ00048测试线HZ26003A	电源线HZ00001、RS232通讯电缆HZ00002、测试线HZ00048测试线HZ26003A	电源线HZ00001、RS232通讯电缆HZ00002、测试线HZ00048、测试线HZ26003A、HZ8N+高压棒BNC双头线HZ00016
选配件		HZ00031USB转Rs485母串口线工业级 HZ8N+高压棒 HZ00003RS232转USB线	HZ00031USB转Rs485母串口线工业级 HZ8N+高压棒 HZ00003RS232转USB线	HZ00031USB转Rs485母串口线工业级 HZ8N+高压棒 HZ00003RS232转USB线	HZ00031USB转Rs485母串口线工业级 HZ00003RS232转USB线
接触检查		可选打开或者关闭	可选打开或者关闭	可选打开或者关闭	可选打开或者关闭

主要配置

序号	名称	数量	单位	备注
1	高压测试夹	1	条	HZ26003A
2	测试线	1	条	HZ00048
3	电源线	1	条	HZ00001
4	串口连接线	1	条	RS232
5	HZ8N+高压棒	1	条	(仅HZ-9330AY配)
6	BNC双头线	2	条	(仅HZ-9330AY配)
7	合格证	1	份
8	校准证书	1	份

程控耐压测试仪功能 ----Product features

1、交/直流耐压功能采用DDS数字信号合成技术，产生准确、稳定、纯净、低失真的波形。
2、可调高压上升和下降时间，满足不同测试对象的要求，具有电弧检测功能，测试结果可同时保存。
3、具有双频综合测试，频率范围50Hz、60Hz人性化操作界面，支持数字键输入、拨盘输入，操作更简单。
4、完整的操作帮助提示，可有效提高用户效率，支持字符文件名输入，文件名最大长度为12个字符。
5、测试步骤与系统状态信息同步显示，便于了解测试步骤详情及测试过程中的系统状态。
6、中英文双语操作界面，适应不同用户需求，支持大容量存储。适应不同的测试应用要求。
