高压开关特性及回路电阻测试系统简介 ----Product introduction

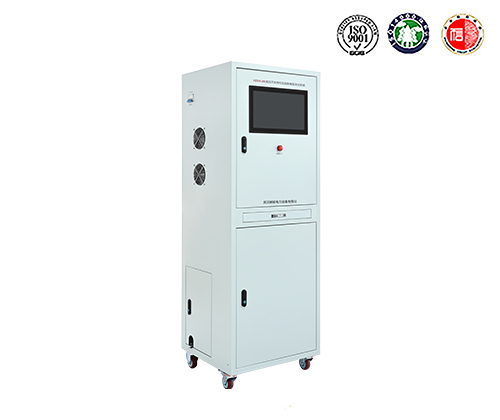

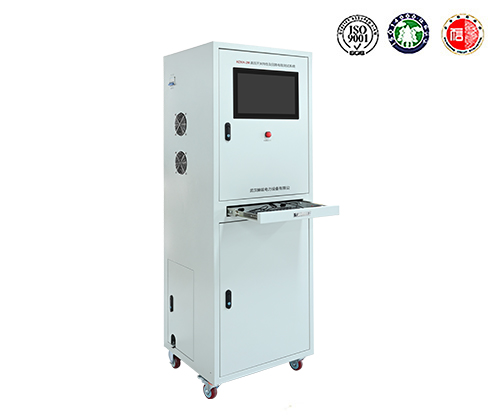

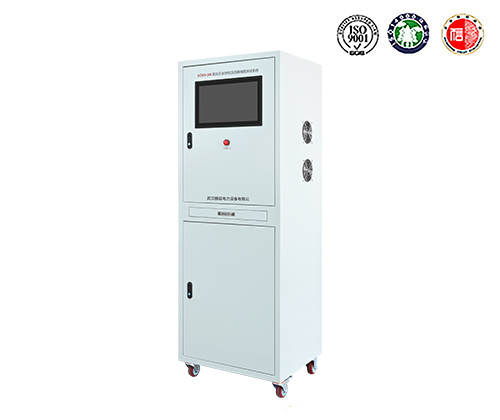

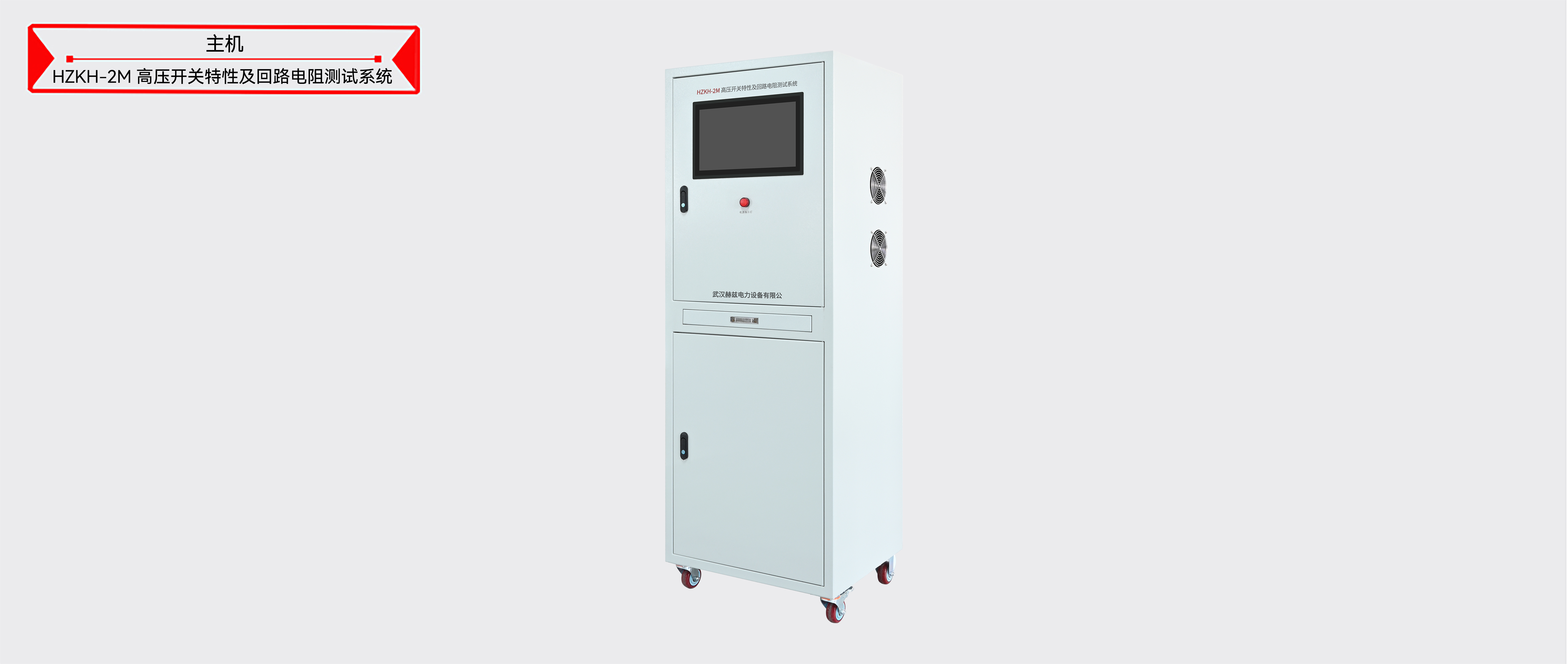

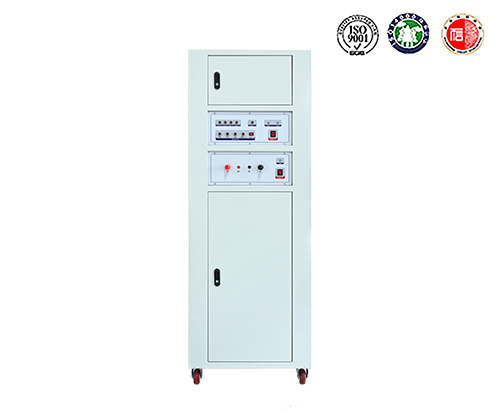

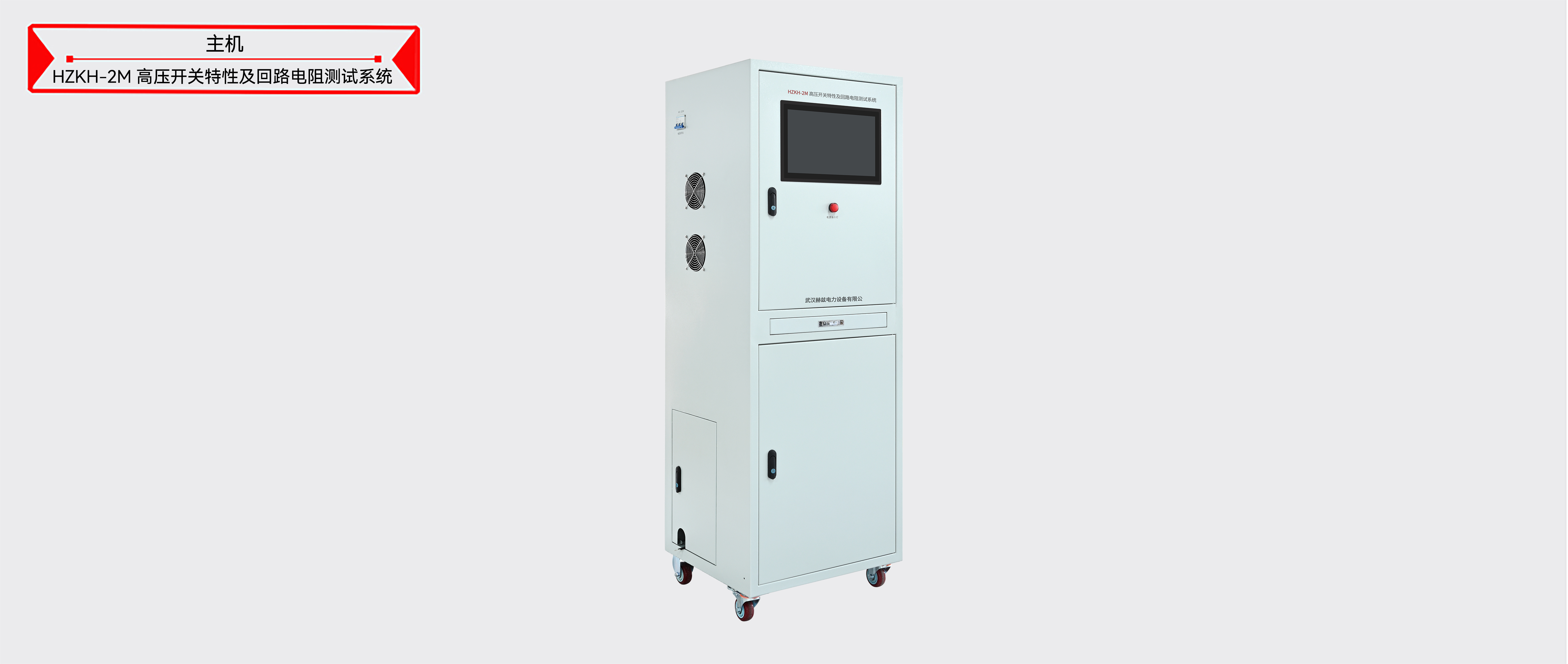

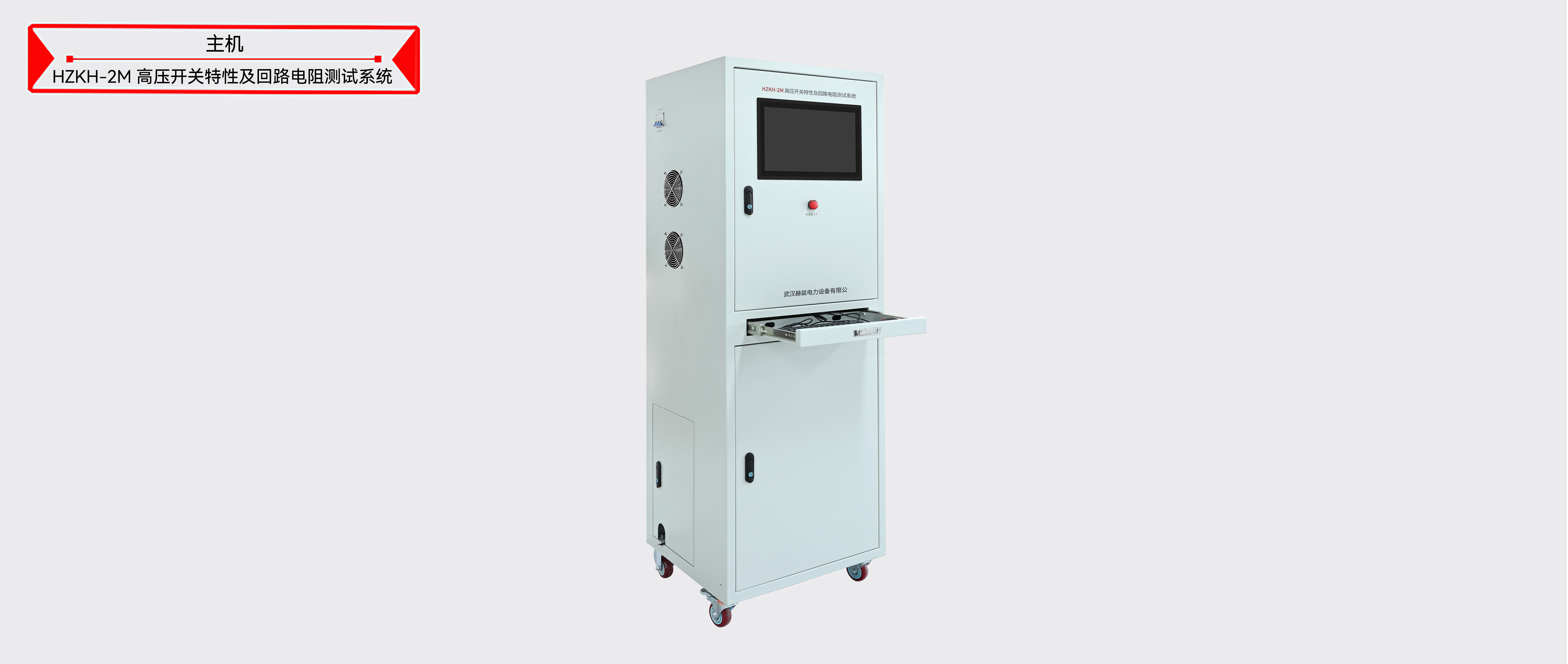

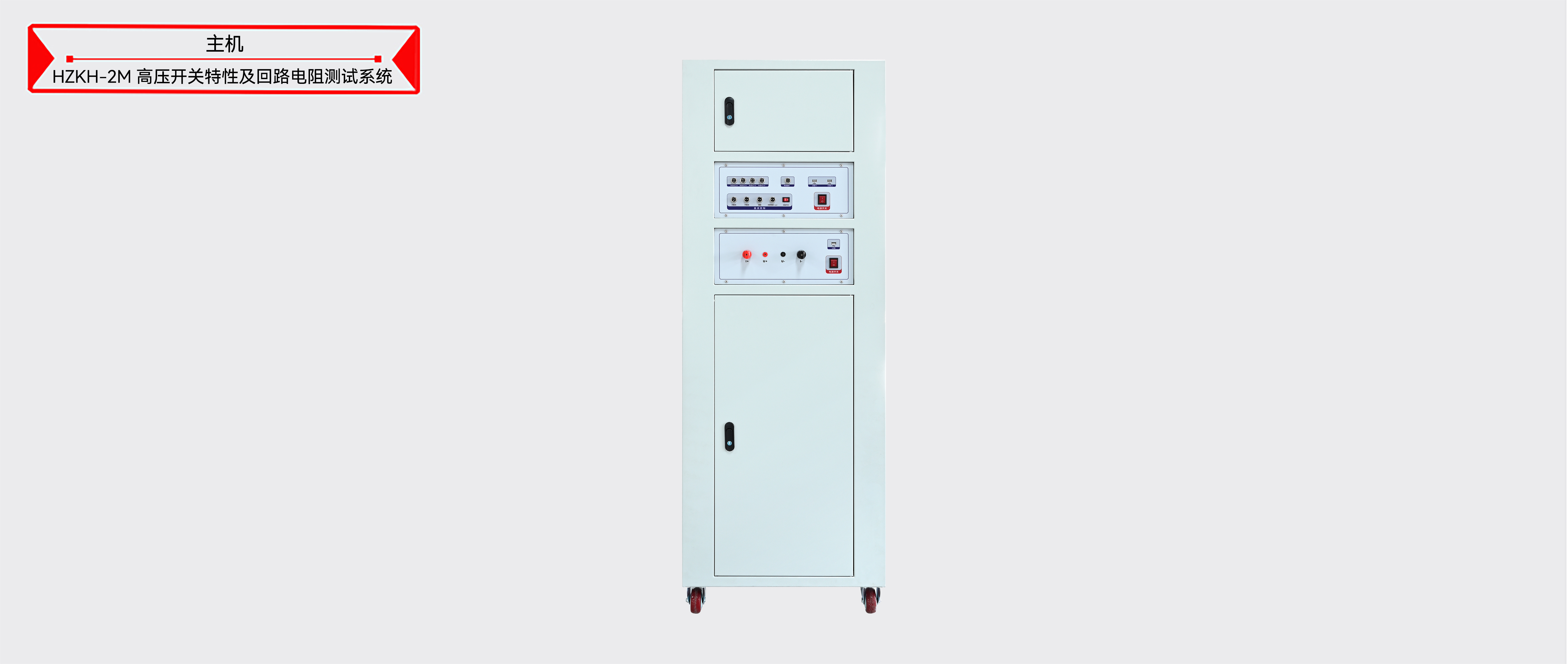

HZKH-2M高压开关特性及回路电阻测试系统由开关机械特性、回路电阻测试仪组成，采用工业计算机，15寸触摸显示屏，工业级投射式电容触控，1.8GHz 双核双线程，内存4GB，Windows10操作系统，人性化操作界面直观，支持中英文输入，便于现场操作人员使用，适用于断路器生产厂家、第三方检测机构、国家电网等单位。
高压开关特性综合测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。
智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用国家标准GB736所推荐的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有抗干扰能力强、精度高、操作方便、保护功能完善等特点。

高压开关特性及回路电阻测试系统参数 ----Technical parameter

开关特性技术参数：
1、时间测量：
              12路固有分闸（合闸）时间
              分闸（合闸）相内不同期
              分闸（合闸）相间不同期之差
              合闸（分闸）弹跳时间（弹跳次数）
              不同期测试范围：0.10ms～99ms，分辨率：0.01ms；
              内触发测试范围：0.10ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms, 10000ms～200000ms分辨率：1ms。
              外触发测试范围：0.01ms～200s
            准确度：±0.05%+0.1ms
2、速度测量：刚分（刚合）速度
               指定时间段（行程段或角度段）平均速度
3、测速范围：0.1mm传感器 0.001～20.0m/s
           345°角度传感器 0.01～25.0m/s，准确率:±0.1m/s
4、行程测量：动触头行程（行程）（3路行程测量选配）
                接触行程（开距）
                超行程
                过冲行程或反弹行程
5、测量范围：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
               旋转传感器：345о，测量范围：0-1000mm，分辨率:0.08о。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。加速度传感器测量范围：0-300mm，分辨率:0.1mm。准确率:土(1%L+0.2)mm。
6、线圈电流测量范围：最大电流30A,分辨率：0.01A。准确率:土5%
7、线圈电阻测量范围：0～2000Ω,分辨率：0.01Ω。准确率:土5%
8、仪器输入电源：AC220V ± 10%；50Hz ± 10%。
9、控制电源输出:DC6～270V连续可调，AC/DC24V≤15A（短时），AC/DC200V≤ 20A(短时)。
10、外触发触发电压：AC/DC10-300V，电流≤120A
11、使用环境： -20℃~+50℃
12、相对湿度：≤90%

回路电阻技术参数：
1、电源输入：AC220V±15％，50Hz，功率：600W;
2、电流档位：50A、100A;
3、测量范围： 0-19999;
4、测量精度：0.5%rdg±10dgt;
5、分辨率：0.01;
6、环境温度：－25C 50C;
7、相对湿度：90%RH。

高压开关特性及回路电阻测试系统功能 ----Product features

开关特性特点：
1）特性测试单元内置直流操作电源，可提供DC6～270V可调电源，电流20A，满足线圈为24V/15A的断路器试验，任意整定分、合闸线圈的动作电压值，可做断路器的低电压动作试验（手动和自动两种模式）。
2）配备直线传感器、旋转传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
3）开关动作一次，可以得到所有数据及图形，测试数据和图形同屏显示，有12路断口合分闸时间、不同期、弹跳时间、次数、开距、超程、过冲行程、反弹行程、刚合速度、最大速度、指定段平均速度、线圈电流、线圈电阻等参数、可装三路传感器或通过一路传感器推算其他两路速度。
4）适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

回路电阻特点：
1）采用最新电源技术，能长时间连续输出大电流,多电流档位输出。　
2）设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。
3）可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。
4）使用了精密仪用运算放大器和高精度四重积分A/D转换器。
5）使用高性能32位最新ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。
6）使用最新的大电流线的连接接口，插入拧转就可以，快速方便。
