说明武汉赫兹电力设备有限公司承诺所售每一台「瓦斯继电器校验台（液压推进型）」均为全新正品，严苛的对每台出厂设备进行质检，保证精度和性能，在品质上，瓦斯继电器校验台（液压推进型）整机均享受质保（另约定的除外），开具13%增值税专用发票，享有24小时免费技术指导、软件升级、终身维修等服务。并严格执行《电力工业设备购销合同》及《产品服务承诺书》，请放心购买！...

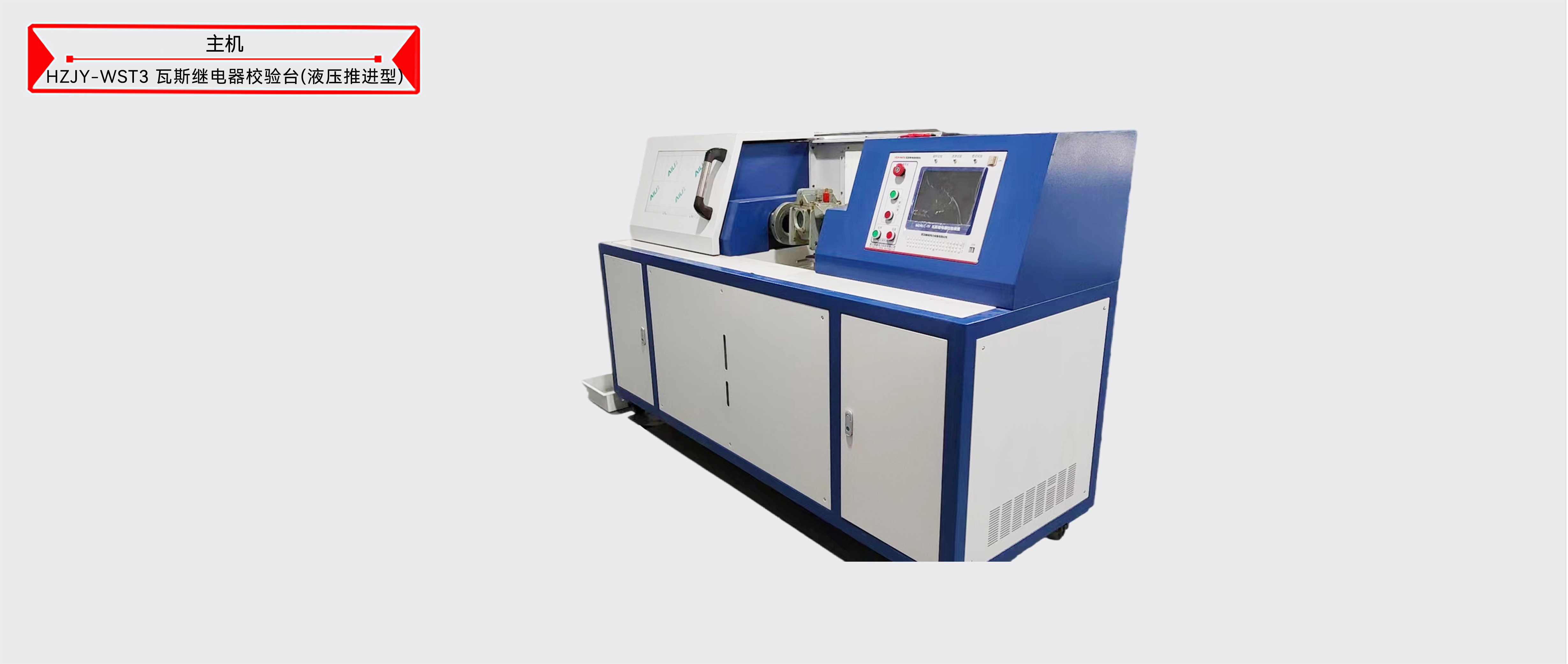

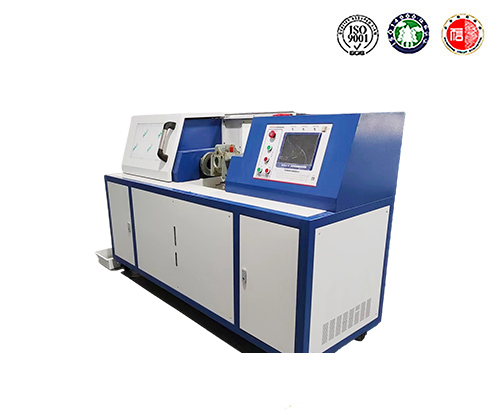

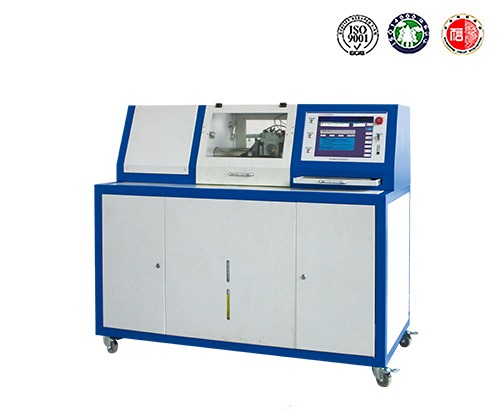

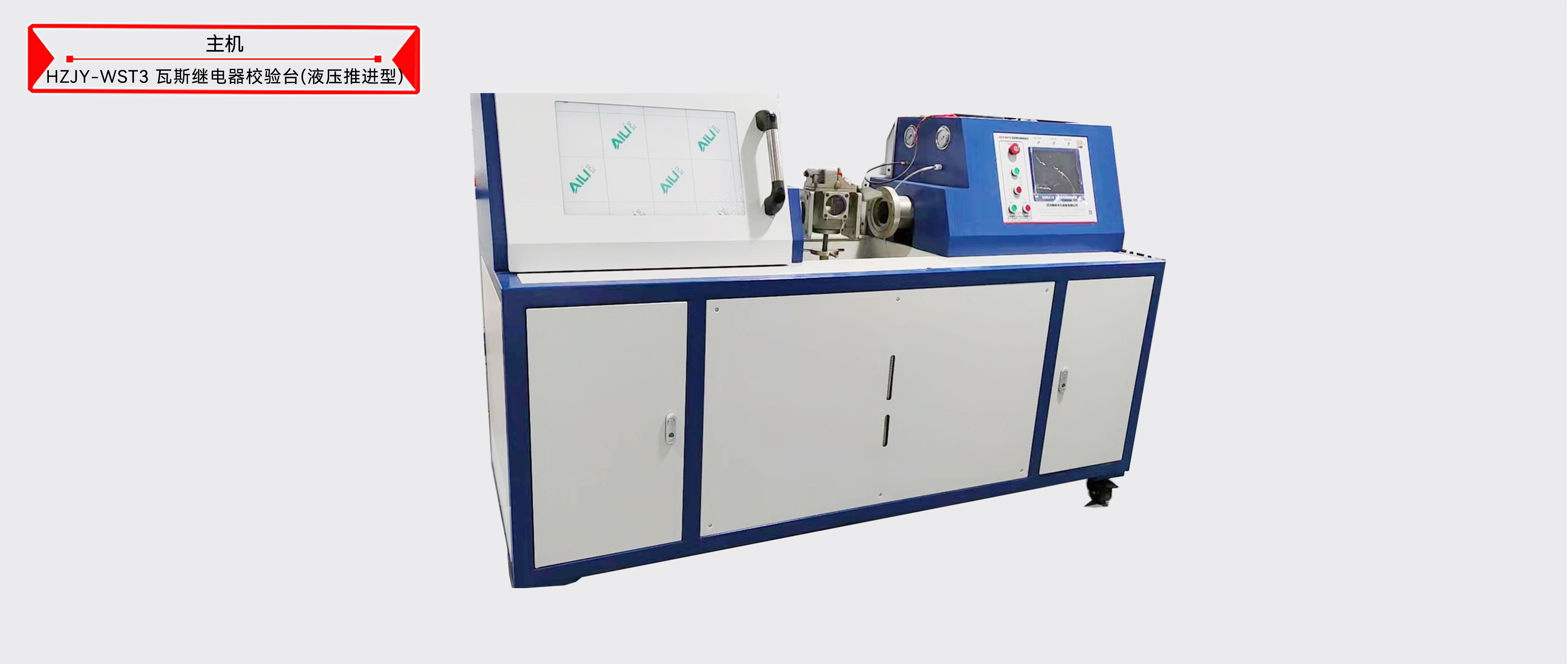

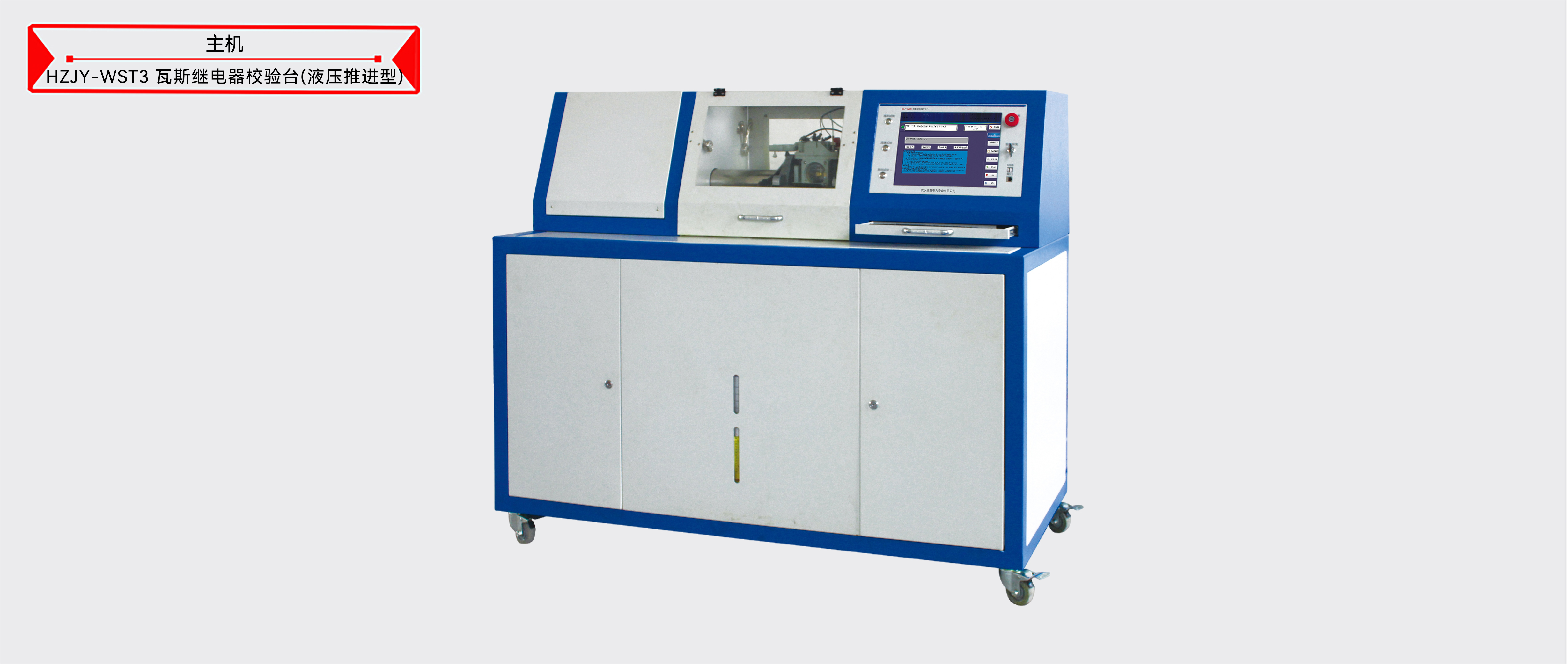

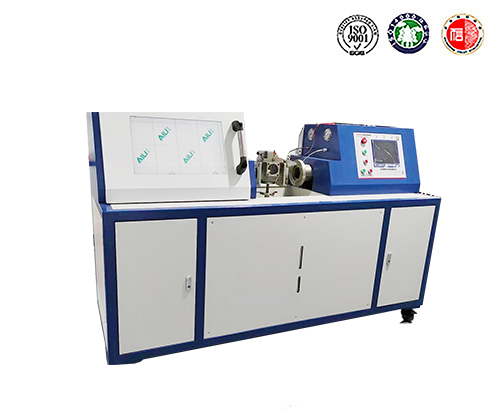

瓦斯继电器校验台（液压推进型）简介 ----Product introduction

瓦斯继电器校验台是一种全新设计的气体继电器的校验和检测设备。该校验台模拟变压器内部故障时气体继电器动作机理，采用新一代嵌入式控制和高精度传感器测量技术，准确检测瓦斯继电器动作流速值和动作气体容积值，测试速度快，准确性高，试验重复性好。采用液压传动压紧机构，安置瓦斯继电器操作轻松省力，自动化程度高。
瓦斯继电器校验台适用于国产及国外各种型号瓦斯继电器的校验，可以实现瓦斯继电器的密封性能试验、重瓦斯保护动作流速值和轻瓦斯保护动作气体容积值的检测和校验。各测试项目分别独立完成，互不影响。软件界面精美，操作简单。测试结果可方便保存、读取和网络传输。

瓦斯继电器校验台（液压推进型）参数 ----Technical parameter

流速检测范围：Φ25：0～4.1m/s
Φ50：0～3.1m/s
Φ80：0～2.1 m/s
精度1.5级
气体容积检测范围： 0～499ml，精度2.0级
密封性能试验：0.20MPa，20~120分钟，精度2.0级
试验介质：气体继电器试验介质为各类变压器油
工作电压：         AC380V，功率5KW
工作温度：         -10℃～+60℃
外形尺寸：         2200×750×1400mm (长×宽×高)
净重：             720kg

瓦斯继电器校验台（液压推进型）功能 ----Product features

1、安装环境
环境温度-10°C～+40°C，湿度≤85%，环境温度无剧烈变化场所；
无强磁电干扰、腐蚀、易燃易爆气体或液体的场所；
坚固无振动场所；
若超出以上环境要求，用户应采取适当措施，以确保设备安全。
2、安装方法
本校验台无需专门安装，只需放置在平坦坚固基础（如：地面）即可。
本校验台工作时应使正面、背面及有液位观察孔的一侧留有足够的工作空间，便于设备的操作、拆卸检修、清理等工作。
3、配线
本校验台采用三相四线制供电，配线时配线规格的选定，请按照电工手册之规定实行配线，保障安全，若配线距离超过25M时建议提高一个规格配线。
本校验台使用前必须可靠接地，接地线不可与其他大电流负载共同接地，而必须分开接地，接地配线必须越短越好。
4、加油
用户在首次使用本仪器前必须添加适量的合格变压器油，加油孔位于回油槽处。加油量使液位计观察孔油位处于距离油箱上盖面6～8厘米为宜。
