电缆烧穿电桥定位系统简介 ----Product introduction

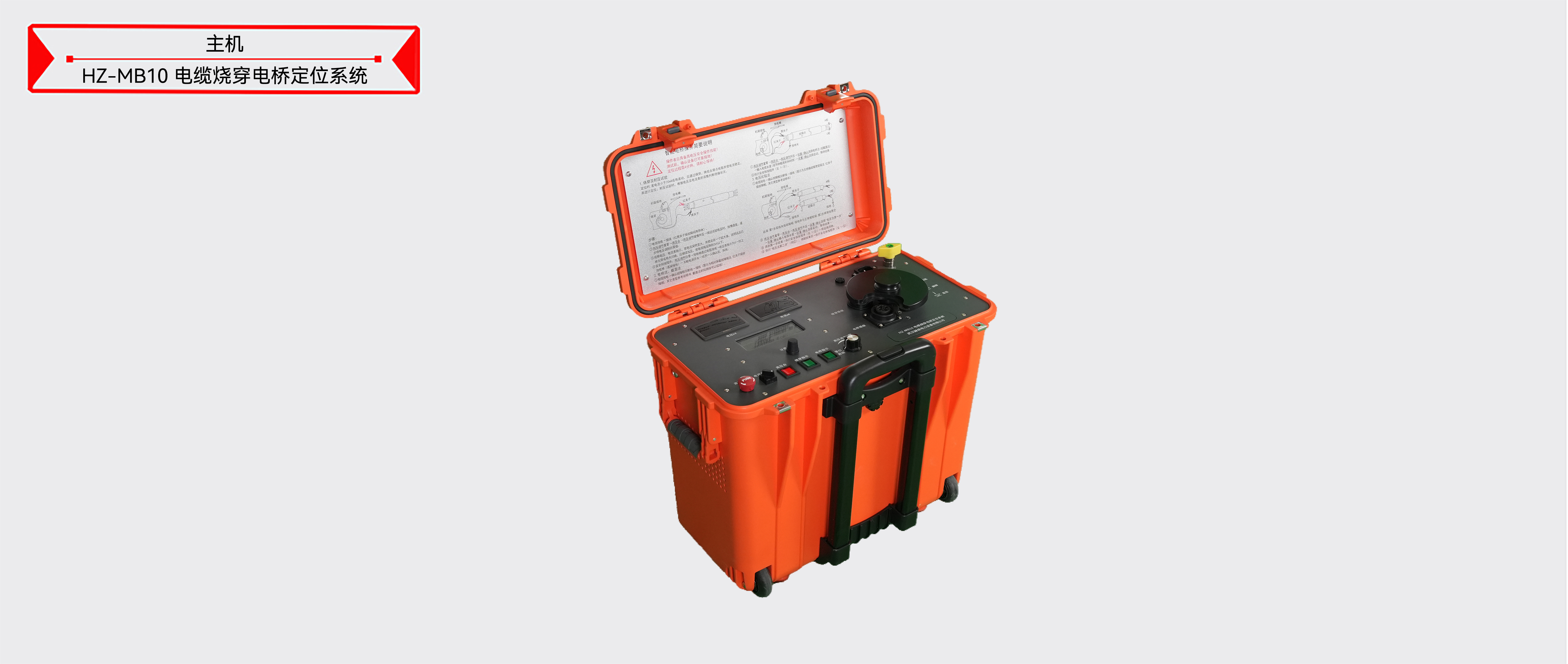

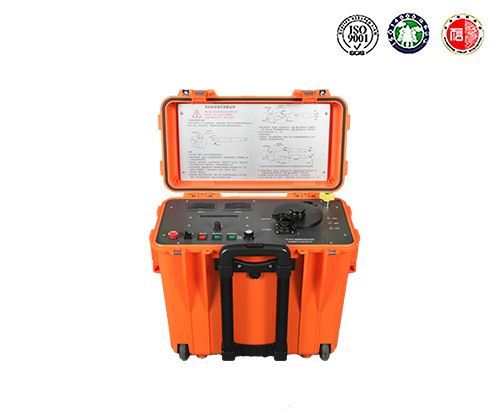

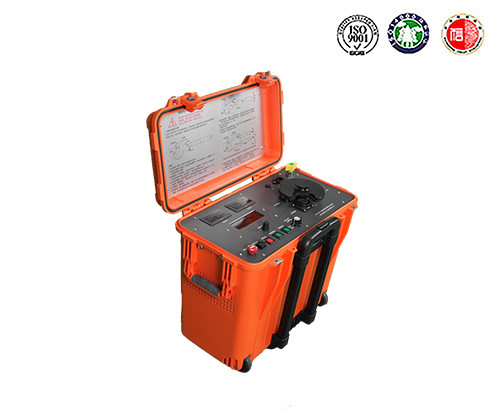

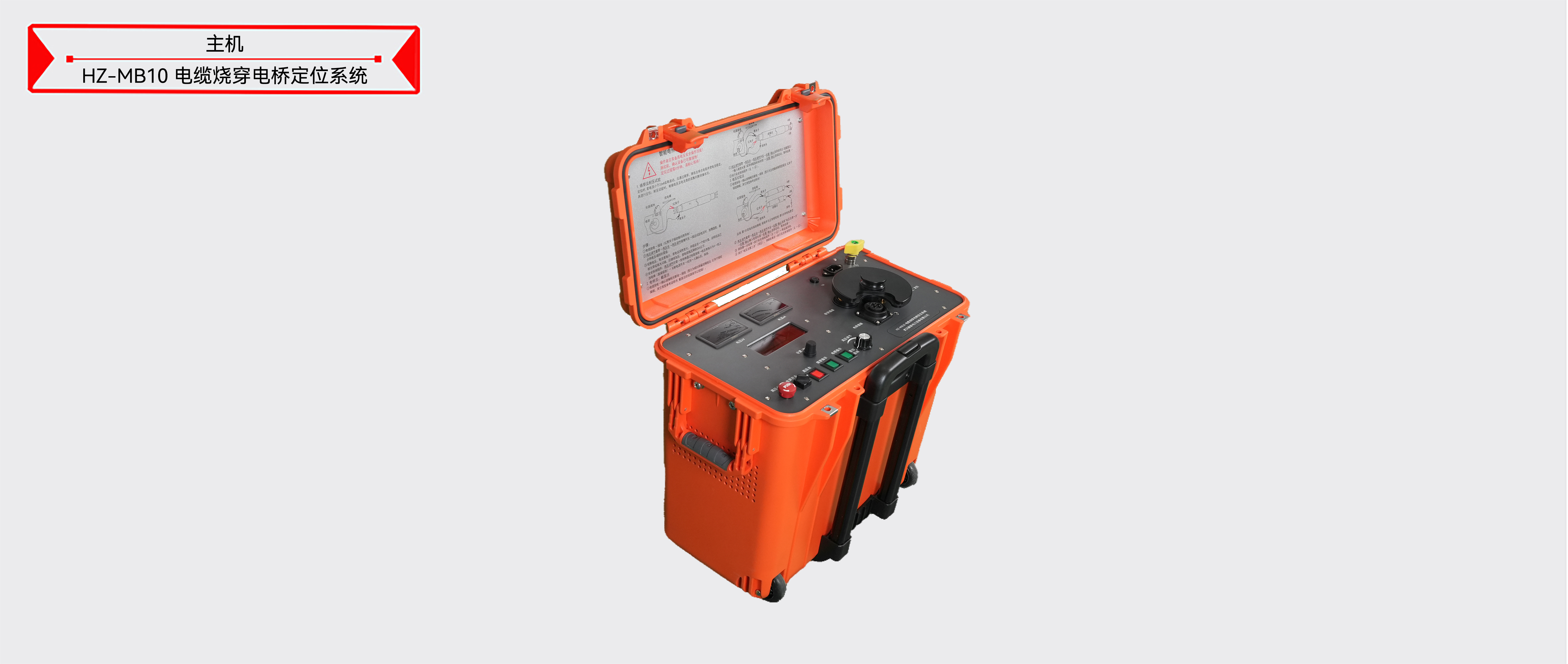

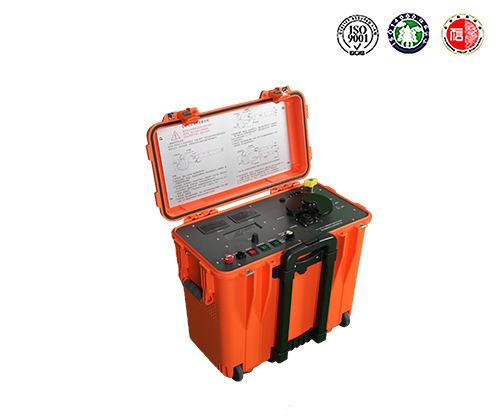

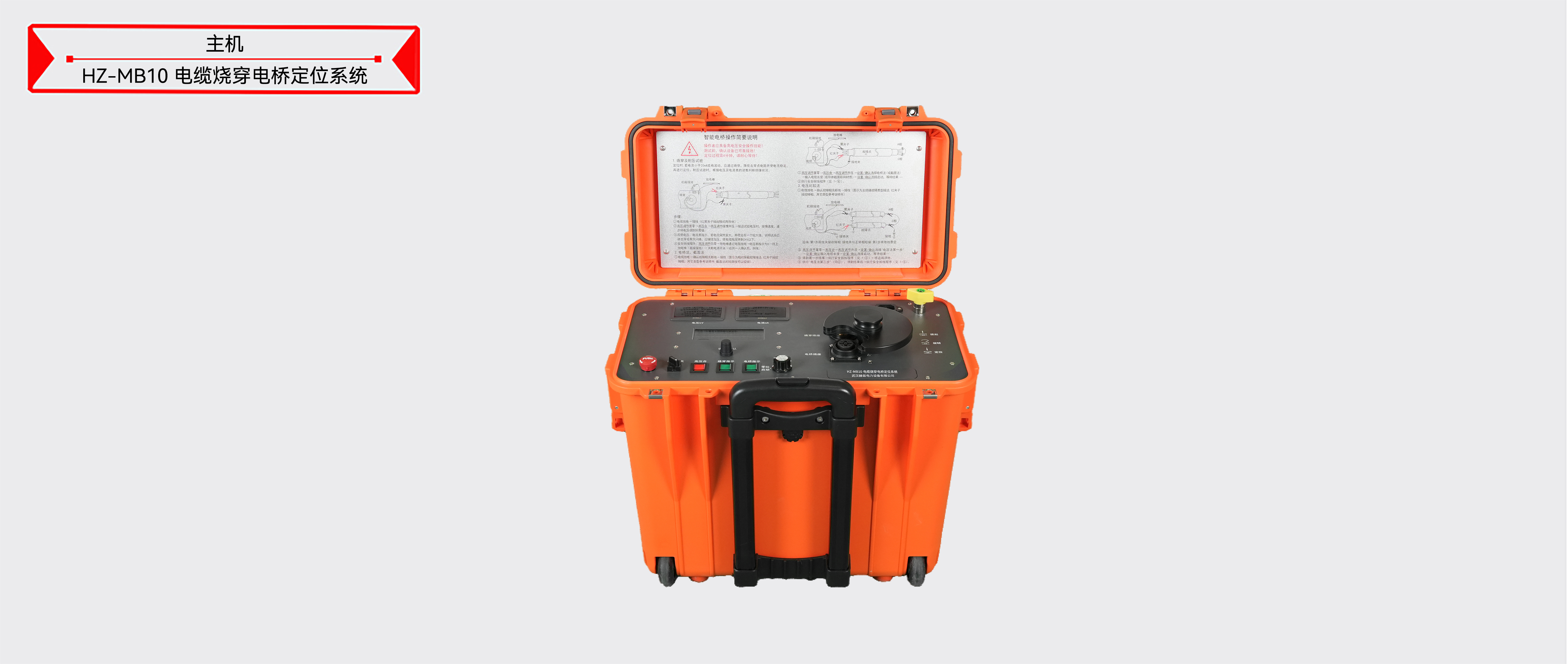

HZ-MB10高压电桥，集烧穿和智能电桥于一体。烧穿功能最高输出电压可达60kV，短路电流约600mA，可以快速将高阻故障烧成低阻。智能电桥最大电流约600mA，大大提高了故障定位精度。特别适合于高电压、大截面、长线路的复杂电缆系统的绝缘故障预定位。
除了部分断线故障以外，HZ-MB10高压电桥，可用于所有电缆主绝缘故障定位。

电缆烧穿电桥定位系统参数 ----Technical parameter

烧穿功能	输出电压	0～60kV连续可调
	短路电流	约600mA
电桥功能	输出电压	0～3kV
	短路电流	约600mA
	LCD显示屏幕	128×64
	定位精度	±（0.2%·L+1）m
	测试范围	1～50000m
	操作键盘	一键操作
电源	220V AC±10%，50Hz
功率	1kVA，发电机供电（大于1kW）
重量	裸机：约35.7kg；附件包：7.5kg
外型尺寸（长×宽×高）	50cm´31cm´47cm
工作温度	-10℃～+55℃
存储温度	-20℃～+70℃

电缆烧穿电桥定位系统功能 ----Product features

1）设备采用开关电源构成高压恒流源，电压高，电流稳定。
2）电桥检测模块与大屏幕显示液晶整体置于高电位。面板上操作钮处于地电位，通过绝缘杆操作电桥。
3）特别定制的四芯带屏蔽高压测量电缆，铜网编织屏蔽层可靠接地，使用安全。四端电阻测量法避免了引线电阻引入的误差。
4）高压恒流源和电桥集成在一个便携式拉杆塑料箱体。设备电压高、重量轻、操作方便。
5）与波反射法相比，电桥法没有盲区，特别适用于判断短电缆及靠近端头的击穿点。
6）高电压、大电流特别适用于高电压、大截面、长线路的高压复杂电缆系统的绝缘故障预定位，如具有GIS终端及交叉互联的复杂高压电缆绝缘故障定位，在不拆除GIS开关也无需首尾直连交叉互联的情况下快速完成定位。
