干式试验变压器简介 ----Product introduction
GTB系列干式试验变压器满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求。用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列试验变压器彻底改变了老式试验变压器笨、大、重的落后状况，且能在装上我公司配套生产的高压硅堆后能提供直流高压试验电源，配以控制箱（台）、自动保护微安表、球隙等附属设备，特别适用于现场测试，使繁重的工作变得方便、迅速、轻松灵活，效率大为提高。
干式试验变压器参数 ----Technical parameter
技术参数
设备配置选型
| 阻抗电压 | ≤ 12 % |
| 输出电压波形 | 正弦波 |
| 表面温升 | ＜55 ℃ |
| 空载电流 | ＜4% |
| 允许连续运行时间 | 1小时 |
设备配置选型
| 规格型号 | 容量 | 输入电压 | 输出电压 | 参考重量 |
| GTB | ( kVA ) | V | AC：( kV ) | ( kg ) |
| GTB-1.5/50 | 1.5 | 200或400 | 50 | 15 |
| GTB-3/50 | 3 | 20 | ||
| GTB-5/50 | 5 | 30 | ||
| GTB-10/50 | 10 | 40 | ||
| GTB-15/50 | 15 | 50 | ||
| GTB-20/50 | 20 | 55 | ||
| GTB-25/50 | 25 | 60 | ||
| GTB-30/50 | 30 | 65 | ||
| GTB-5/100 | 5 | 200或400 | 100 | 60 |
| GTB-10/100 | 10 | 65 | ||
| GTB-15/100 | 15 | 70 | ||
| GTB-20/100 | 20 | 75 | ||
| GTB-25/100 | 25 | 80 | ||
| GTB-15/120 | 15 | 120 | 85 | |
| GTB-20/120 | 20 | 90 | ||
| GTB-25/120 | 25 | 95 | ||
| GTB-30/120 | 30 | 100 |
干式试验变压器功能 ----Product features
● 采用线圈绕组环氧真空浇注及CD型铁芯的新工艺。
● 体积小，重量轻，结构紧凑，无渗油，免维护，质量上提高了绝缘程度和抗湿程度，有效地削弱了漏磁而大大加强了变压器承受试验断路电流地冲击能力。
● 接线简单直观，方便使用。
● 绝缘可靠性好，外形美观。
● 有过电压保护功能。

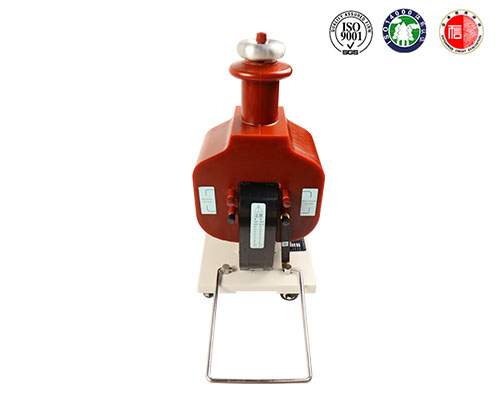

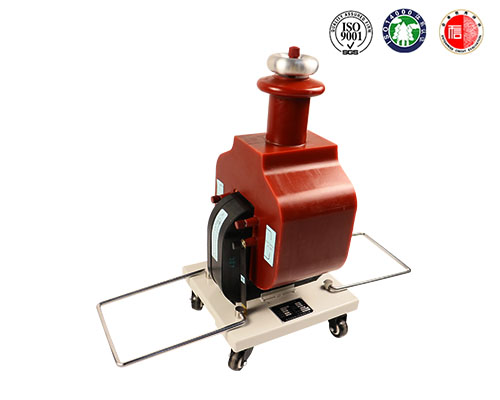

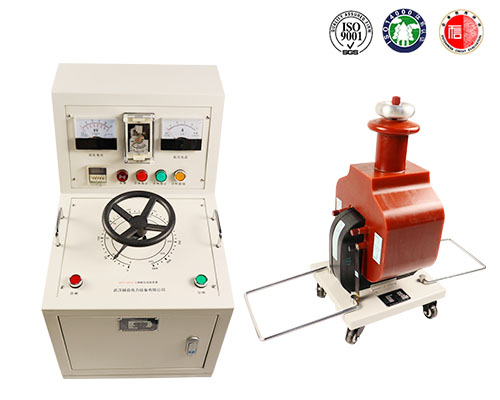

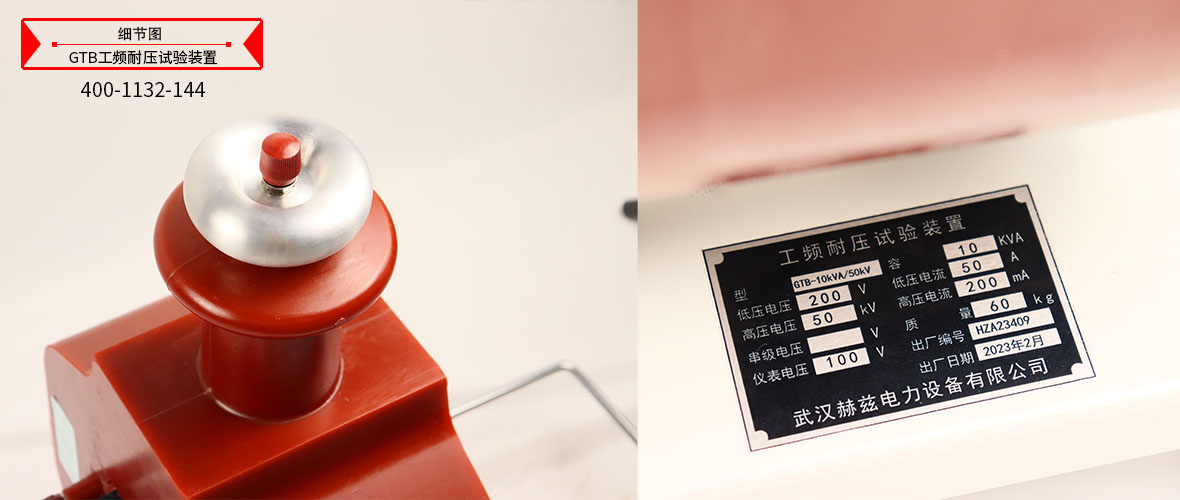

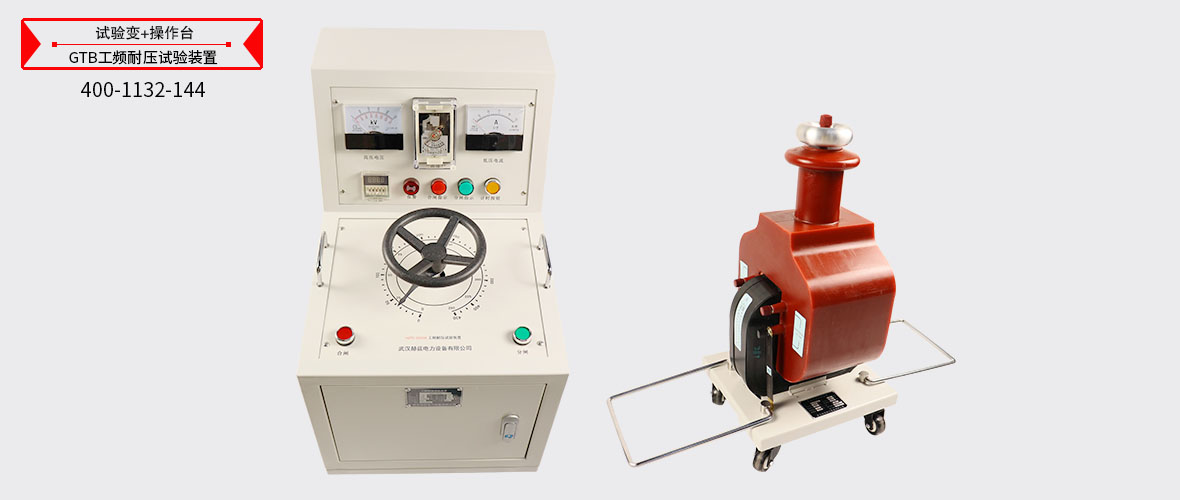

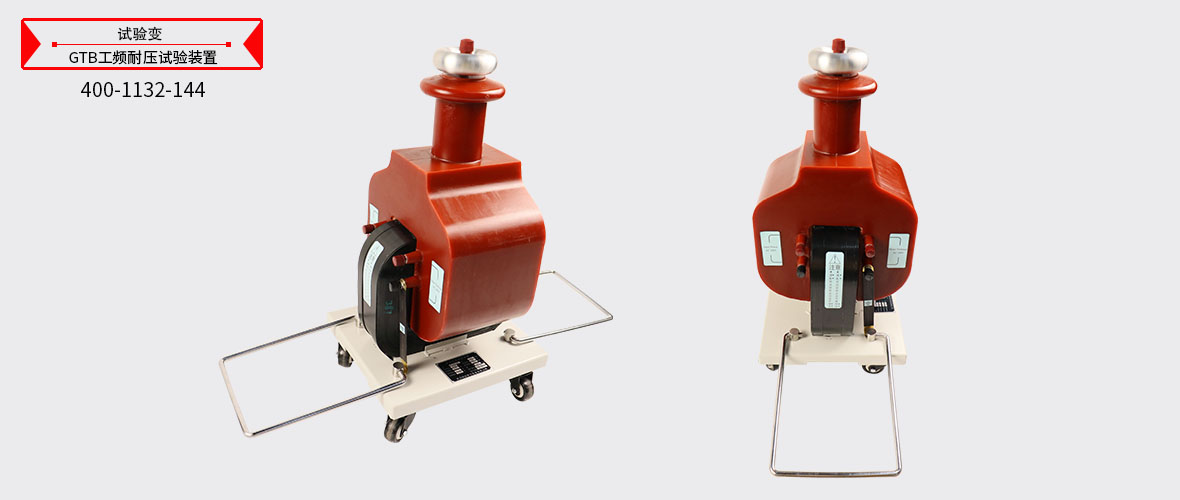

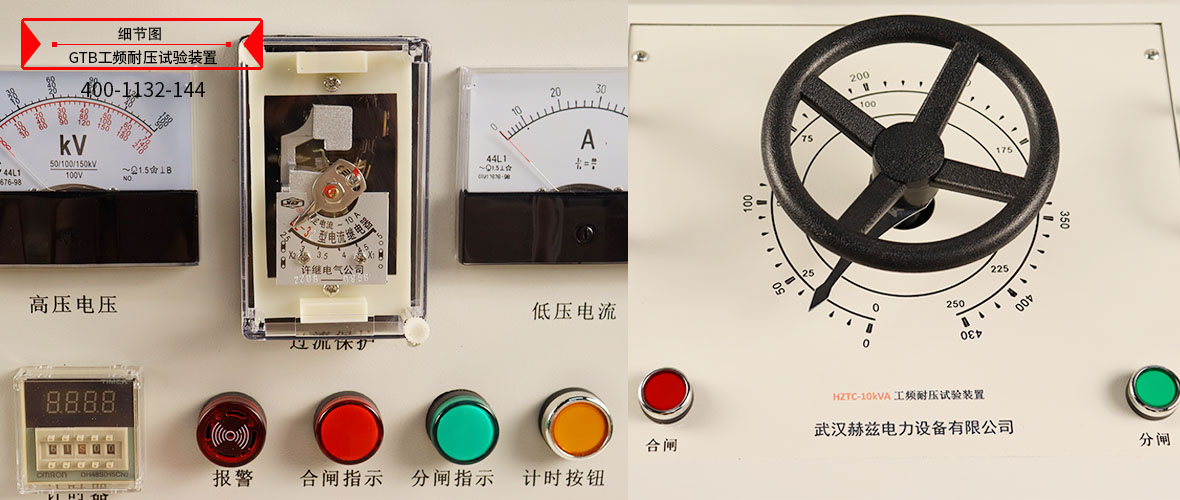

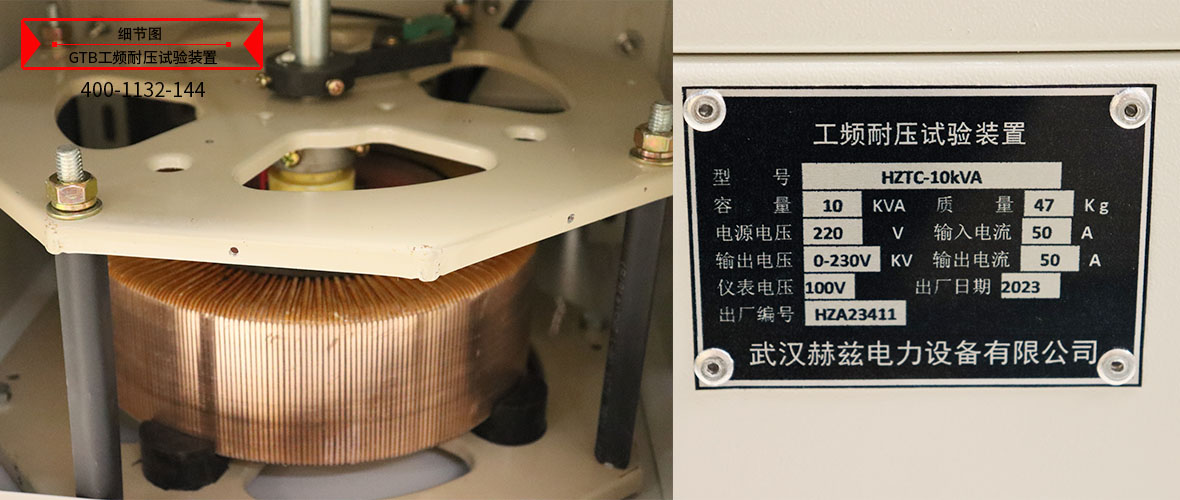

干式试验变压器图片 ----Picture display
干式试验变压器附件配件 --------Accessories
本产品GTB干式试验变压器表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片干式试验变压器附件...
