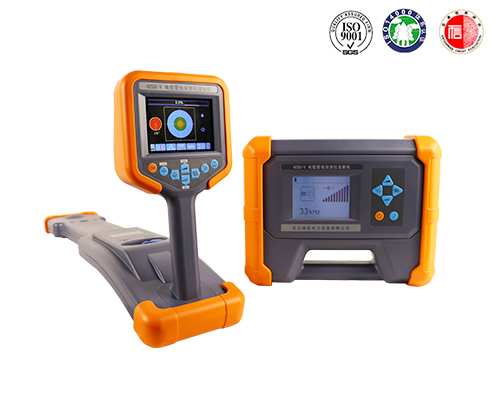

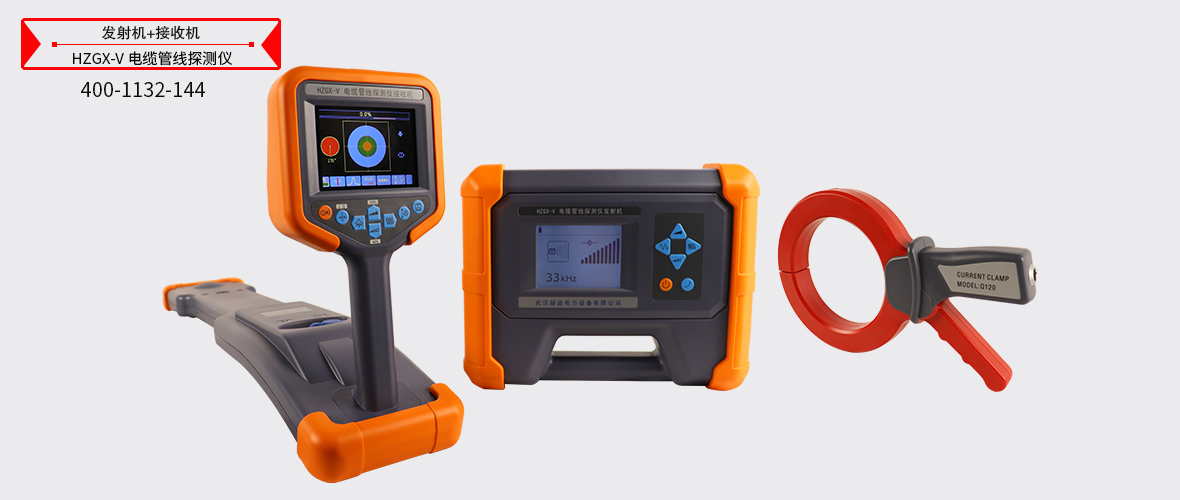

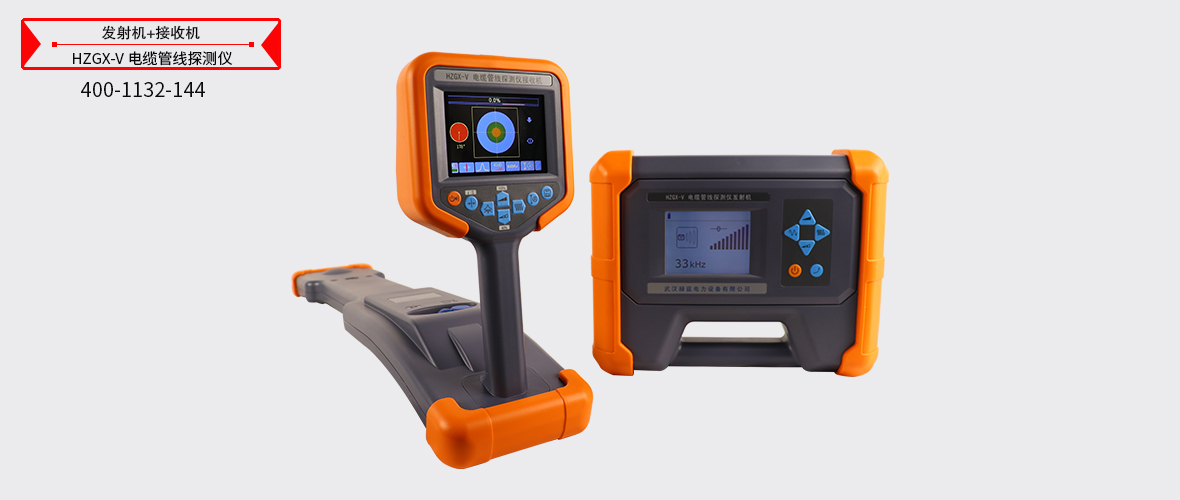

HZGX-V电缆管线探测仪

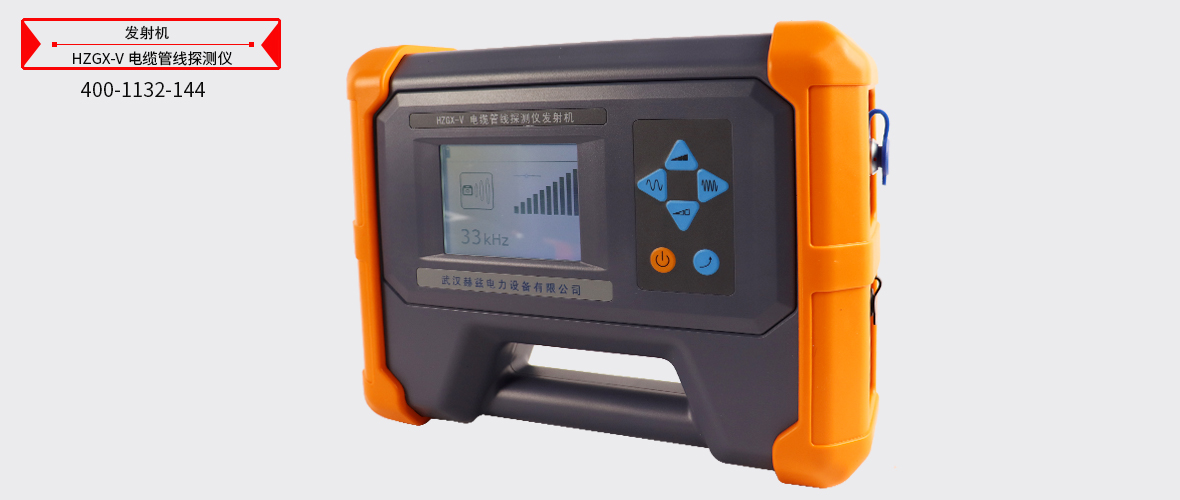

　　HZGX-V电缆管线探测仪发射机：

　　1.输出方式：直连、卡钳、辐射、查障升压器

　　2.输出频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

　　3.输出功率：15W max，10档可调

　　4.阻抗匹配：全自动

　　5.过压过流保护：全自动

　　6.人机界面：320×240点阵黑白LCD

　　7.电源：内置锂离子电池组，标称7.4V，>6Ah

　　8.充电器输入：AC100-240V，50/60Hz

　　9.充电器输出：DC8.4V，2A

　　10.体积：280×220×90mm

　　11.质量：2.3kg

　　12.防护：IP65

　　13.使用条件：-25℃－60℃，<90%RH，<4500m

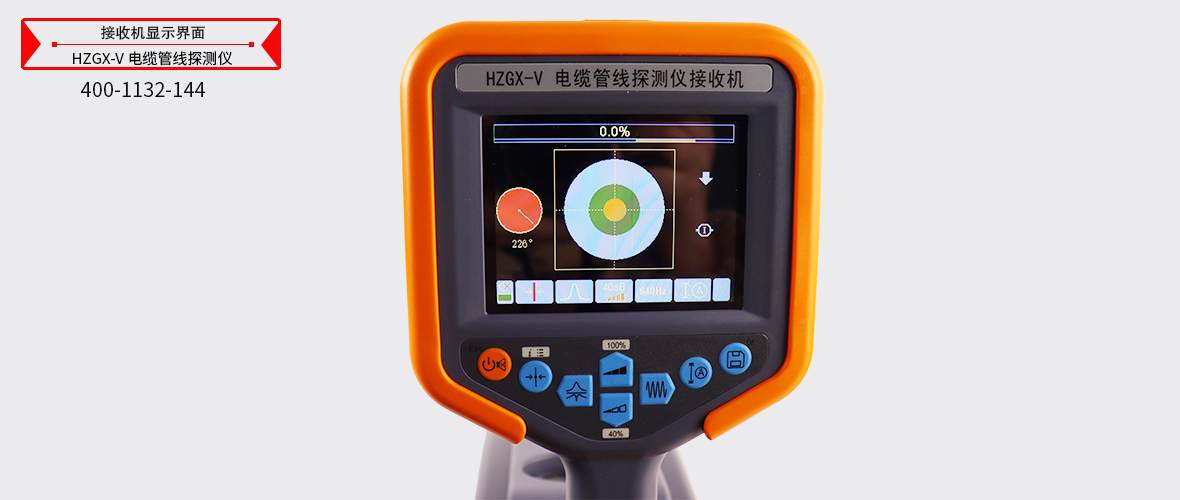

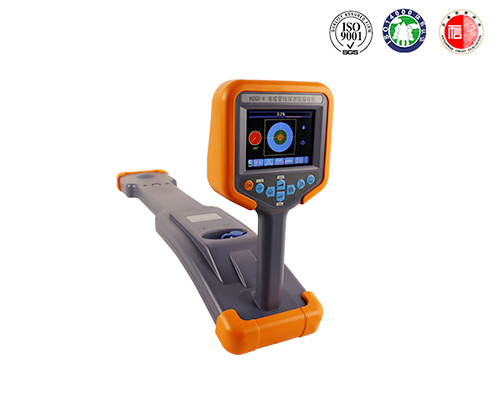

　　HZGX-V电缆管线探测仪接收机：

　　1.接收方式：内置线圈、柔性卡钳、听诊器、A字架

　　2.探测模式：宽峰、窄峰、谷值、历史曲线、频谱

　　3.主动频率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz

　　4.被动频段：50/60Hz工频、4-24kHz射频

　　5.人机界面：320×240点阵彩色LCD，阳光可视

　　6.电源：内置锂离子电池组，标称7.4V，>3Ah

　　7.充电器输入：AC100-240V，50/60Hz

　　8.充电器输出：DC8.4V，2A

　　9.体积：680×120×277mm

　　10.质量：2.0kg

　　11.防护：IP65

　　12.使用条件：-25℃－60℃，<90%RH，<4500m

　　HZGX-V电缆管线探测仪可选附件：

　　1.测深辅助传感器：用于测深时的干扰提醒。

　　2.发射卡钳：用于向运行电缆耦合信号。

　　3.柔性卡钳：用于电缆的唯一性识别。

　　4.听诊器：用于狭小场合的电缆识别。

　　5.查障升压器和A字架：用于定位部分电缆故障和管线绝缘破损点。

　　6.外置RTK GNSS定位手持机（Z高精度厘米级）。

　　1.HZGX-V电缆管线探测仪多种功能合一：路径探测+电缆识别+A字架查障。

　　2.彩屏罗盘显示：透视地下管线一览无余。

　　3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。

　　4.跟踪正误提示：排除邻近管线干扰。

　　5.增强型测深：实时精准深度测量。

　　6.测深辅助传感器：信号畸变提醒。

　　7.增强型无源探测：工频+射被动频测，可同时显示多条管线。

　　8.无源探测频谱分析：排除干扰频率。

　　9.高性能发射卡钳：向运行电缆耦合信号。

　　10.柔性卡钳电缆唯一性识别：方便且高度可靠，且能做电流测量。

　　11.跨步电压探测：对地绝缘破损查找。

　　12.支持订制频率。

　　13.大功率数字功放发射，全自动阻抗匹配，自动保护。

　　14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。

　　15.发射/接收全数字化处理，稳定可靠。

　　16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。

　　17.IP65高等级防护。

　　HZGX-V电缆管线探测仪可选扩展功能模块：

　　电缆管线探测仪内置L1/L5高精度GNSS定位模块：定位和距离测量。

　　电缆管线探测仪机内存储和蓝牙通讯模块：可存储256条测试数据，蓝牙对外传输。
