电容电感测试仪简介 ----Product introduction
随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障”。
HZDR-GL电容电感测试仪器针对变电站现场高电压并联电容器组测量时存在的问题而设计，并参考GB3983.2-1989《高电压并联电容器》、DL/T840-2003《高压并联电容器使用技术条件》和JB5346-1998《串联电抗器》等国家标准而专门研制，电容电感测试仪主要是对无功补偿装置的高电压并联电容器组和电抗器进行测量。
HZDR-GL电容电感测试仪器采用新一代高速混合微处理器，高度集成化，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。电容电感测试仪现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。同时本电容电感测试仪器还带有数据存储和USB通信功能，无需现场抄写数据，确保测量数据完整。
电容电感测试仪参数 ----Technical parameter
1.电容测量范围及准确度
电容量测量范围：0.1uF～3300uF准确度：±（读数×1%+0.005uF）
分辨率：0.001uF
2.电感测量范围及准确度
电感量测量范围：100μH～50H准确度：±读数×2%
3.供电和试验电源
仪器供电电源：交流220V±10%，50Hz
输出电压
开路
交流23V±10%，50Hz（电容）
交流3V±20%，50Hz（电感）
最大输出电流：20A
输出短路保护：自动
4.工作条件、外形尺寸和仪器重量
环境温度：-10℃～+40℃相对湿度：≤90%
主机体积:400×290×175mm（长×宽×高）质量:9.5kg
附件箱体积：340×260×135mm（长×宽×高）质量：3.6kg
电容电感测试仪功能 ----Product features
HZDR-GL电容电感测试仪主要功能是测量补偿电容器的每相电容值和总电容值、电感值、被试品的阻性分量、介损角、损耗因子、无功功率和有功功率。
1.电容电感测试仪不拆线测试：仪器配备大电流高精度电流钳，现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。
2.电容电感测试仪高度智能化：三相测试完成后，自动计算每相电容值和总电容值、无功功率等参数，简单直观，减轻测试人员负担。
3.电容电感测试仪四端测量：采用四端测量技术，测量精确，测试重复性好。
4.电容电感测试仪自动补偿：电流自动分段补偿，电流全量程线性化，提高仪器测量精度。
5.电容电感测试仪存储功能：仪器最大存储400条数据，具有历史数据查询功能。
6.电容电感测试仪USB通信：USB通信功能，配合PC机软件，实现数据分析、保存、打印并生成完备测试报告，便于数据集中管理。

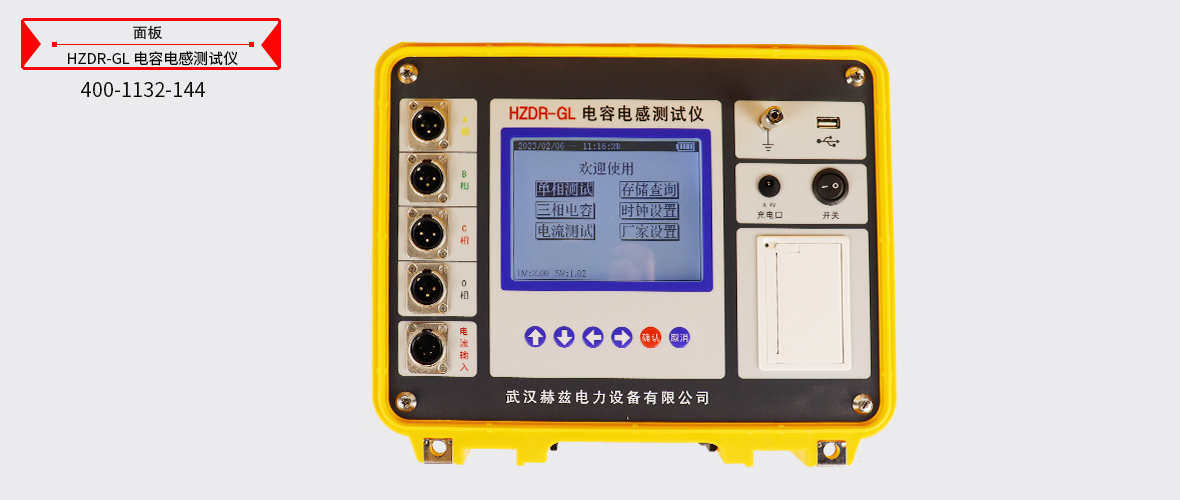

7.电容电感测试仪大尺寸触摸屏：7寸大屏幕真彩触摸液晶显示屏，中文显示，界面直观，操作简单。
8.电容电感测试仪温度监测：监测环境温度，便于记录不同温度下电容器的电容值。

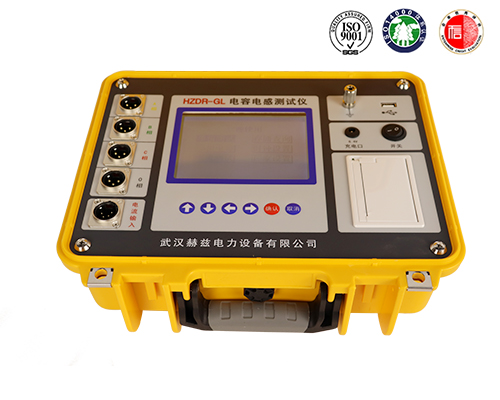

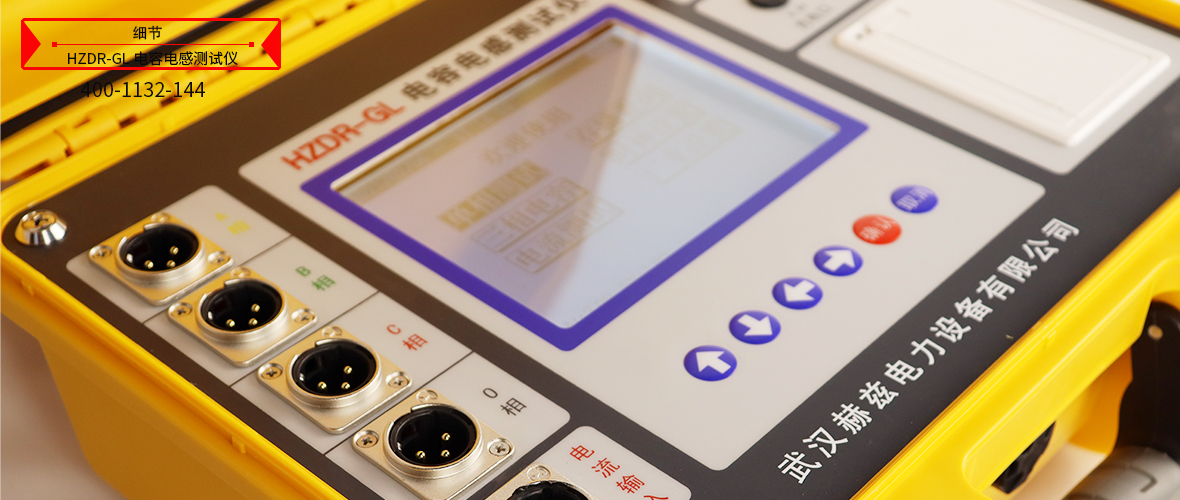

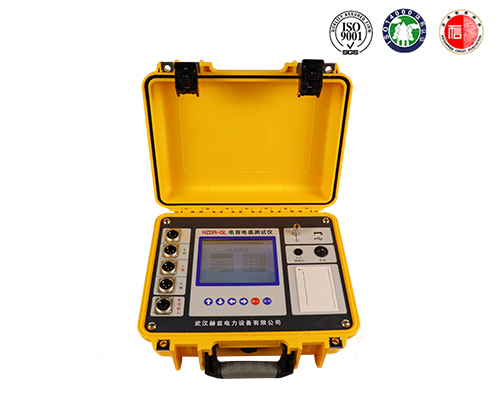

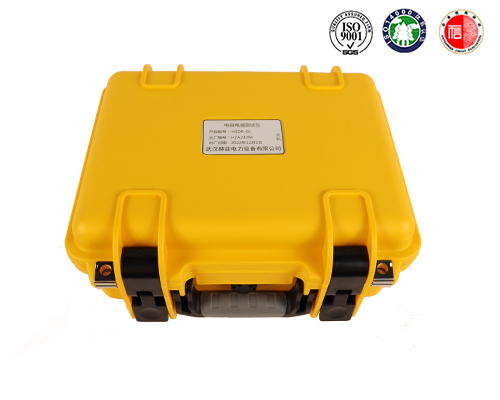

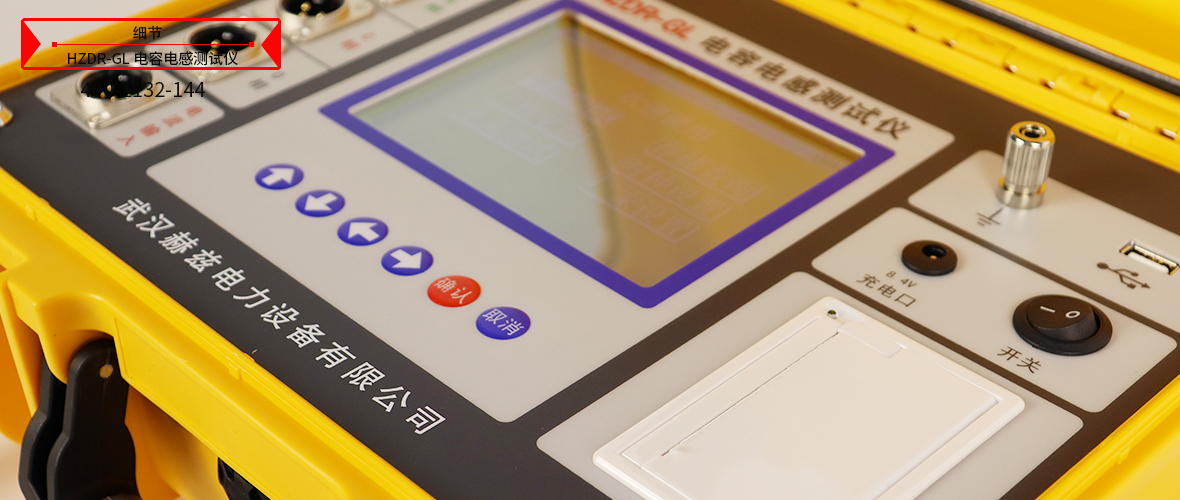

电容电感测试仪图片 ----Picture display

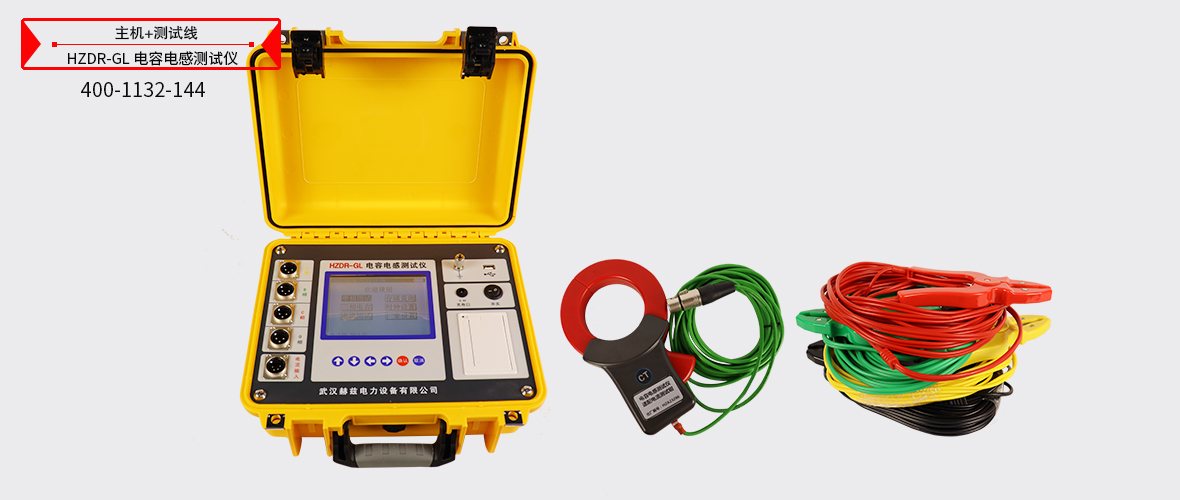

电容电感测试仪附件配件 --------Accessories
本产品HZDR-GL电容电感测试仪表详细清单请以说明书或代销合同为准
注 ; 武汉赫兹电力设备有限公司产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知
电流测试钳
测试线
测试线
电源线
